उत्पाद विवरण:
|
| भाग संख्या: | TMS320F28030PAGQ | मुख्य: | C28x |
|---|---|---|---|
| कार्यक्रम स्मृति आकार: | 32 केबी | डेटा रैम आकार: | 12 केबी |
| डेटा बस चौड़ाई: | 32 बिट | एडीसी संकल्प: | 12 बिट |

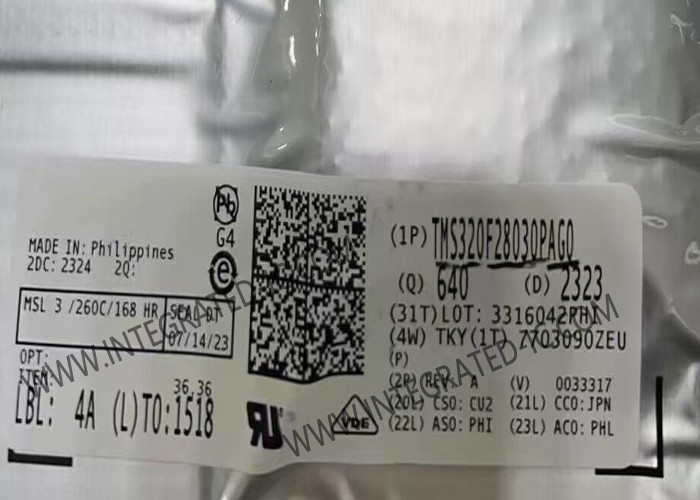

TMS320F28030PAGQ माइक्रोकंट्रोलर MCU ऑटोमोटिव 60MHz C2000TM 32-बिट MCU TQFP-64
TMS320F28030PAGQ का उत्पाद विवरण
C2000TM 32-बिट माइक्रोकंट्रोलर को प्रोसेसिंग, सेंसिंग और एक्ट्यूएशन के लिए अनुकूलित किया गया है ताकि औद्योगिक मोटर ड्राइव जैसे वास्तविक समय नियंत्रण अनुप्रयोगों में बंद-लूप प्रदर्शन में सुधार किया जा सके;सौर इन्वर्टर और डिजिटल पावरC2000 लाइन में प्रीमियम परफॉर्मेंस MCU और एंट्री परफॉर्मेंस MCU शामिल हैं।
TMS320F28030PAGQ माइक्रोकंट्रोलर कम पिन-काउंट उपकरणों में अत्यधिक एकीकृत नियंत्रण परिधीय उपकरणों के साथ संयुक्त C28x कोर और नियंत्रण कानून त्वरक (CLA) की शक्ति प्रदान करते हैं।यह परिवार कोड पिछले C28x आधारित कोड के साथ संगत है, और एक उच्च स्तर का एनालॉग एकीकरण भी प्रदान करता है।
विनिर्देशTMS320F28030PAGQ
|
|
C28x |
|
|
32 kB |
|
|
12 केबी |
|
|
32 बिट |
|
|
12 बिट |
|
|
60 मेगाहर्ट्ज |
|
|
33 आई/ओ |
|
|
1.71 वी |
|
|
1.995 वी |
|
|
- 40 C |
|
|
+ 125 C |
|
एनालॉग आपूर्ति वोल्टेजः |
3.3 वी |
|
डीएसी संकल्पः |
10 बिट |
|
डेटा रैम प्रकारः |
SARAM |
|
आई/ओ वोल्टेजः |
3.3 वी |
|
इंटरफ़ेस प्रकारः |
eCAN, I2C, LIN, SCI, SPI |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
एडीसी चैनलों की संख्याः |
16 चैनल |
|
इकाई भारः |
249.100 मिलीग्राम |
की विशेषताएंTMS320F28030PAGQ
उच्च दक्षता वाला 32-बिट सीपीयू
60MHz (16.67ns चक्र समय)
16 × 16 और 32 × 32 मैक ऑपरेशन
16 × 16 डुअल एमएसी
हार्वर्ड बस वास्तुकला
परमाणु संचालन
त्वरित अवरोध प्रतिक्रिया और प्रसंस्करण
एकीकृत मेमोरी प्रोग्रामिंग मॉडल
कोड-कुशल (सी/सी++ और असेंबली में)
प्रोग्राम करने योग्य नियंत्रण नियम त्वरक (सीएलए)
32-बिट फ्लोटिंग-पॉइंट गणित त्वरक
मुख्य CPU से स्वतंत्र रूप से कोड निष्पादित करता है
एण्डियन: छोटा एण्डियन
JTAG सीमा स्कैन समर्थन
आईईईई मानक 1149.1-1990 मानक परीक्षण पहुँच पोर्ट और सीमा स्कैन वास्तुकला
एकल 3.3V आपूर्ति
कोई शक्ति अनुक्रम की आवश्यकता नहीं
एकीकृत पावर-ऑन रीसेट और ब्राउन-आउट रीसेट
कोई एनालॉग समर्थन पिन नहीं
दो आंतरिक शून्य-पिन ऑसिलेटर
चिप पर क्रिस्टल ऑसिलेटर और बाहरी घड़ी इनपुट
वॉचडॉग टाइमर मॉड्यूल
घडी का पता लगाने वाला सर्किट गायब है
इनपुट फ़िल्टरिंग के साथ 45 तक व्यक्तिगत रूप से प्रोग्राम करने योग्य, मल्टीप्लेक्स GPIO पिन
परिधीय विराम विस्तार (पीआईई) ब्लॉक जो सभी परिधीय विरामों का समर्थन करता है
तीन 32-बिट सीपीयू टाइमर
प्रत्येक उन्नत पल्स चौड़ाई मॉड्यूलेटर (ePWM) में स्वतंत्र 16-बिट टाइमर
ऑन-चिप मेमोरी
फ्लैश, SARAM, OTP, बूट ROM उपलब्ध है
कोड सुरक्षा मॉड्यूल
128-बिट सुरक्षा कुंजी और ताला
सुरक्षित मेमोरी ब्लॉक की सुरक्षा करता है
फर्मवेयर रिवर्स इंजीनियरिंग को रोकता है
सीरियल पोर्ट परिधीय उपकरण
एक सीरियल कम्युनिकेशन इंटरफेस (SCI) यूनिवर्सल असिंक्रोनस रिसीवर/ट्रांसमीटर (UART) मॉड्यूल
दो सीरियल पेरिफेरल इंटरफेस (एसपीआई) मॉड्यूल
एक इंटर-इंटीग्रेटेड-सर्किट (I2C) मॉड्यूल
एक स्थानीय इंटरकनेक्ट नेटवर्क (LIN) मॉड्यूल
एक उन्नत नियंत्रक क्षेत्र नेटवर्क (ईसीएएन) मॉड्यूल
उन्नत नियंत्रण परिधीय उपकरण
उच्च संकल्प पीडब्ल्यूएम (एचआरपीडब्ल्यूएम)
उन्नत कैप्चर (ईसीएपी) मॉड्यूल
उच्च-रिज़ॉल्यूशन इनपुट कैप्चर (HRCAP) मॉड्यूल
उन्नत क्वाड्रेटर एन्कोडर पल्स (eQEP) मॉड्यूल
एनालॉग से डिजिटल कनवर्टर (एडीसी)
चिप पर तापमान सेंसर
तुलनाकर्ता
उन्नत अनुकरण सुविधाएँ
विश्लेषण और ब्रेकपॉइंट फ़ंक्शन
हार्डवेयर के माध्यम से वास्तविक समय डिबग
आवेदनकाTMS320F28030PAGQ
एयर कंडीशनर आउटडोर इकाई
दरवाजा ऑपरेटर ड्राइव नियंत्रण
डीसी/डीसी कनवर्टर
इन्वर्टर और मोटर नियंत्रण
ऑनबोर्ड (ओबीसी) और वायरलेस चार्जर
स्वचालित छँटाई उपकरण
कपड़ा मशीन
वेल्डिंग मशीन
एसी चार्जिंग स्टेशन
डीसी चार्जिंग स्टेशन
ईवी चार्जिंग स्टेशन पावर मॉड्यूल
वायरलेस वाहन चार्जिंग मॉड्यूल
ऊर्जा भंडारण शक्ति रूपांतरण प्रणाली (PCS)
सूक्ष्म इन्वर्टर
सौर ऊर्जा अनुकूलक
स्ट्रिंग इन्वर्टर
एसी ड्राइव नियंत्रण मॉड्यूल
रैखिक मोटर खंड नियंत्रक
सर्वो ड्राइव पावर स्टेज मॉड्यूल
AC-इनपुट BLDC मोटर ड्राइव
डीसी इनपुट बीएलडीसी मोटर ड्राइव
औद्योगिक एसी-डीसी
तीन चरण यूपीएस
व्यापारी नेटवर्क और सर्वर पीएसयू
वाणिज्यिक दूरसंचार रेक्टिफायर
