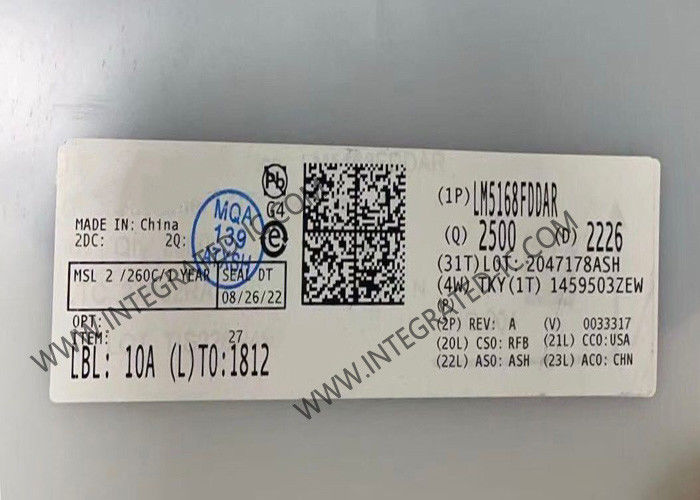

LM5168FDDAR एकीकृत सर्किट चिप स्टेप-डाउन कन्वर्टर विथ फ्लाई-बकTMकन्वर्टर कैपेसिटी

LM5168FDDAR एकीकृत सर्किट चिप स्टेप-डाउन कन्वर्टर फ्लाई-बकTMकन्वर्टर क्षमता के साथ

उत्पाद का विवरणLM5168FDDAR

LM5168FDDAR सिंक्रोनस बक कन्वर्टर्स को एक व्यापक इनपुट वोल्टेज रेंज पर विनियमित करने के लिए डिज़ाइन किया गया है, जिससे बाहरी सर्ज सप्रेशन घटकों की आवश्यकता कम हो जाती है।50ns के समय पर एक न्यूनतम नियंत्रित करने योग्य बड़े कदम नीचे रूपांतरण अनुपात की सुविधा देता हैLM5168FDDAR इनपुट वोल्टेज में 6V तक की गिरावट के दौरान काम करता है,यदि आवश्यक हो तो लगभग 100% कार्य चक्र पर, उपकरण को व्यापक इनपुट आपूर्ति रेंज औद्योगिक और उच्च सेल गिनती बैटरी पैक अनुप्रयोगों के लिए एक उत्कृष्ट विकल्प बनाता है।

विनिर्देशLM5168FDDAR

की विशेषताएंLM5168FDDAR

• कार्यात्मक सुरक्षा-सक्षम

• कार्यात्मक सुरक्षा प्रणाली के डिजाइन में सहायता के लिए उपलब्ध दस्तावेज

• कठोर अनुप्रयोगों में विश्वसनीयता के लिए डिज़ाइन किया गया

• 6V से 120V तक का व्यापक इनपुट वोल्टेज रेंज

• जंक्शन तापमान सीमाः ¥40°C से +150°C

• फिक्स्ड 3 एमएस आंतरिक सॉफ्ट-स्टार्ट टाइमर

• पीक और घाटी धारा सीमा संरक्षण

• इनपुट यूवीएलओ और थर्मल बंद सुरक्षा

• स्केलेबल औद्योगिक बिजली आपूर्ति और बैटरी पैक के लिए डिज़ाइन किया गया

• कम न्यूनतम चालू और बंद समय 50ns

• समायोज्य स्विचिंग आवृत्ति 1MHz तक

• उच्च प्रकाश भार दक्षता के लिए डायोड अनुकरण

• कम गतिहीन धारा के साथ ऑटो मोड (< 10μA)

• फ्लाई-बक कन्वर्टर क्षमता के लिए एफपीडब्ल्यूएम

• 3μA बंद निष्क्रिय करंट

• LM5164-Q1, LM5163-Q1, और LM5013-Q1 के साथ संगत पिन-टू-पिन

• LM5017 और LM34927 के समान पिनआउट और कार्यक्षमता।

• एकीकरण डिजाइन आकार और लागत को कम करता है

• सीओटी मोड नियंत्रण वास्तुकला

• एकीकृत 1.9Ω एनएफईटी बक स्विच

• एकीकृत 0.71Ω एनएफईटी सिंक्रोनस रेक्टिफायर

• 1.2V आंतरिक वोल्टेज संदर्भ

• कोई लूप मुआवजा घटक नहीं

• आंतरिक वीसीसी पूर्वाग्रह नियामक और बूट डायोड

• खुली नाली में पावर-गुड इंडिकेटर

आवेदनकाLM5168FDDAR

• संचार ️ ईंट पावर मॉड्यूल

• औद्योगिक बैटरी पैक (≥ 10 एस)

• बैटरी पैक ️ ई-बाइक, ई-स्कूटर, LEV
