उत्पाद विवरण:
|
| भाग संख्या: | ECMF04-4HSWM10 | उत्पाद श्रेणी: | कॉमन मोड चोक / फिल्टर |
|---|---|---|---|
| चैनलों की संख्या: | 4 चैनल | वर्तमान रेटिंग (अधिकतम): | 100mA |
| डीसी प्रतिरोध (डीसीआर) (अधिकतम): | 5ओम (टाइप) | परिचालन तापमान: | -40°C ~ 85°C |
ECMF04-4HSWM10 एकीकृत सर्किट चिप 100mA कॉमन मोड फिल्टर QFN-10 कॉमन मोड चोक
ECMF04-4HSWM10 का उत्पाद विवरण
ECMF04-4HSWM10 एक उच्च एकीकृत सामान्य मोड फ़िल्टर है जिसे उच्च गति अंतर सीरियल बसों जैसे एचडीएमआई फुल एचडी, एमआईपीआई,डिस्प्ले पोर्ट और अन्य उच्च गति सीरियल इंटरफेसइस उपकरण में इन मानकों का अनुपालन करने के लिए एक बहुत बड़ा अंतर बैंडविड्थ है और यह दो अंतर लेनों की सुरक्षा और फ़िल्टर कर सकता है।
ECMF04-4HSWM10 की विशिष्टता
|
फ़िल्टर प्रकार
|
सिग्नल लाइन
|
|
पंक्तियाँ संख्या
|
4
|
|
वर्तमान रेटिंग (अधिकतम)
|
100 एमए
|
|
डीसी प्रतिरोध (डीसीआर) (अधिकतम)
|
5 ओम (प्रकार)
|
|
परिचालन तापमान
|
-40°C ~ 85°C
|
|
विशेषताएं
|
टीवीएस डायोड ईएसडी सुरक्षा
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
आकार / आयाम
|
0.102" L x 0.053" W (2.60mm x 1.35mm)
|
|
ऊंचाई (अधिकतम)
|
0.022" (0.55mm)
|
|
पैकेज / मामला
|
10-यूएफडीएफएन
|
ECMF04-4HSWM10 की विशेषताएं
एचडीएमआई फुल एचडी, एमआईपीआई, यूएसबी2 के अनुरूप बहुत बड़ा अंतर बैंडविड्थ।0, USB3.2 Gen 1, डिस्प्ले पोर्ट और अन्य हाई स्पीड सीरियल इंटरफेस
वाईएलएएन आवृत्तियों पर उच्च सामान्य मोड कमजोरीः
२.४ गीगाहर्ट्ज पर २८ डीबी और ५.० गीगाहर्ट्ज पर -१६ डीबी
एलटीई, जीएसएम और जीपीएस आवृत्तियों पर बहुत अच्छा मंदीकरण
बड़ा बैंडविड्थः 4.2GHz
पीसीबी स्थान की कम खपत
कॉम्पैक्ट अनुप्रयोगों के लिए पतला पैकेजः अधिकतम 0.55 मिमी।
एकीकरण के माध्यम से परजीवी तत्वों की उच्च कमी
ECMF04-4HSWM10 के अनुप्रयोग
मोबाइल फोन
नोटबुक, लैपटॉप
पोर्टेबल उपकरण
पीएनडी

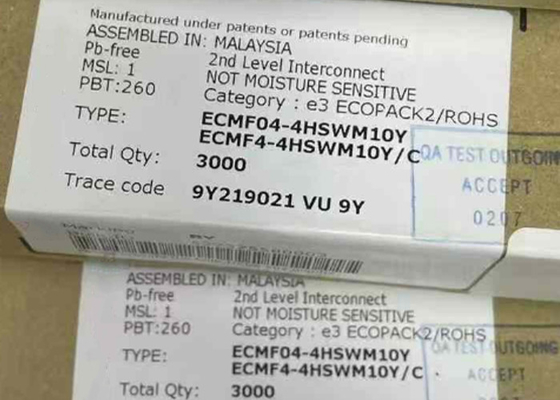

पैकेज फोटो ऑफ ECMF04-4HSWM10
