उत्पाद विवरण:
|
| भाग संख्या: | IKW50N65WR5 | इकाई का वज़न: | 6.047 ग्रा |
|---|---|---|---|
| गेट-एमिटर लीकेज करंट: | 100 एनए | पीडी - बिजली अपव्यय: | 282 डब्ल्यू |

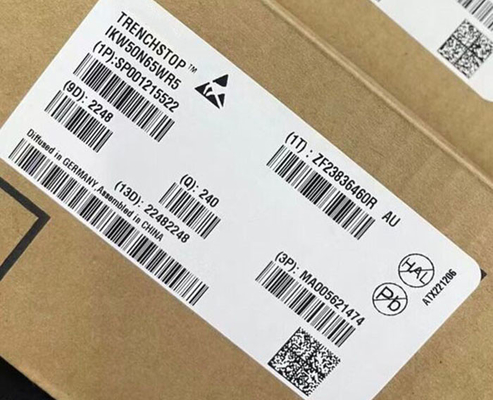

IKW50N65WR5 एकीकृत सर्किट चिप 650V 50A एकल IGBT ट्रांजिस्टर TO-247-3
उत्पाद का विवरणIKW50N65WR5
IKW50N65WR5 TO-247 पैकेज में हाई स्पीड 650 V, 50 A रिवर्स कंडक्टिंग TRENCHSTOPTM 5 WR5 IGBT है।रिवर्स कंडक्टिंग TRENCHSTOPTM 5 WR5 IGBT में एक अनुकूलित डायोड है जो लक्ष्य अनुप्रयोग के लिए पर्याप्त रूप से रेटेड हैवातानुकूलन में पीएफसी चरण, वेल्डिंग में डीसी/डीसी, यूपीएस में एसी/डीसी और सौर स्ट्रिंग इन्वर्टर में एमपीपीटी में डब्ल्यूआर5 का प्रयोग करने की सिफारिश की जाती है।डब्ल्यूआर5 आईजीबीटी का उत्कृष्ट मूल्य/प्रदर्शन अनुपात लागत संवेदनशील ग्राहकों के लिए भी उच्च-प्रदर्शन प्रौद्योगिकी तक पहुंच प्रदान करता है.
विनिर्देशIKW50N65WR5
|
वोल्टेज - कलेक्टर एमिटर टूटना (अधिकतम) |
650 वी |
|
वर्तमान - कलेक्टर (Ic) (अधिकतम) |
80 ए |
|
वर्तमान - कलेक्टर पल्स (आईसीएम) |
150 ए |
|
Vce ((on) (Max) @ Vge, Ic |
1.8V @ 15V, 50A |
|
शक्ति - अधिकतम |
282 W |
|
स्विचिंग एनर्जी |
840μJ (चालू), 220μJ (बंद) |
|
इनपुट प्रकार |
मानक |
|
गेट चार्ज |
२३० ईसा पूर्व |
|
Td (चालू/बंद) @ 25°C |
45 एनएस/417 एनएस |
|
परीक्षण की स्थिति |
400V, 25A, 16Ohm, 15V |
|
रिवर्स रिकवरी टाइम (trr) |
110 एनएस |
|
परिचालन तापमान |
-40°C ~ 175°C (TJ) |
IKW50N65WR5 की विशेषताएं
पीएफसी और वेल्डिंग अनुप्रयोगों के लिए अनुकूलित मोनोलिथिक डायोड
स्थिर तापमान व्यवहार
बहुत कम VCEsat और कम Eoff
VCEsat के सकारात्मक तापमान गुणांक के आधार पर आसान समानांतर स्विचिंग क्षमता
वीसीईएसएटी और ईएसडब्ल्यू का निम्न तापमान निर्भरता
1.4V @25°C का बहुत कम V ce ((sat)
कम ई
अच्छी आर जी नियंत्रण क्षमता
IKW50N65WR5 के लाभ
सर्वोत्तम मूल्य/प्रदर्शन अनुपात
20kHz < fsw < 60kHz के लिए मुख्यधारा के डिजाइन के लिए सही फिट
उत्कृष्ट थर्मल प्रदर्शन हीटसिंक और शीतलन लागत में कमी करने में सक्षम बनाता है
IKW50N65WR5 के अनुप्रयोग
वाणिज्यिक HVAC
घरेलू उपकरण
फोटोवोल्टिक
आवासीय एयर कंडीशनिंगः स्मार्ट (आईओटी) और कुशल शीतलन
निर्बाध विद्युत आपूर्ति (UPS)
