उत्पाद विवरण:
|
| भाग संख्या: | STM32F303ZDT6 | कोर प्रोसेसर: | एआरएम® कॉर्टेक्स®-एम 4 |
|---|---|---|---|
| कोर आकार: | 32-बिट सिंगल-कोर | गति: | 72 मेगाहर्ट्ज |
| कनेक्टिविटी: | कैनबस, I2C, IrDA, LINbus, SPI, UART/USART, USB | बाह्य उपकरणों: | डीएमए, आई2एस, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |

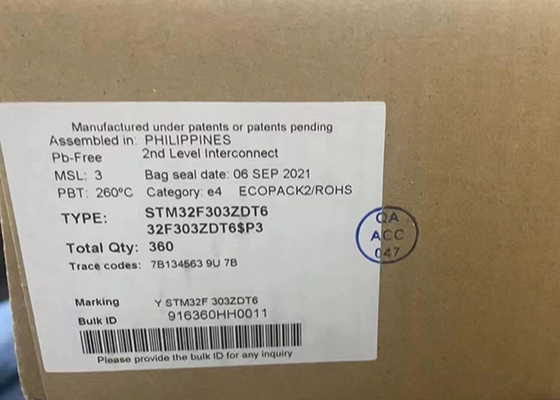

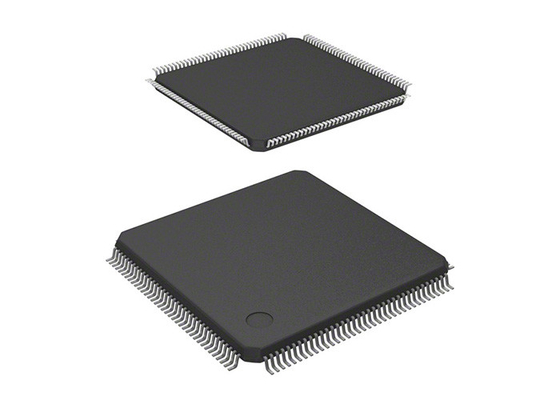

माइक्रोकंट्रोलर MCU STM32F303ZDT6 32-बिट सिंगल-कोर 72MHz माइक्रोकंट्रोलर IC 144-LQFP
STM32F303ZDT6 का उत्पाद विवरण
STM32F303ZDT6 उच्च प्रदर्शन ARM®Cortex®-M4 32-बिट आरआईएससी कोर पर आधारित है जिसमें 72 मेगाहर्ट्ज की आवृत्ति पर काम करने वाला एफपीयू है और इसमें एक फ्लोटिंग पॉइंट यूनिट (एफपीयू) शामिल है।एक मेमोरी सुरक्षा इकाई (MPU) और एक एम्बेडेड ट्रेस मैक्रोसेल (ETM).
STM32F303ZDT6 का विनिर्देश
|
भाग संख्या |
STM32F303ZDT6 |
|
I/O की संख्या |
115 |
|
प्रोग्राम मेमोरी का आकार |
384KB (384K x 8) |
|
प्रोग्राम मेमोरी प्रकार |
फ्लैश |
|
रैम का आकार |
80K x 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
2V ~ 3.6V |
|
डेटा कन्वर्टर्स |
A/D 40x12b; D/A 2x12b |
|
ऑसिलेटर प्रकार |
आंतरिक |
|
परिचालन तापमान |
-40°C ~ 85°C (TA) |
|
माउंटिंग प्रकार |
सतह माउंट |
की विशेषताएंSTM32F303ZDT6
कोर: एआरएम®कोर्टेक्स®-एम4 32-बिट सीपीयू 72 मेगाहर्ट्ज एफपीयू, एकल-चक्र गुणा और एचडब्ल्यू विभाजन, 90 डीएमआईपीएस (सीसीएम से), डीएसपी निर्देश और एमपीयू (मेमोरी सुरक्षा इकाई)
संचालन की शर्तेंः
वीडीडी, वीडीडीए वोल्टेज रेंजः 2.0 वी से 3.6 वी
फ्लैश मेमोरी के 512 केबाइट तक
एसआरएएम के 64 केबाइट, पहले 32 केबाइट पर एचडब्ल्यू समता जांच लागू की गई है।
रूटीन बूस्टर: निर्देश और डेटा बस पर 16 Kbyte SRAM, HW समता जाँच (CCM) के साथ
स्थिर स्मृति के लिए लचीला मेमोरी नियंत्रक (FSMC), चार चिप चयन के साथ
सीआरसी गणना इकाई
रीसेट और आपूर्ति प्रबंधन
पावर-ऑन/पावर-डाउन रीसेट (POR/PDR)
प्रोग्राम करने योग्य वोल्टेज डिटेक्टर (PVD)
कम शक्ति वाले मोडः स्लीप, स्टॉप और स्टैंडबाय
आरटीसी और बैकअप रजिस्टरों के लिए वीबीएटी आपूर्ति
4 से 32 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर
कैलिब्रेशन के साथ आरटीसी के लिए 32 केएचजेड ऑसिलेटर
एक्स 16 पीएलएल विकल्प के साथ आंतरिक 8 मेगाहर्ट्ज आरसी
आंतरिक 40 kHz ऑसिलेटर
115 तक तेज़ आई/ओ
सभी बाहरी विराम वेक्टर पर मैप करने योग्य
12-चैनल डीएमए नियंत्रक
चार एडीसी 0.20 μs (40 चैनलों तक) 12/10/8/6 बिट्स के चयन योग्य संकल्प के साथ, 0 से 3.6 वी रूपांतरण सीमा, 2.0 से 3.6 वी से अलग एनालॉग आपूर्ति
