उत्पाद विवरण:
|
| प्रमुखता देना: | एकीकृत सर्किट चिप LTC7801IFE,LTC7801IFE |
||
|---|---|---|---|

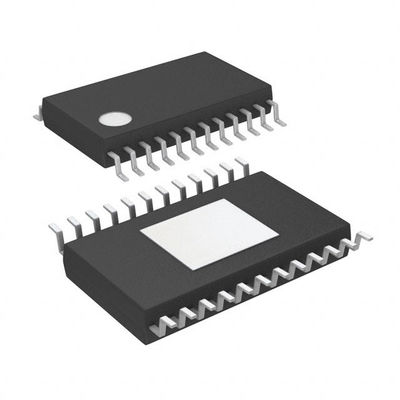

TSSOP-24 स्टेप-डाउन नियंत्रक उच्च-प्रदर्शन पावर प्रबंधन अनुप्रयोगों के लिए डिज़ाइन किया गया है।
LTC7801IFE एक उच्च-वोल्टेज सिंक्रोनस स्टेप-डाउन नियंत्रक है जो 4-140V की विस्तृत इनपुट वोल्टेज रेंज का समर्थन करता है, जो इसे ह्यूमनॉइड रोबोट में 48V पावर बैटरी बस अनुप्रयोगों के लिए आदर्श बनाता है। विस्तृत 0.8-60V आउटपुट रेंज के साथ, यह कम शांत वर्तमान और ऊर्जा-बचत मोड के माध्यम से सिस्टम रनटाइम का विस्तार करते हुए सर्वो, कंप्यूटिंग पावर और सेंसर के लिए कई वोल्टेज रेल को कवर करता है।
4-140V (150V वोल्टेज झेलने वाला) की इनपुट रेंज, मुख्यधारा 48V लिथियम-आयन बैटरी बसों से पूरी तरह मेल खाती है। मोटर स्टार्ट-स्टॉप साइकिल और आपातकालीन ब्रेकिंग से हाई-वोल्टेज बैक-ईएमएफ स्पाइक्स का सामना करने में सक्षम। बैटरी वोल्टेज ड्रॉप के दौरान पटरी से उतरने से रोकने के लिए 100% कर्तव्य चक्र का समर्थन करता है।
0.8-60V का समायोज्य आउटपुट 12V संयुक्त ड्राइव बस, 5V परिधीय, 3.3V सेंसर और 1.8V कंप्यूटिंग कोर प्रदान करने के लिए सीधे नीचे जाने में सक्षम है। एक एकल चिप रोबोटिक सिस्टम के लिए उच्च-शक्ति पावर रेल के निर्माण का समर्थन करती है।
शटडाउन मोड में 10μA के साथ, केवल 40μA की शांत धारा का संचालन। हल्के भार के लिए वैकल्पिक बर्स्ट लो-रिपल ऊर्जा-बचत मोड स्टैंडबाय या धीमी गति से चलने के दौरान बैटरी की खपत को काफी कम कर देता है।
बाहरी घड़ी सिंक्रनाइज़ेशन समर्थन के साथ 50kHz से 900kHz तक समायोज्य स्विच-ऑफ आवृत्ति। उच्च-आवृत्ति संचालन प्रारंभ करनेवाला और संधारित्र के आकार को कम कर देता है, जो सीमित, उच्च-घनत्व पीसीबी के लिए उपयुक्त है। एडजस्टेबल 5-10V गेट ड्राइव वोल्टेज तर्क और पावर-स्टेज MOSFETs और GaN उपकरणों के साथ संगतता सुनिश्चित करता है।
ओपीटीआई-लूप लूप मुआवजे के साथ वर्तमान-मोड नियंत्रण अचानक लोड परिवर्तन के दौरान न्यूनतम वोल्टेज उतार-चढ़ाव सुनिश्चित करता है। एकीकृत पावर-अच्छा सिग्नल, सॉफ्ट-स्टार्ट, ओवरवॉल्टेज, वर्तमान सीमा और थर्मल शटडाउन फ़ंक्शन मोटर सर्ज हस्तक्षेप को दबाते हैं।
खुले पैड के साथ 24-पिन टीएसएसओपी पैकेज उत्कृष्ट थर्मल प्रदर्शन प्रदान करता है, जो संलग्न चेसिस और सीमित संयुक्त डिब्बों में निरंतर उच्च-शक्ति संचालन के दौरान नियंत्रणीय तापमान वृद्धि सुनिश्चित करता है।
उच्च-वोल्टेज बैटरियों के लिए प्राथमिक स्टेप-डाउन नियंत्रक के रूप में, इसका उपयोग किया जाता है:
