उत्पाद विवरण:
|
| भाग संख्या: | TMC5072-LA | मोटर प्रकार - स्टेपर: | द्विध्रुवी |
|---|---|---|---|
| कार्य: | ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज | आउटपुट कॉन्फ़िगरेशन: | आधा पुल (8) |
| इंटरफेस: | एसपीआई, यूएआरटी | प्रौद्योगिकी: | पावर एमओएसएफईटी |

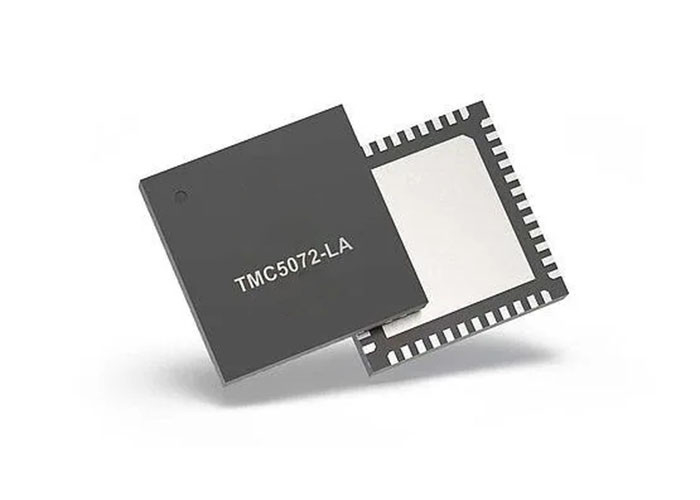

एकीकृत सर्किट चिप TMC5072-LA सामान्य प्रयोजन द्विध्रुवीय मोटर ड्राइवर 48-VFQFN
उत्पाद का विवरणTMC5072-LA
टीएमसी5072-एलए एक एकल/दोहरी उच्च प्रदर्शन स्टेपर मोटर नियंत्रक और सीरियल संचार इंटरफेस के साथ ड्राइवर आईसी है।
विनिर्देशTMC5072-LA
|
चरण संकल्प |
1 ~ 1/256 |
|
आवेदन |
सामान्य उद्देश्य |
|
वर्तमान - आउटपुट |
1.5A |
|
वोल्टेज - आपूर्ति |
3V ~ 5.25V |
|
वोल्टेज - भार |
5.5V ~ 26V |
|
परिचालन तापमान |
-40°C ~ 125°C (TJ) |
|
माउंटिंग प्रकार |
सतह माउंट |
विशेषताएं काTMC5072-LA
दो दो-चरण स्टेपर मोटर
ड्राइव क्षमता 2x 1.1A कॉइल करंट (2x 1.5A पीक) तक
एक मोटर के लिए समानांतर विकल्प 2.2A (3A पीक) पर
SixPointTM रैंप के साथ मोशन कंट्रोलर
वोल्टेज रेंज 4.75_ 26V DC
विशेष बस रिंग विकल्प के साथ एसपीआई और सिंगल वायर यूएआरटी
दोहरी एन्कोडर इंटरफ़ेस और 2x रेफ. स्विच इनपुट प्रति अक्ष
उच्चतम संकल्प प्रति पूर्ण चरण 256 माइक्रोस्टेप तक
अत्यंत शांत संचालन और चिकनी गति के लिए StealthChopTM
SpreadCycleTH अत्यधिक गतिशील मोटर नियंत्रण हेलीकॉप्टर
DCStepTM भार निर्भर गति नियंत्रण
StallGuard2H उच्च परिशुद्धता सेंसरलेस मोटर भार का पता लगाने
75% तक ऊर्जा की बचत के लिए CoolStepTM वर्तमान नियंत्रण
निष्क्रिय ब्रेकिंग और फ्रीव्हीलिंग मोड
पूर्ण सुरक्षा एवं निदान
कॉम्पैक्ट आकार 7x7mm2 QFN48 पैकेज
टीएमसी5072-एलए के अनुप्रयोग
सीसीटीवी, सुरक्षा
कार्यालय स्वचालन
एंटीना पोजिशनिंग
हेलिओस्टेट नियंत्रक
बैटरी संचालित अनुप्रयोग
एटीएम, नकद पुनर्चक्रण, पीओएस
प्रयोगशाला स्वचालन
तरल पदार्थ संभालना
चिकित्सा
प्रिंटर और स्कैनर
पंप और वाल्व
