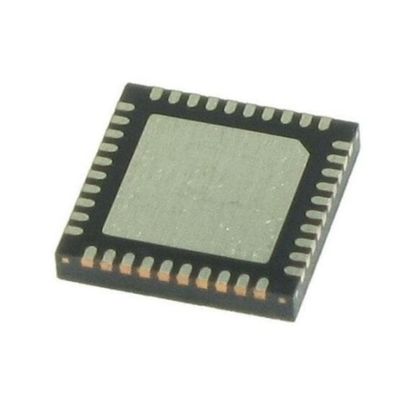

MAX17614ATP एकीकृत सर्किट चिप एन-चैनल या कंट्रोलर सोर्स सेलेक्टर स्विच 60 वी ओवरज सुरक्षा और 3 ए प्रोग्राम करने योग्य करंट लिमिटिंग के साथ

MAX17614ATP एक अत्यधिक एकीकृत स्रोत चयन स्विच और आदर्श डायोड नियंत्रक है जिसमें एकीकृत बैक-टू-बैक एन-चैनल एमओएसएफईटी हैं, जो एक कॉम्पैक्ट 4 मिमी × 4 मिमी टीक्यूएफएन पैकेज में स्थित हैं।यह ह्यूमनॉइड रोबोट में संयुक्त सर्वो जैसे अनुप्रयोगों के लिए उपयुक्त है।, मल्टी-पावर सप्लाई रिडंडेंसी और वितरित सेंसर पावर सप्लाई के परिदृश्य।

अंतर्निहित दोहरी एन-चैनल एफईटी कई बैटरी या बिजली आपूर्ति स्रोतों के बीच निर्बाध ओआर-गेट चयन की अनुमति देते हैं, जिसमें रिवर्स करंट को कम से कम 140 एनएस में अवरुद्ध किया जाता है।मानक डायोड की तुलना में संवाहक हानि काफी कम है, रोबोटों में प्राथमिक और बैकअप बैटरी के बीच स्विचिंग जैसे मुद्दों को संबोधित करना, साथ ही बिजली की कटौती के दौरान रिवर्स करंट के कारण सर्वो मोटर और सेंसर को नुकसान।यह मुख्य नियंत्रण EN पिन के माध्यम से एक एकल संयुक्त बिजली की आपूर्ति के दूरस्थ गेटिंग का समर्थन करता है, पूरे सिस्टम के लिए स्तरीय बिजली प्रबंधन की सुविधा।

उच्च वोल्टेज +60V और -65V तक के बढ़तों का सामना करता है; इसमें 4.5V से 60V तक के प्रोग्राम करने योग्य अंडर-वोल्टेज और ओवर-वोल्टेज थ्रेशोल्ड हैं,मानवतावादी रोबोटों के लिए 48V लिथियम आयन पावर बैटरी और सेंसरों के लिए कई निम्न वोल्टेज सहायक बिजली स्रोतों के साथ संगत; अधिकतम 3A प्रोग्राम करने योग्य वर्तमान सीमा (0.15A से 3A तक समायोज्य), पूर्ण तापमान सीमा में ±3.3% की वर्तमान सीमा सटीकता के साथ,सिंगल-जॉइंट सर्वो ड्राइव की पावर खपत रेंज को कवर करने के लिए.

ओवर करंट प्रोटेक्शन तीन मोड का समर्थन करता हैः स्वचालित पुनः प्रयास, निरंतर करंट लिमिटिंग और लॉकआउट, रोबोट की गति और पकड़ के दौरान मिलने वाली क्षणिक बढ़त धाराओं को पूरा करना;एकीकृत थर्मल शटडाउन और यूवी/ओवी/ओवर करंट फॉल्ट फ्लैग आउटपुट एमसीयू को वास्तविक समय में संयुक्त बिजली आपूर्ति असामान्यताओं का पता लगाने में सक्षम बनाते हैं-40°C से +125°C तक व्यापक ऑपरेटिंग तापमान रेंज,लंबे समय तक निरंतर रोबोटिक गति के गर्मी पैदा करने वाले वातावरण के लिए उपयुक्त.

एक एकल चिप स्विचिंग, करंट लिमिटिंग और सुरक्षा सर्किट को एकीकृत करती है, जिससे परिधीय घटकों की संख्या में काफी कमी आती है।छोटे आकार के पैकेज रोबोट जोड़ों के भीतर सीमित पीसीबी पर स्थान बचाता है, वितरित बिजली आपूर्ति मॉड्यूल की मात्रा और वजन को कम करता है, और पूरी मशीन के हल्के डिजाइन के लिए गुंजाइश बढ़ाता है,इसे बहु-संलग्न वितरित बिजली आपूर्ति वास्तुकला के लिए उपयुक्त बनाना.
