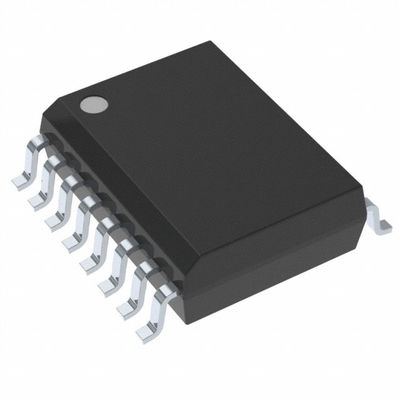

ADUM342E0WBRWZ एकीकृत सर्किट चिप 5700Vrms क्वाड-चैनल डिजिटल आइसोलेटर
ADUM342E0WBRWZ एक 5700Vrms क्वाड-चैनल डिजिटल आइसोलेटर है, जो विभिन्न कॉन्फ़िगरेशन में 5.7 kV rms के प्रतिरोध वोल्टेज रेटिंग के साथ उपलब्ध है। यह 2 से लेकर 2 तक आपूर्ति वोल्टेज के साथ काम करता है।25 वी से 5.5 V दोनों ओर, कम वोल्टेज प्रणालियों के साथ संगतता सुनिश्चित करने और अलगाव बाधा के माध्यम से वोल्टेज ट्रांसमिशन को सक्षम करने के लिए।
उत्पाद विशेषताएं
| प्रौद्योगिकी |
चुंबकीय युग्मन |
| प्रकार |
CAN, RS485, SPI |
| पृथक शक्ति |
हाँ |
| चैनलों की संख्या |
4 |
| इनपुट - पृष्ठ 1/पृष्ठ 2 |
2/2 |
| चैनल प्रकार |
एक दिशात्मक |
| वोल्टेज - अलगाव |
5700Vrms |
| सामान्य मोड अस्थायी प्रतिरक्षा (मिन) |
100kV/μs |
| डेटा दर |
150 एमबीपीएस |
| प्रजनन विलंब tpLH / tpHL (अधिकतम) |
10n, 10n |
| पल्स चौड़ाई विकृति (अधिकतम) |
3ns |
| उदय / पतन समय (प्रकार) |
2.5ns, 2.5ns |
| वोल्टेज - आपूर्ति |
2.25V ~ 5.5V |
| परिचालन तापमान |
-40°C ~ 125°C |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
16-SOIC (0.295", 7.50 मिमी चौड़ाई) |
| आपूर्तिकर्ता उपकरण पैकेज |
16-एसओआईसी |
विशेषताएं
- उच्च सामान्य-मोड अस्थायी प्रतिरोधः 180 kV/μs विशिष्ट
- विकिरित और संचालित शोर के लिए उच्च मजबूती
- कम प्रसार विलंबः 6.2 एनएस विशिष्ट (10 एनएस अधिकतम) 5 वी संचालन के लिए
- कम गतिशील बिजली की खपत, <1.65 mA/ch 1 Mbps पर
- 2.25 वी से 5.5 वी के स्तर का परिवर्तन
- 5 वोल्ट के संचालन के लिए 150 एमबीपीएस अधिकतम गारंटीकृत डेटा दर
- उच्च तापमान संचालनः 125°C
- अलगाव बाधा के पार ±8 kV IEC 61000-4-2 ईएसडी सुरक्षा
- इनपुट/आउटपुट पिन पर ±5 kV HBM ईएसडी सुरक्षा
- विफलता-सुरक्षित उच्च (E1) या निम्न (E0) विकल्प
- 16-लीड, RoHS अनुरूप, SOIC पैकेज
आवेदन
- सीरियल पेरिफेरल इंटरफेस (एसपीआई) डेटा कन्वर्टर अलगाव
- RS-485 और नियंत्रक क्षेत्र नेटवर्क लचीली डेटा दर (CAN FD) के साथ औद्योगिक फील्ड बस अलगाव
- पीडब्ल्यूएम नियंत्रक सिग्नल अलगाव
- सामान्य प्रयोजन बहु-चैनल अलगाव
एमजेडी लाभ
- इलेक्ट्रॉनिक घटकों के लिए 15 वर्ष का अनुभव
- सुरक्षित आदेश
- उत्कृष्ट प्रतिक्रिया
- डिलीवरी की तारीख की गारंटी
- 100% कम कीमत की गारंटी
- 108 देशों में निर्यात, ग्राहक संतुष्टि दरः 99.9%
