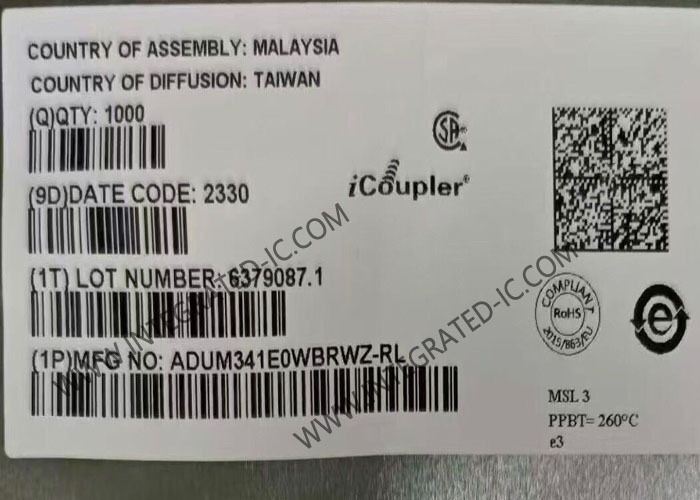

ADUM341E0WBRWZ एकीकृत सर्किट चिप
उन्नत iCoupler® तकनीक पर आधारित 5700Vrms अलगाव रेटिंग के साथ क्वाड-चैनल ऑटोमोटिव डिजिटल अलगावकर्ता।
उत्पाद का अवलोकन
ADUM341E0WBRWZ iCoupler® तकनीक का उपयोग करने वाला एक क्वाड-चैनल डिजिटल आइसोलेटर है जो हाई-स्पीड CMOS को बैक-टू-बैक मोनोलिथिक एयर कोर ट्रांसफार्मर तकनीक के साथ जोड़ती है।ये घटक असाधारण प्रदर्शन प्रदान करते हैं और CISPR 32/EN 55032 कक्षा B सीमाओं को 5 एमबीपीएस पर पूरा करते हैंअधिकतम प्रसार विलंब 10 एनएस है, 5 वी संचालन पर 3 एनएस से कम के पल्स चौड़ाई विकृति के साथ, अधिकतम 3.0 एनएस के तंग चैनल मिलान की विशेषता है।
प्रमुख विशेषताएं
- उच्च सामान्य-मोड अस्थायी प्रतिरोधः 180 kV/μs विशिष्ट
- विकिरित और संचालित शोर के प्रति बढ़ी हुई मजबूती
- कम प्रसार विलंबः 6.2 एनएस विशिष्ट (10 एनएस अधिकतम) 5 वी संचालन के लिए
- कम गतिशील बिजली की खपतः 1 एमबीपीएस पर <1.65 एमए/च
- 2.25 वी से 5.5 वी के स्तर में परिवर्तन की क्षमता
- 5V संचालन के लिए 150 एमबीपीएस अधिकतम गारंटीकृत डेटा दर
- उच्च तापमान संचालनः 125°C
- अलगाव बाधा के पार ±8 kV IEC 61000-4-2 ईएसडी सुरक्षा
- इनपुट/आउटपुट पिन पर ±5 kV HBM ईएसडी सुरक्षा
- विफलता-सुरक्षित उच्च (E1) या निम्न (E0) विकल्प
- 16 लीड, RoHS अनुरूप SOIC पैकेज
सुरक्षा और नियामक अनुमोदन
- DIN EN IEC 60747-17 (VDE 0884-17)
- UL 1577: VISO = 5700 V rms 1 मिनट के लिए (SOIC RW-16)
- IEC/EN/CSA 62368-1, IEC/CSA 60601-1, IEC/CSA 61010-1
- CQC GB4943.1 प्रमाणन
आवेदन
- सीरियल पेरिफेरल इंटरफेस (एसपीआई) डेटा कन्वर्टर अलगाव
- RS-485 और CAN FD औद्योगिक फील्ड बस अलगाव
- पीडब्ल्यूएम नियंत्रक सिग्नल अलगाव
- सामान्य प्रयोजन बहु-चैनल अलगाव
एमजेडी लाभ
- इलेक्ट्रॉनिक घटकों का अनुभव 15 वर्ष से अधिक
- सुरक्षित आदेश प्रक्रिया
- उत्कृष्ट ग्राहक प्रतिक्रिया
- गारंटीकृत वितरण तिथि
- 100% कम कीमत की गारंटी
- 99.9% ग्राहक संतुष्टि दर के साथ 108 देशों में निर्यात
कंपनी प्रोफ़ाइल
शेन्ज़ेन मिंगजियाडा इलेक्ट्रॉनिक्स कं, लिमिटेड विश्व प्रसिद्ध ब्रांडों के इलेक्ट्रॉनिक घटकों का एक अधिकृत स्वतंत्र वितरक है। 1996 में शेन्ज़ेन में स्थापित,कंपनी ने हांगकांग में शाखाओं के साथ विस्तार किया है, जापान, रूस और ताइवान. गुणवत्ता प्रबंधन के लिए ISO9001: 2014 और पर्यावरण प्रबंधन के लिए ISO14001: 2014 के तहत प्रमाणित,मिंगजियाडा 500 से अधिक निर्माताओं के उत्पादों का वितरण करने में माहिर हैबिक्री, अनुसंधान एवं विकास और प्रबंधन में अनुभवी टीमों के साथ, कंपनी पेशेवर रसद और ग्राहक सहायता टीमों के माध्यम से व्यापक उत्पाद रेंज और संवेदनशील सेवा प्रदान करती है।
गुणवत्ता आश्वासन
अतिरिक्त उत्पाद सूची
| भाग संख्या |
पैकेज |
| MAX20051AUD/V | 14-TSSOP |
| LTC3218EDDB | 10-DFN |
| LP8861QPWPRQ1 | 20-HTSSOP |
| MAX20070GTJ/V | 32-TQFN |
| LT3761HMSE | 16-MSOP |
| ADP1650ACPZ | 10-LFCSP |
| TPS923655DMTR | 14-VSON |
| TPS923652DYYR | SOT-23-14 |
| TPS923655HMDMTR | 14-VSON |
| TPS923654DRRR | 12-SON |
| TPS923654HMDMTR | 14-VSON |
| TPS923655MDMTR | 14-VSON |
| TPS923654MDMTR | 14-VSON |
| TPS923653DYYR | SOT-23-14 |
| TPS923654DMTR | 14-VSON |
| TPS923655DRRR | 12-SON |
| TPS922055DRRR | 12-SON |
| TPS922054MDMTR | 14-VSON |
| TPS922052DRRR | 12-SON |
| TPS922052DYYR | SOT-23-14 |
| TPS922053DMTR | 14-VSON |
| TPS922052DMTR | 14-VSON |
| TPS922054DMTR | 14-VSON |
| TPS922053DYYR | SOT-23-14 |
| TPS922055DMTR | 14-VSON |
| TPS922055MDMTR | 14-VSON |
| TPS922054DRRR | 12-SON |
| TPS922053DRRR | 12-SON |
| LP5813CYBHR | 12-डीएसबीजीए |
| LP5813DYBHR | 12-डीएसबीजीए |
अक्सर पूछे जाने वाले प्रश्न
क्या आपके उत्पाद मूल हैं?
हां, सभी उत्पाद मूल हैं. नए मूल आयातित घटकों की आपूर्ति हमारा प्राथमिक व्यवसाय फोकस है।
आपके पास कौन से प्रमाण पत्र हैं?
हम आईएसओ 9001:2015 प्रमाणित कंपनी हैं और ईआरएआई के सदस्य हैं।
क्या आप छोटी मात्रा में ऑर्डर या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
हाँ, हम नमूना आदेश और छोटी मात्रा में खरीद का समर्थन करते हैं। नमूना लागत आपके आदेश आवश्यकताओं और परियोजना विनिर्देशों के आधार पर भिन्न होती है।
आप आदेश कैसे भेजते हैं? क्या यह सुरक्षित है?
हम डीएचएल, फेडएक्स, यूपीएस, टीएनटी और ईएमएस सहित प्रमुख एक्सप्रेस वाहक का उपयोग करते हैं। हम आपके पसंदीदा शिपिंग प्रदाता को भी समायोजित कर सकते हैं।सभी उत्पादों को पारगमन के दौरान सुरक्षा सुनिश्चित करने के लिए पेशेवर पैकेज किया जाता है, और हम अपने आदेश के लिए किसी भी क्षति के लिए जिम्मेदारी लेते हैं।
आम तौर पर लीड टाइम कितना होता है?
स्टॉक भागों को आम तौर पर 5 कार्य दिवसों के भीतर भेज दिया जाता है। गैर-स्टॉक वस्तुओं के लिए, हम आपके आदेश मात्रा के आधार पर लीड समय की पुष्टि करेंगे।
