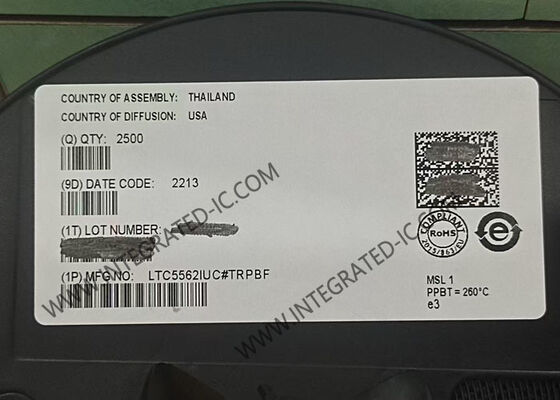

LTC5562IUC वायरलेस कम्युनिकेशन मॉड्यूल 7GHz वाइडबैंड कम पावर एक्टिव मिक्सर
LTC5562IUC एक बहुमुखी कम शक्ति वाला मिक्सर है जिसे व्यापक इनपुट बैंडविड्थ, कम विकृति और कम LO रिसाव की आवश्यकता वाले अनुप्रयोगों के लिए अनुकूलित किया गया है।इस मॉड्यूल का उपयोग अपकन्वर्टिंग या डाउनकन्वर्टिंग अनुप्रयोगों के लिए किया जा सकता है, और 1dB का एक नाममात्र रूपांतरण लाभ प्रदान करता है। अंतर इनपुट 1:1 ट्रांसमिशन लाइन बालन के साथ उपयोग के लिए अनुकूलित है, जिसमें इनपुट 30MHz से 7GHz तक मेल खाने वाले 50Ω ब्रॉडबैंड है।
विनिर्देश
| पैरामीटर |
मूल्य |
| आवृत्ति सीमा |
0Hz ~ 7GHz |
| मिक्सरों की संख्या |
1 |
| शोर का आंकड़ा |
14.6dB |
| आपूर्ति करंट |
40mA |
| आपूर्ति वोल्टेज |
3.3V |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / मामला |
10-WFQFN एक्सपोजर पैड |
| आपूर्तिकर्ता उपकरण पैकेज |
10-QFN (2x2) |
प्रमुख विशेषताएं
- वाइडबैंड आवृत्ति रेंज 7GHz तक
- कम शक्तिः 2.7V से 3.6V, 40mA आपूर्ति
- आपूर्ति करंट 15mA तक समायोज्य
- ऊपर या नीचे रूपांतरण क्षमता
- OIP3: +20dBm 3.6GHz आउट पर
- रूपांतरण लाभः +1dB
- कम लो ड्राइवः -4dBm से +2dBm
- बंद होने के दौरान LO प्रतिबाधा मैच बनाए रखा
- नियंत्रण सक्षम करें, 10μA बंद करंट
- 2kV ESD (HBM और CDM)
- -40°C से 105°C ऑपरेशन

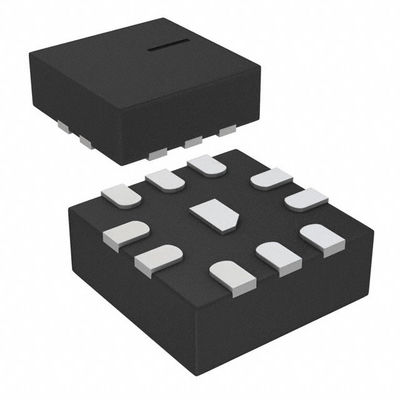

- छोटा 2 मिमी * 2 मिमी 10 लीड QFN पैकेज
आवेदन
- पोर्टेबल रेडियो
- पोर्टेबल परीक्षण उपकरण
- वायरलेस इन्फ्रास्ट्रक्चर
- फिक्स्ड वायरलेस एक्सेस उपकरण
- वीएचएफ और यूएचएफ मिक्सर
- वायरलेस रिपीटर
एमजेडी लाभ
- इलेक्ट्रॉनिक घटकों में 15 वर्ष से अधिक का अनुभव
- सुरक्षित आदेश प्रक्रिया
- उत्कृष्ट ग्राहक प्रतिक्रिया
- डिलीवरी की तारीख की गारंटी
- 100% कम कीमत की गारंटी
- 99.9% ग्राहक संतुष्टि दर के साथ 108 देशों में निर्यात
