उत्पाद विवरण:
|
| भाग संख्या: | ESD224DQAR | प्रकार: | जेनर |
|---|---|---|---|
| द्विदिश चैनल: | 4 | वोल्टेज - रिवर्स स्टैंडऑफ़ (टाइप): | 3.6V (अधिकतम) |
| वोल्टेज - ब्रेकडाउन (न्यूनतम): | 7.9V | वोल्टेज - क्लैम्पिंग (अधिकतम) @ Ipp: | 14 वी |

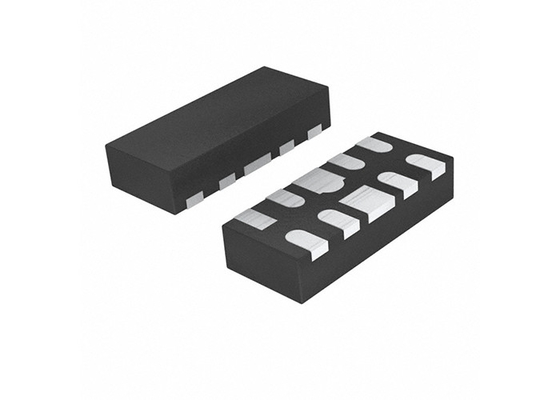

एकीकृत सर्किट चिप टीवीएस डायोड ESD224DQAR 4 कम क्लैंपिंग 4-चैनल ईएसडी सुरक्षा उपकरण
उत्पाद का विवरणESD224DQAR
ESD224DQAR उच्च गति अनुप्रयोगों जैसे USB 3.0 और HDMI 2 के लिए एक द्विदिशात्मक TVS ESD सुरक्षा डायोड सरणी है।0. ईएसडी 224 डीक्यूएआर को ईएसडी स्ट्राइक को आईईसी 61000-4-2 अंतरराष्ट्रीय मानक में निर्दिष्ट अधिकतम स्तर पर दूर करने के लिए रेट किया गया है।
विनिर्देशESD224DQAR
|
भाग संख्या |
ESD224DQAR |
|
वर्तमान - पीक पल्स (10/1000μs) |
2A (8/20μs) |
|
शक्ति - पीक पल्स |
17W |
|
विद्युत लाइन सुरक्षा |
नहीं |
|
आवेदन |
ईथरनेट, एचडीएमआई, यूएसबी |
|
क्षमता @ आवृत्ति |
0.5pF @ 1MHz |
|
परिचालन तापमान |
-40°C ~ 125°C (TA) |
|
माउंटिंग प्रकार |
सतह माउंट |
की विशेषताएंESD224DQAR
आईईसी 61000-4-2 स्तर 4 ईएसडी सुरक्षा
±12-kV संपर्क डिस्चार्ज
±15-kV एयर गैप डिस्चार्ज
IEC 61000-4-4 EFT सुरक्षाः80 A (5/50 ns)
आईईसी 61000-4-5 ओवरजॉग प्रोटेक्शनः 2 ए (8/20 μs)
आईओ क्षमताः0.5 पीएफ (सामान्य)
एचडीएमआई 2.0 संगत
अति-कम रिसाव वर्तमानः 0.1 एनए (सामान्य)
अल्ट्रा-लो ईएसडी क्लैंपिंग वोल्टेजः 16-एटीएलपी पर 8 वी (सिस्टम साइड)
6 जीबीपीएस तक उच्च गति इंटरफेस का समर्थन करता है
औद्योगिक तापमान सीमाः ¥40°C से +125°C
उद्योग मानक डीक्यूए पैकेज
ESD224DQAR के अनुप्रयोग
अंतिम उपकरण
सेट-टॉप बॉक्स
टीवी और मॉनिटर
लैपटॉप और डेस्कटॉप
डीवीडी, ब्लू-रे, मल्टीमीडिया प्लेयर
इंटरफेस
एचडीएमआई 2.0/1.4
ईथरनेट 10/100/1000 एमबीपीएस
यूएसबी 3.0
