उत्पाद विवरण:
|
| भाग संख्या: | CY9AF114LPMC-GE1 | Product Status: | Active |
|---|---|---|---|
| Core Processor: | ARM® Cortex®-M3 | Core Size: | 32-Bit Single-Core |
| Speed: | 40MHz | Connectivity: | CSIO, I²C, LINbus, SPI, UART/USART |
| प्रमुखता देना: | CY9AF114LPMC-GE1,32 बिट माइक्रोकंट्रोलर 40MHz,CY9AF114LPMC-GE1 32 बिट माइक्रोकंट्रोलर |
||

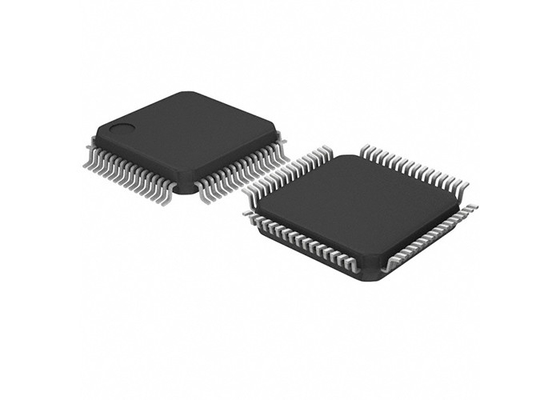

CY9AF114LPMC-GE1 32-बिट सिंगल-कोर 40MHz ARM कॉर्टेक्स-M3 FM3 माइक्रोकंट्रोलर
CY9AF114LPMC-GE1 का उत्पाद विवरण
CY9AF114LPMC-GE1 अत्यधिक एकीकृत 32-बिट माइक्रोकंट्रोलर है जो उच्च प्रदर्शन और लागत संवेदनशील एम्बेडेड नियंत्रण अनुप्रयोगों के लिए लक्षित है।
CY9AF114LPMC-GE1 ARM® Cortex®-M3 प्रोसेसर और ऑन-चिप फ्लैश मेमोरी और SRAM और मोटर कंट्रोल टाइमर, एडीसी, कम्युनिकेशन इंटरफेस (UART, CSIO, I2C,LIN).
CY9AF114LPMC-GE1 का विनिर्देश
|
परिधीय उपकरण |
डीएमए, एलवीडी, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |
|
I/O की संख्या |
51 |
|
प्रोग्राम मेमोरी का आकार |
256KB (256K x 8) |
|
प्रोग्राम मेमोरी प्रकार |
फ्लैश |
|
रैम का आकार |
32K x 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
2.7V ~ 5.5V |
|
डेटा कन्वर्टर्स |
A/D 9x12b SAR |
|
ऑसिलेटर प्रकार |
बाहरी, आंतरिक |
|
परिचालन तापमान |
-40°C ~ 105°C (TA) |
|
माउंटिंग प्रकार |
सतह माउंट |
CY9AF114LPMC-GE1 की विशेषता
SRAM, NOR फ्लैश डिवाइस का समर्थन करता है
8 चिप तक चुनता है
8-/16-बिट डेटा चौड़ाई
२५-बिट तक पता बिट
अधिकतम क्षेत्रफल आकारः 256 एमबीबाइट तक
पता/डेटा मल्टीप्लेक्स का समर्थन करता है
8 स्वतंत्र रूप से विन्यस्त और संचालित चैनल
स्थानांतरण पता क्षेत्रः 32 बिट (4 गीगाबाइट)
ट्रांसफर मोडः ब्लॉक ट्रांसफर/स्टार्ट ट्रांसफर/डिमांड ट्रांसफर
स्थानांतरण डेटा प्रकारः बाइट/आधा शब्द/शब्द
ट्रांसफर ब्लॉक की संख्याः 1 से 16
स्थानांतरणों की संख्याः 1 से 65536
अनुक्रमिक समीकरण प्रकार
अंतर्निहित 3 इकाइयां
रूपांतरण समयः 1.0 μs@5 V
प्राथमिकता रूपांतरण उपलब्ध (प्राथमिकता 2 स्तरों पर)
स्कैनिंग रूपांतरण मोड
16-बिट फ्री रन टाइमर × 3 घंटे/इकाई
इनपुट कैप्चर × 4 ch/ यूनिट
आउटपुट तुलना × 6 ch/ यूनिट
A/D सक्रियण तुलना × 3 ch/unit
वेवफॉर्म जनरेटर × 3 ch/ यूनिट
16-बिट पीपीजी टाइमर × 3 घंटे/इकाई
पीडब्ल्यूएम सिग्नल आउटपुट फ़ंक्शन
डीसी चॉपर तरंगरूप आउटपुट फ़ंक्शन
मृत टाइमर फ़ंक्शन
इनपुट कैप्चर फ़ंक्शन
ए/डी कनवर्टर सक्रिय फ़ंक्शन
डीटीआईएफ (मोटर आपातकालीन रोक) विराम समारोह
INITX पिन से रीसेट अनुरोध
पावर-ऑन रीसेट
सॉफ़्टवेयर रीसेट
वॉचडॉग टाइमर रीसेट
कम वोल्टेज डिटेक्टर रीसेट करें
घड़ी पर्यवेक्षक रीसेट करें
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| XCVU160-H1FLGB2104E | एफबीजीए-2104 |
| XCVU160-2FLGB2104E | एफबीजीए-2104 |
| XCVU160-2FLGC2104I | एफबीजीए-2104 |
| XCVU160-2FLGC2104E | एफबीजीए-2104 |
| XCVU125-2FLVB2104E | एफबीजीए-2104 |
| TPS55340QRTERQ1 | WQFN-16 |
| LP87565CRNFRQ1 | VQFN-26 |
| LM73606QRNPRQ1 | WQFN-30 |
| SPC560D40L3C4E0X | LQFP-100 |
| EP4CE10E22I8LN | TQFP-144 |
| MKV31F512VLL12 | LQFP-100 |
| DAC8830ICDR | एसओपी8 |
| TPS62162QDSGRQ1 | WSON-8 |
| TPS62290IDRVRQ1 | WSON-6 |
| TPS6281208QWRWYRQ1 | VQFN-HR-9 |
| LMR33620CQ5RNXRQ1 | VQFN-12 |
| LM61495Q3RPHRQ1 | VQFN16 |
| 71M6521FE | TQFP64 |
| MCIMX6Q6AVT10AC | BGA624 |
| MK60DN512ZVMD10 | बीजीए |
| SPC5602BF2MLL4 | LQFP100 |
| S5PV210AA0-LA40 | बीजीए |
| LT3021ES8 | एसओपी8 |
| SAF7746HW | TQFP100 |
| ADC141S626CIMM | एमएसओपी10 |
| LTC6254IMS | एमएसओपी16 |
| TPS63060DSCR | WSON-10 |
| EP3C10M164C8N | बीजीए |
| BGSA14GN10 | TSNP-10 |
| CY9AF114LPMC-GE1 | LQFP-64 |
