उत्पाद विवरण:
|
| Part Number: | STM32F469NEH6 | Core Size: | 32-Bit Single-Core |
|---|---|---|---|
| Speed: | 180MHz | परिचालन तापमान: | -40°C ~ 85°C (TA) |
| Oscillator Type: | Internal | माउंटिंग प्रकार: | सतह माउंट |
| प्रमुखता देना: | माइक्रोकंट्रोलर एमसीयू STM32F469NEH6,एसटीएम32एफ469एनईएच6,माइक्रोकंट्रोलर एमसीयू 32-बिट |
||

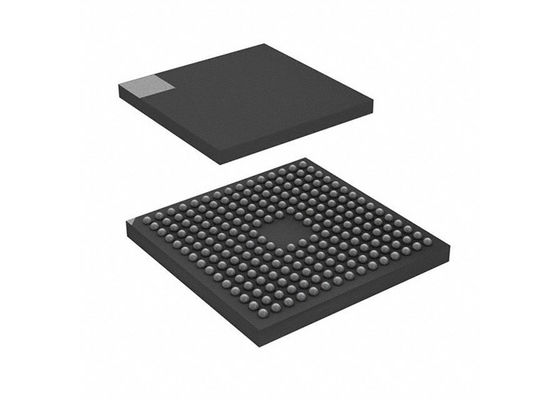

माइक्रोकंट्रोलर MCU STM32F469NEH6 32-बिट सिंगल-कोर 180MHz 512KB फ्लैश
STM32F469NEH6 का उत्पाद विवरण
STM32F469NEH6 उपकरण उच्च प्रदर्शन Arm® Cortex®-M4 32-बिट RISC कोर पर आधारित है जो 180 मेगाहर्ट्ज तक की आवृत्ति पर काम करता है।Cortex®-M4 कोर में एक फ्लोटिंग-पॉइंट यूनिट (FPU) एकल परिशुद्धता है जो सभी Arm® एकल-परिशुद्धता डेटा-प्रसंस्करण निर्देशों और डेटा प्रकारों का समर्थन करती हैयह डीएसपी निर्देशों और एक मेमोरी प्रोटेक्शन यूनिट (एमपीयू) के पूर्ण सेट को भी लागू करता है जो एप्लिकेशन सुरक्षा को बढ़ाता है।
STM32F469NEH6 का विनिर्देश
|
भाग संख्या |
STM32F469NEH6 |
|
कनेक्टिविटी |
CANbus, EBI/EMI, ईथरनेट, I2C, IrDA, LINbus, SAI, SDIO, SPI, UART/USART, USB, USB OTG |
|
परिधीय उपकरण |
ब्राउन आउट डिटेक्ट/रीसेट, डीएमए, आई2एस, एलसीडी, पीओआर, पीडब्ल्यूएम, डब्ल्यूडीटी |
|
I/O की संख्या |
161 |
|
प्रोग्राम मेमोरी का आकार |
512KB (512K x 8) |
|
प्रोग्राम मेमोरी प्रकार |
फ्लैश |
|
रैम का आकार |
384K x 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
1.7V ~ 3.6V |
|
डेटा कन्वर्टर्स |
A/D 24x12b; D/A 2x12b |
STM32F469NEH6 की विशेषता
ओटीपी मेमोरी के 512 बाइट
दो बैंकों में व्यवस्थित फ्लैश मेमोरी के 2 एमबी तक पढ़ने-लिखने की अनुमति देता है
सीसीएम (कोर जुड़ा हुआ मेमोरी) डेटा रैम के 64 केबी सहित 384+4 केबी एसआरएएम
एलसीडी समानांतर इंटरफ़ेस, 8080/6800 मोड
एक्सजीए रिज़ॉल्यूशन तक का समर्थन करने वाला एलसीडी टीएफटी नियंत्रक
MIPI® DSI होस्ट नियंत्रक 720p 30 हर्ट्ज रिज़ॉल्यूशन तक समर्थन
1.7V से 3.6V तक आवेदन आपूर्ति और I/O
पीओआर, पीडीआर, पीवीडी और बीओआर
4 से 26 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर
आंतरिक 16 मेगाहर्ट्ज कारखाना-ट्रिमिंग आरसी (1% सटीकता)
कैलिब्रेशन के साथ आरटीसी के लिए 32 केएचजेड ऑसिलेटर
कैलिब्रेशन के साथ आंतरिक 32 kHz आरसी
१५७ तक तेज़ आई/ओ तक ९० मेगाहर्ट्ज़ तक
159 5 वी-सहिष्णुता वाले आई/ओ तक
21 संचार इंटरफेस तक
तीन I2C इंटरफेस तक (SMBus/PMBus)
चार यूएसएआरटी और चार यूएआरटी तक (11.25 एमबीटी/सेकंड, आईएसओ7816 इंटरफ़ेस, लिन, इरडा, मॉडेम नियंत्रण)
आंतरिक ऑडियो पीएलएल या बाहरी घड़ी के माध्यम से ऑडियो वर्ग सटीकता के लिए छह एसपीआई (45 एमबीआईटी/एस) तक, दो म्यूक्टेड फुल-डुप्लेक्स आई 2 एस के साथ
यूएसबी 2.0 फुल स्पीड डिवाइस/होस्ट/ओटीजी कंट्रोलर ऑन-चिप PHY के साथ
USB 2.0 हाई स्पीड/फुल स्पीड डिवाइस/होस्ट/OTG कंट्रोलर के साथ समर्पित DMA, ऑन-चिप फुल स्पीड PHY और ULPI
समर्पित यूएसबी पावर रेल जो पूरे एमसीयू पावर सप्लाई रेंज में ऑन-चिप पीएचवाई के संचालन को सक्षम करती है
समर्पित डीएमए के साथ 10/100 ईथरनेट मैकः आईईईई 1588v2 हार्डवेयर, एमआईआई/आरएमआईआई का समर्थन करता है
8- से 14-बिट समानांतर कैमरा इंटरफेस 54 एमबी / एस तक।
वास्तविक यादृच्छिक संख्या जनरेटर
सीआरसी गणना इकाई
आरटीसीः उप-दूसरी सटीकता, हार्डवेयर कैलेंडर
96-बिट अद्वितीय आईडी
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| STM32F746BGT6 | LQFP-208 |
| ST2149BQTR | QFN12 |
| ST72F324K6B6 | डीआईपी-32 |
| STM32L072CZY6TR | WLCSP49 |
| STM8S207R6T6 | LQFP-64 |
| STM32F746VGT6 | LQFP-100 |
| STM32F746IGK6 | UFBGA-201 |
| ST62T00CM6 | एसओपी-16 |
| STM32F745ZET6 | LQFP-144 |
| STOD02PUR | QFN12 |
| STHDLS101QTR | QFN48 |
| STM32F401VCT6 | LQFP-100 |
| STM32F423CHU6 | UFQFN-48 |
| STM32F401VBT6 | LQFP-100 |
| STM32H757IIT6 | LQFP-176 |
| STM32F401RBT6 | WLCSP-49 |
| STM32F401CEY6 | WLCSP-49 |
| STM32F437VGT6 | LQFP-100 |
| STM32F437ZGT6 | LQFP-144 |
| STM32F400CBT6 | LQFP-48 |
| STM32F401CCU6 | UFQFN-48 |
| STM32F401CBY6 | WLCSP-49 |
| STM32F401CBU6 | UFQFN-48 |
| STM32F402VCT6 | LQFP-100 |
| STM32F745IET6 | LQFP-176 |
| STM32L151ZET6 | LQFP-144 |
| STM32F722RET7 | LQFP-64 |
| STM32F423VHH6 | UFBGA-100 |
| STM32G071G8U6 | UFQFPN-28 |
| STM32L052C6T6 | LQFP-48 |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. क्या आपके उत्पाद मूल हैं?
एकः हाँ, सभी उत्पादों मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
उत्तर: हम आईएसओ 9001:2015 प्रमाणित कंपनी और ईआरएआई के सदस्य हैं।
प्रश्न: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
एकः हाँ,हम नमूना आदेश और छोटे आदेश का समर्थन. नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है.
प्रश्न: मेरा आदेश कैसे भेजें? क्या यह सुरक्षित है?
एकःहम एक्सप्रेस का उपयोग करने के लिए जहाज,जैसे डीएचएल,फेडेक्स,यूपीएस,टीएनटी,ईएमएस. हम भी अपने सुझाए गए फोरवेडर का उपयोग कर सकते हैं.उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.
प्रश्न: लीड टाइम के बारे में क्या?
एकः हम 5 कार्य दिवसों के भीतर स्टॉक भागों जहाज कर सकते हैं. अगर स्टॉक के बिना, हम अपने आदेश मात्रा के आधार पर आप के लिए नेतृत्व समय की पुष्टि करेंगे.
