उत्पाद विवरण:
|
| भाग संख्या: | QPF4200SR | कार्यकारी आवृति: | 2.412 गीगाहर्ट्ज़ से 2.484 गीगाहर्ट्ज़ |
|---|---|---|---|
| एनएफ - शोर चित्रा: | 2.1 डीबी | ऑपरेटिंग आपूर्ति वोल्टेज: | 5 वी |
| ऑपरेटिंग आपूर्ति वर्तमान: | 320 एमए | अधिकतम ऑपरेटिंग तापमान: | + 85 सी |
| प्रमुखता देना: | QPF4200SR एकीकृत सर्किट आईसी चिप,QPF4200SR आईसी एकीकृत चिप,QFN-16 इलेक्ट्रॉनिक आईसी चिप्स |
||

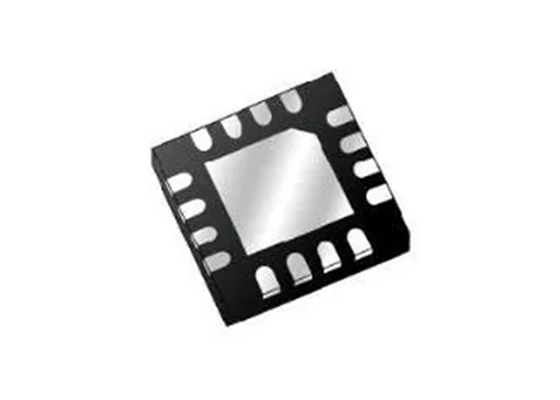

एकीकृत सर्किट चिप QPF4200SR 2.4GHz वाई-फाई फ्रंट एंड मॉड्यूल QFN-16 पैकेज
QPF4200SR का उत्पाद विवरण
QPF4200SR एक एकीकृत फ्रंट एंड मॉड्यूल (FEM) है जिसे वाई-फाई 6 (802.11ax) सिस्टम के लिए डिज़ाइन किया गया है। कॉम्पैक्ट फॉर्म फैक्टर और एकीकृत मिलान एप्लिकेशन में लेआउट क्षेत्र को कम करता है।
QPF4200SR में 2.4 GHz पावर एम्पलीफायर (PA), रेगुलेटर, सिंगल पोल टू थ्रो स्विच (SP2T), बायपास करने योग्य कम शोर एम्पलीफायर (LNA) और DC पावर डिटेक्टर को एक ही डिवाइस में एकीकृत किया गया है।
QPF4200SR के विनिर्देश
|
भाग संख्या |
QPF4200SR |
|
लाभः |
33 डीबी |
|
न्यूनतम संचालन तापमानः |
- 40 C |
|
नमी के प्रति संवेदनशीलः |
हाँ |
|
OIP3 - तीसरा आदेश अवरोधन: |
10 डीबीएम |
|
पी 1 डीबी - संपीड़न बिंदुः |
29 डीबीएम |
QPF4200SR की विशेषताएं
2412-2484 MHz
POUT = +19 dBm MCS11 HE40 -43 dB डायनामिक EVM
POUT = +21 dBm MCS9 VHT40 -35 dB डायनामिक EVM
POUT = +22.5 डीबीएम एमसीएस7 वीएचटी40 -30 डीबी डायनामिक ईवीएम
POUT = +25 dBm HT20 MCS0 स्पेक्ट्रल मास्क अनुपालन
POUT = +26 dBm 11b स्पेक्ट्रल मास्क अनुपालन
+5 वी ऑपरेशन के लिए अनुकूलित
33 डीबी टीएक्स लाभ
2.1 डीबी शोर आंकड़ा
15.5 डीबी आरएक्स लाभ और 6 डीबी बायपास हानि
आरएक्स पथ पर 25 डीबी 5 जीएचजेड रिजेक्शन
एकीकृत डीसी पावर डिटेक्टर
QPF4200SR के अनुप्रयोग
पहुँच बिंदु
वायरलेस राउटर
आवासीय प्रवेश द्वार
ग्राहक परिसर उपकरण
वस्तुओं का इंटरनेट
