उत्पाद विवरण:
|
| भाग संख्या: | STGW25M120DF3 | आईजीबीटी प्रकार: | ट्रेंच फील्ड स्टॉप |
|---|---|---|---|
| वोल्टेज - कलेक्टर एमिटर ब्रेकडाउन (अधिकतम): | 1200 वी | वर्तमान - कलेक्टर (आईसी) (अधिकतम): | 50 ए |
| वर्तमान - कलेक्टर स्पंदित (आईसीएम): | 100 ए | वीसीई (ऑन) (अधिकतम) @ वीजीई, आईसी: | 2.3वी @ 15वी, 25ए |

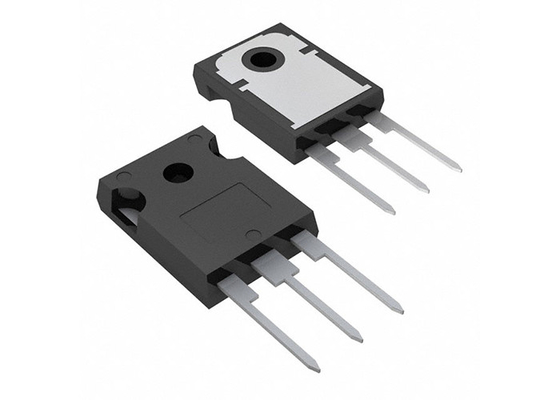

एकीकृत सर्किट चिप STGW25M120DF3 1200V IGBT ट्रेंच फील्ड स्टॉप ट्रांजिस्टर TO-247-3
उत्पाद का विवरण STGW25M120DF3
STGW25M120DF3 एक उन्नत मालिकाना ट्रेंच गेट फील्ड-स्टॉप संरचना का उपयोग करके विकसित एक आईजीबीटी है। यह उपकरण एम श्रृंखला आईजीबीटी का हिस्सा है,जो इन्वर्टर सिस्टम के प्रदर्शन और दक्षता के बीच एक इष्टतम संतुलन का प्रतिनिधित्व करते हैं जहां कम हानि और शॉर्ट सर्किट कार्यक्षमता आवश्यक है.
STGW25M120DF3 का विनिर्देश
|
भाग संख्या |
STGW25M120DF3 |
|
शक्ति - अधिकतम |
375 W |
|
स्विचिंग एनर्जी |
850μJ (चालू), 1.3mJ (बंद) |
|
इनपुट प्रकार |
मानक |
|
गेट चार्ज |
85 ई.पू. |
|
Td (चालू/बंद) @ 25°C |
28 एनएस/150 एनएस |
|
परीक्षण की स्थिति |
600V, 25A, 15Ohm, 15V |
|
रिवर्स रिकवरी टाइम (trr) |
265 ns |
|
परिचालन तापमान |
-55°C ~ 175°C (TJ) |
|
माउंटिंग प्रकार |
छेद से |
STGW25M120DF3 की विशेषताएं
अधिकतम जंक्शन तापमानः TJ = 175 °C
10 μs शॉर्ट सर्किट का सामना करने का समय
कम वीसीई (सैट) = 1.85 वी (सामान्य) @ आईसी = 25 ए
संकीर्ण पैरामीटर वितरण
सकारात्मक VCE (sat) तापमान गुणांक
कम थर्मल प्रतिरोध
नरम और तेज़ वसूली वाला समानांतर विरोधी डायोड
एसटीजीडब्ल्यू25एम120डीएफ3 के अनुप्रयोग
औद्योगिक ड्राइव
यूपीएस
सौर
वेल्डिंग
