16 चैनल अल्ट्रासाउंड AFE AFE58JD28ZAV 14-बिट 65-MSPS या 12-बिट 80-MSPS ADC

16 चैनल अल्ट्रासाउंड AFE AFE58JD28ZAV 14-बिट 65-MSPS या 12-बिट 80-MSPS ADC

AFE58JD28ZAV का उत्पाद विवरण

AFE58JD28ZAV डिवाइस एक उच्च-एकीकृत, एनालॉग फ्रंट-एंड (AFE) समाधान है जिसे विशेष रूप से अल्ट्रासाउंड सिस्टम के लिए डिज़ाइन किया गया है जहाँ उच्च प्रदर्शन, कम शक्ति और छोटे आकार की आवश्यकता होती है।

AFE58JD28ZAV की उत्पाद विशेषताएं

AFE58JD28ZAV की विशेषताएं

• अल्ट्रासाउंड अनुप्रयोगों के लिए 16-चैनल AFE: TGC और CW मोड के लिए अनुकूलित सिग्नल चेन
• चार प्रोग्राम करने योग्य टीजीसी प्रोफाइल
• निम्न-शोर एम्पलीफायर (एलएनए) के साथ:
• प्रोग्रामेबल गेन: 21 डीबी, 18 डीबी और 15 डीबी
• रैखिक इनपुट सिग्नल आयाम: 0.37 वीपीपी, 0.5 वीपीपी, और 0.71 वीपीपी
• वोल्टेज-नियंत्रित एटेन्यूएटर (VCAT): एटेन्यूएशन रेंज: 0 dB-36 dB
• प्रोग्रामेबल गेन एम्पलीफायर (पीजीए): 3 डीबी के चरणों में 18 डीबी-27 डीबी
• तृतीय-क्रम, रैखिक-चरण, निम्न-पास फ़िल्टर (LPF): कटऑफ आवृत्ति 10 MHz से 30 MHz तक
• एडीसी मोड (आइडल-चैनल एसएनआर): 14-बिट, 65-एमएसपीएस मोड: 75-डीबीएफएस/12-बिट, 80-एमएसपीएस मोड: 72-डीबीएफएस
• शोर और शक्ति के लिए अनुकूलित: टीजीसी मोड: 102 मेगावाट/सीएच 0.8 एनवी/√Hz पर,
• 65-एमएसपीएस, 14-बिट आउटपुट
• सीडब्ल्यू मोड: 63 मेगावाट/सीएच
• उत्कृष्ट डिवाइस-टू-डिवाइस गेन मैचिंग: ±0.4 डीबी (विशिष्ट)
• तेज और लगातार अधिभार वसूली
• सतत तरंग (CW) पथ के साथ: 1-kHz फ़्रीक्वेंसी ऑफ़सेट ऑफ़ 2.5-मेगाहर्ट्ज़ कैरियर पर -159 dBc/Hz का निम्न क्लोज़-इन चरण शोर
• चरण संकल्प: λ / 16
• 16x और 8x सीडब्ल्यू घड़ियों का समर्थन करता है
• 12-डीबी तीसरे और पांचवें हार्मोनिक्स का दमन
• डिजिटल I/Q डेमोडुलेटर: भिन्नात्मक डेसीमेशन फ़िल्टर M = 1 से 63 के साथ
• 0.25 की वृद्धि
• डेसीमेशन के बाद डेटा थ्रूपुट में कमी
• 32 प्रीसेट प्रोफाइल के साथ ऑन-चिप रैम
• एलवीडीएस इंटरफ़ेस 1 जीबीपीएस तक की गति के साथ
• 5-जीबीपीएस जेईएसडी इंटरफेस: जेईएसडी204बी सबक्लास 0, 1, और 2/2, 4, या 8 चैनल प्रति जेईएसडी लेन

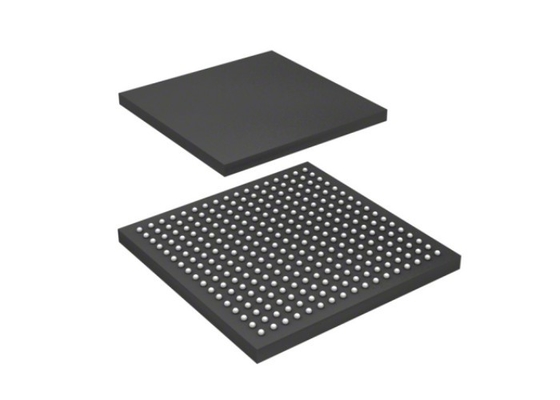

• छोटा पैकेज: 15-मिमी × 15-मिमी एनएफबीजीए-289

AFE58JD28ZAV के अनुप्रयोग

• मेडिकल अल्ट्रासाउंड इमेजिंग
• अविनाशी मूल्यांकन उपकरण
• सोनार इमेजिंग उपकरण

AFE58JD28ZAV का सरलीकृत ब्लॉक आरेख
