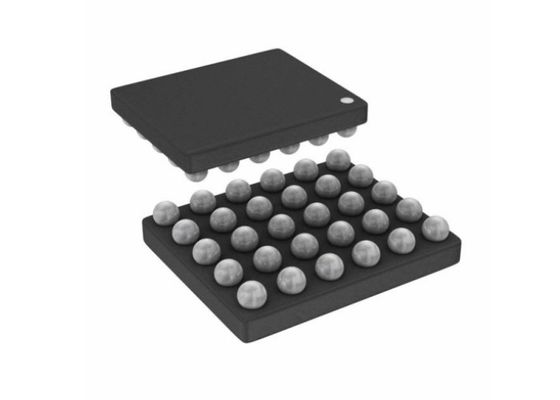

4 चैनल AFE49I30YZR अल्ट्रा-स्मॉल इंटीग्रेटेड एनालॉग फ्रंट एंड - AFE 24 बिट 30-DSBGA

4 चैनल AFE49I30YZR अल्ट्रा-स्मॉल इंटीग्रेटेड एनालॉग फ्रंट एंड - AFE 24 बिट 30-DSBGA

AFE49I30YZR का उत्पाद विवरण

AFE49I30YZR ऑप्टिकल बायो-सेंसिंग/PPG और ECG माप अनुप्रयोगों के लिए एक एनालॉग फ्रंट-एंड है।डिवाइस छह स्विचिंग लाइट-एमिटिंग डायोड (एलईडी) और चार फोटोडायोड तक का समर्थन करता है।24 सिग्नल चरणों तक परिभाषित किया जा सकता है और पीपीजी या ईसीजी संकेतों को प्रत्येक चरण से सिंक्रनाइज़ तरीके से प्राप्त किया जा सकता है।

AFE49I30YZR की विशिष्टता

AFE49I30YZR की विशेषताएं

• 24 चरणों तक सिग्नल अधिग्रहण का समर्थन करता है
• प्रत्येक पीपीजी चरण में 6 एलईडी, 4 पीडी का लचीला आवंटन
• पीपीजी या ईसीजी के रूप में कॉन्फ़िगर करने योग्य प्रत्येक चरण के साथ सिंक्रनाइज़ पीपीजी / ईसीजी सिग्नल अधिग्रहण, और विभिन्न डेटा दरों पर
• सिंक्रोनाइज़्ड PPG/ECG 1 kHz डेटा रेट तक सपोर्ट करता है
• ईसीजी-ओनली मोड 4 किलोहर्ट्ज़ डेटा दर तक का समर्थन करता है
• PPG सिग्नल चेन:
• 16 µA PD करंट पर 108-dB तक सिस्टम SNR
• विशिष्ट मूल्य के साथ पहनने योग्य डिवाइस पर निरंतर संचालन के लिए निम्न धारा: एक एलईडी के लिए 15 µA, रिसीवर के लिए 20 µA
• पीपीजी ट्रांसमीटर:
• सामान्य एनोड एलईडी कॉन्फ़िगरेशन का समर्थन करता है
• 25 mA से 250 mA तक समायोज्य रेंज के साथ 8-बिट प्रोग्रामेबल एलईडी करंट
• स्वतंत्र प्रति-चरण वर्तमान नियंत्रण के साथ समानांतर में दो एल ई डी को आग लगाने का तरीका
• प्रोग्राम करने योग्य एलईडी ऑन-टाइम प्रति चरण
• SpO2, HRM, या मल्टी-वेवलेंथ HRM के लिए 6 LED का एक साथ समर्थन
• पीपीजी रिसीवर:
• 4 टाइम-मल्टीप्लेक्स फोटोडायोड इनपुट का समर्थन करता है
• एक साथ दो पीडी चैनलों का नमूना लेने के लिए 2 समानांतर रिसीवर
• 8-बिट प्रति-चरण नियंत्रण और 255-μA तक समायोज्य सीमा के साथ प्रत्येक टीआईए इनपुट पर व्यक्तिगत परिवेश ऑफसेट घटाव डीएसी
• 5-बिट प्रति-चरण नियंत्रण के साथ प्रत्येक टीआईए इनपुट पर व्यक्तिगत एलईडी ऑफसेट घटाव डीएसी और
• 15.5-µA श्रेणी
• 10 हर्ट्ज तक 100 डीबी परिवेश अस्वीकृति के करीब
• प्रोग्राम करने योग्य बैंडविड्थ के साथ शोर फ़िल्टरिंग
• ट्रांसिम्पेडेंस गेन: 3.7 kΩ से 1 MΩ
• ईसीजी सिग्नल चेन
• बायस के लिए आरएलडी आउटपुट के साथ 1-लीड ईसीजी
• INA 1.6 - 13 से प्रोग्राम करने योग्य है
• 4-kHz नमूना दर पर <1 µVrms इनपुट शोर (1-150 Hz बैंडविड्थ में)
• इंटीग्रेटेड 450 हर्ट्ज लो पास फिल्टर
• 3.125-100 एनए करंट और प्रोग्रामेबल इंटरप्ट के साथ एसी, डीसी लीड-ऑफ डिटेक्ट
• बाहरी घड़ी और आंतरिक थरथरानवाला मोड का समर्थन करता है
• सिस्टम मास्टर घड़ी के साथ सिंक्रनाइज़ किए गए डेटा को प्राप्त करने का विकल्प
• परिवेश, एलईडी से डीसी का स्वचालित रद्दीकरण
• फीफो 128-नमूना गहराई के साथ
• I2C इंटरफ़ेस
• 2.6-मिमी × 2.1-मिमी DSBGA, 0.4-मिमी पिच
• आपूर्ति: आरएक्स: 1.7 वी-1.9 वी (एलडीओ बायपास);1.9 वी-3.6 वी (एलडीओ सक्षम), टीएक्स: 3 वी-5.5 वी, आईओ: 1.7-3.6 वी
• 2 सप्लाई के साथ ऑपरेशन को सपोर्ट करता है - 1.8 V, 5 V

AFE49I30YZR के अनुप्रयोग

• पहनने योग्य डिवाइस पर ईसीजी
• पीटीटी-आधारित रक्तचाप के लिए सिंक्रनाइज़ पीपीजी, ईसीजी
• वियरेबल्स, हीराबल्स के लिए ऑप्टिकल हार्ट-रेट मॉनिटरिंग (एचआरएम) और हार्टरेट वेरिएबिलिटी (एचआरवी)।
• पल्स ऑक्सीमेट्री (SpO2) माप
• अधिकतम ऑक्सीजन खपत (वीओ 2 मैक्स)

AFE49I30YZR का सरलीकृत योजनाबद्ध
