उत्पाद विवरण:
|
| भाग संख्या: | एडीएस1258आईआरटीसीआर | बिट्स की संख्या: | 24 |
|---|---|---|---|
| नमूनाकरण दर (प्रति सेकंड): | 125k | इनपुट की संख्या: | 8, 16 |
| निवेष का प्रकार: | डिफरेंशियल, सिंगल एंडेड | विन्यास: | MUX-एडीसी |

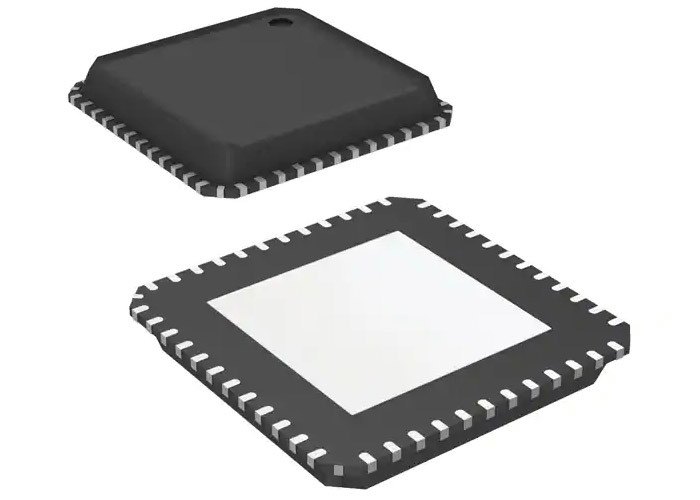

इंटीग्रेटेड सर्किट चिप ADS1258IRTCR 16-चैनल 24-बिट एनालॉग-टू-डिजिटल कन्वर्टर
का उत्पाद विवरणएडीएस1258आईआरटीसीआर
ADS1258IRTCR एक 16-चैनल (मल्टीप्लेक्स), कम-शोर, 24-बिट, डेल्टा-सिग्मा (OE) एनालॉग-टू-डिजिटल कनवर्टर (ADC) है जो 1.8k से 23.7k तक चैनल स्कैन दरों पर सिंगल-साइकिल सेटल्ड डेटा प्रदान करता है। नमूने प्रति सेकंड (एसपीएस) प्रति चैनल।एक लचीला इनपुट मल्टीप्लेक्सर 5V के पूर्ण-स्तरीय अंतर रेंज के साथ आठ अंतर या 16 सिंगल एंडेड इनपुट के संयोजन को स्वीकार करता है या 5V संदर्भ के साथ काम करते समय +2.5V की सच्ची द्विध्रुवी श्रेणी।चौथे क्रम के डेल्टा-सिग्मा मॉड्यूलेटर के बाद कम-शोर प्रदर्शन के लिए अनुकूलित पांचवां क्रम सिनस डिजिटल फिटर होता है।
की विशिष्टताएडीएस1258आईआरटीसीआर
|
भाग संख्या |
एडीएस1258आईआरटीसीआर |
|
ए/डी कन्वर्टर्स की संख्या |
1 |
|
वास्तुकला |
सिग्मा-डेल्टा |
|
संदर्भ प्रकार |
बाहरी |
|
वोल्टेज - आपूर्ति, एनालॉग |
5वी |
|
वोल्टेज - आपूर्ति, डिजिटल |
2.7 वी ~ 5.25 वी |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 105 डिग्री सेल्सियस |
विशेषताएँ काएडीएस1258आईआरटीसीआर
24 बिट्स, कोई मिसिंग कोड नहीं
फिक्स्ड-चैनल या स्वचालित चैनल स्कैन
फिक्स्ड-चैनल डेटा दर: 125kSPS
ऑटो-स्कैन डेटा दर: 23.7kSPS/चैनल
एकल-रूपांतरण व्यवस्थित डेटा
16 सिंगल-एंडेड या 8 डिफरेंशियल इनपुट
यूनिपोलर (+5V) या बाइपोलर (+2.5V) ऑपरेशन
कम शोर: 2.8μVRMs 1.8kSPS पर,
0.0003% इंटीग्रल नॉनलाइनरिटी
ओपन-सेंसर डिटेक्शन
रूपांतरण नियंत्रण पिन
बाहरी सिग्नल कंडीशनिंग के लिए मल्टीप्लेक्सर आउटपुट
ऑन-चिप तापमान, संदर्भ, ऑफसेट, लाभ और आपूर्ति वोल्टेज रीडबैक
42mW बिजली अपव्यय
स्टैंडबाय, स्लीप और पावर-डाउन मोड
8 सामान्य-उद्देश्य इनपुट/आउटपुट (GPIO)
32.768kHz क्रिस्टल ऑसिलेटर या बाहरी घड़ी
ADS1258IRTCR के अनुप्रयोग
चिकित्सा, वैमानिकी और प्रक्रिया नियंत्रण
मशीन और सिस्टम निगरानी
फास्ट स्कैन मल्टी-चैनल इंस्ट्रूमेंटेशन
औद्योगिक प्रणाली
परीक्षण और मापन प्रणाली
