उत्पाद विवरण:
|
| भाग संख्या: | एडीएस8422आईबीपीएफबीआर | संकल्प: | 16 बिट |
|---|---|---|---|
| नमूनाकरण दर: | 4 एमएस/एस | शोर अनुपात का संकेत: | 92 डीबी |
| बिजली की खपत: | 155 मेगावाट | Reference Voltage: | 4.75 V |
ADS8422IBPFBR पूरी तरह से अंतर इनपुट माइक्रोपावर नमूनाकरण एनालॉग से डिजिटल कनवर्टर
उत्पाद का विवरण ADS8422IBPFBR
ADS8422IBPFBR एक 16-बिट, 4-MHz AD कनवर्टर है जिसमें एक आंतरिक 4.096-V संदर्भ है। डिवाइस में एक 16-बिट कैपेसिटर-आधारित मल्टी-बिट SAR A / D कनवर्टर शामिल है जिसमें अंतर्निहित नमूना और पकड़ है।इस कनवर्टर में एक पूर्ण 16-बिट इंटरफ़ेस और एक 8-बिट विकल्प शामिल है जहां आवश्यक होने पर दो 8-बिट रीड चक्रों का उपयोग करके डेटा पढ़ा जाता है.
विनिर्देशADS8422IBPFBR
|
भाग संख्या |
ADS8422IBPFBR |
|
इनपुट की संख्या |
1 |
|
इनपुट प्रकार |
अंतर |
|
डेटा इंटरफ़ेस |
समानांतर |
|
विन्यास |
एस/एच-एडीसी |
|
अनुपात - एस/एचःएडीसी |
1:1 |
|
ए/डी कन्वर्टर्स की संख्या |
1 |
|
वास्तुकला |
एसएआर |
|
संदर्भ प्रकार |
बाहरी, आंतरिक |
|
वोल्टेज - आपूर्ति, एनालॉग |
5V |
|
वोल्टेज - आपूर्ति, डिजिटल |
2.7V ~ 5.25V |
|
परिचालन तापमान |
-40°C ~ 85°C |
विशेषताएं काADS8422IBPFBR
पूर्ण अंतर इनपुट के साथ छद्म द्विध्रुवीय इनपुट रेंज -4 वी से +4 वी
4-एमएसपीएस पर 16-बिट एनएमसी
1LSB INL प्रकार
92dB एसएनआर, -102dB टीएचडी टाइप 100 किलोहर्ट्ज इनपुट के साथ
आंतरिक 4.096-वोल्ट संदर्भ और संदर्भ बफर REFIN/2 एनालॉग इनपुट कॉमन-मोड वोल्टेज सेट करने के लिए उपलब्ध
शून्य विलंबता
उच्च गति समानांतर इंटरफ़ेस
एकल आपूर्ति संचालन क्षमता
कम पावरः 155 एमडब्ल्यू 4 मेगाहर्ट्ज पर प्रकार, लचीली पावर-डाउन स्कीम
पिन आउट ADS8412/8402 के समान

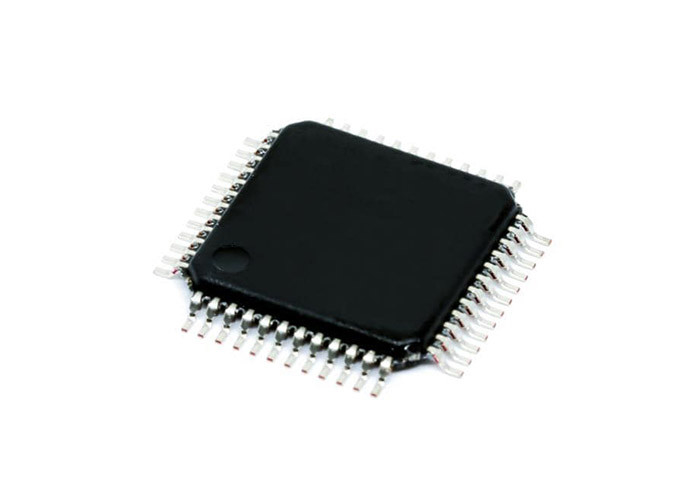

48-पिन 9x9 TQFP पैकेज
ADS8422IBPFBR के अनुप्रयोग
डीडब्ल्यूडीएम
उपकरण
उच्च-गति, उच्च-रिज़ॉल्यूशन, शून्य विलंबता डेटा अधिग्रहण प्रणाली
ट्रांसड्यूसर इंटरफ़ेस
चिकित्सा उपकरण
स्पेक्ट्रम विश्लेषण
एटीई
