उत्पाद विवरण:
|
| Part Number: | ACPL-K34T-560E | Number of Channels: | 1 |
|---|---|---|---|
| Voltage - Isolation: | 5000Vrms | Common Mode Transient Immunity: | 50kV/µs |
| Propagation Delay tpLH / tpHL: | 110ns, 110ns | Pulse Width Distortion: | 40ns |
| प्रमुखता देना: | ACPL-K34T-560E,ACPL-K34T-560E MOSFET,एमओएसएफईटी गेट ड्राइव ऑप्टोकपलर |
||

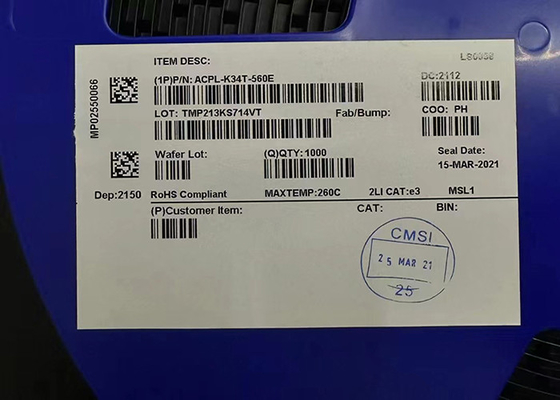

ACPL-K34T-560E ऑटोमोटिव 2.5 A पीक हाई आउटपुट करंट MOSFET गेट ड्राइव ऑप्टोकॉप्लर
का उत्पाद विवरण ACPL-K34T-560E
ACPL-K34T-560E में तेजी से प्रसार विलंब और तंग समय तिरछा है, आदर्श रूप से AC-DC और DC-DC कन्वर्टर्स में उपयोग किए जाने वाले ड्राइविंग पावर MOSFETs के लिए डिज़ाइन किया गया है।आउटपुट चरण की उच्च ऑपरेटिंग वोल्टेज रेंज गेट नियंत्रित उपकरणों द्वारा आवश्यक ड्राइव वोल्टेज प्रदान करती है।
की विशिष्टताACPL-K34T-560E
|
भाग संख्या |
ACPL-K34T-560E |
|
उदय / पतन का समय (टाइप) |
10एनएस, 10एनएस |
|
करंट - आउटपुट हाई, लो |
2ए, 2ए |
|
वर्तमान - पीक आउटपुट |
2.5ए |
|
वोल्टेज - फॉरवर्ड (वीएफ) (टाइप) |
1.5 वी |
|
करंट - डीसी फॉरवर्ड (अगर) (अधिकतम) |
20 एमए |
|
वोल्टेज - आउटपुट आपूर्ति |
10 वी ~ 20 वी |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
विशेषताएँ काACPL-K34T-560E
AEC-Q100 ग्रेड 1 टेस्ट दिशानिर्देशों के लिए योग्य
ऑटोमोटिव तापमान रेंज: -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस
पीक आउटपुट करंट: 2.0 ए मिनट।
रेल-टू-रेल आउटपुट वोल्टेज
प्रसार विलंब: 110 एनएस मैक्स।
डेड टाइम डिस्टॉर्शन: +50 एनएस/-40 एनएस
हिस्टैरिसीस के साथ एलईडी वर्तमान इनपुट ड्राइव
कॉमन मोड रिजेक्शन (CMR): 50 kV/µs min.वीसीएम = 1500 वी पर
कम आपूर्ति करंट बूटस्ट्रैप हाफ-ब्रिज टोपोलॉजी की अनुमति देता है: ICC = 3.9 mA अधिकतम।
पावर MOSFET के लिए हिस्टैरिसीस के साथ वोल्टेज लॉक-आउट (UVLO) सुरक्षा के तहत
वाइड ऑपरेटिंग वीसीसी रेंज: 10 वी से 20 वी
ACPL-K34T-560E के अनुप्रयोग
हाइब्रिड पावर ट्रेन डीसी / डीसी कनवर्टर
ईवी/पीएचईवी चार्जर
ऑटोमोटिव आइसोलेटेड MOSFET गेट ड्राइव
एसी और ब्रशलेस डीसी मोटर ड्राइव
