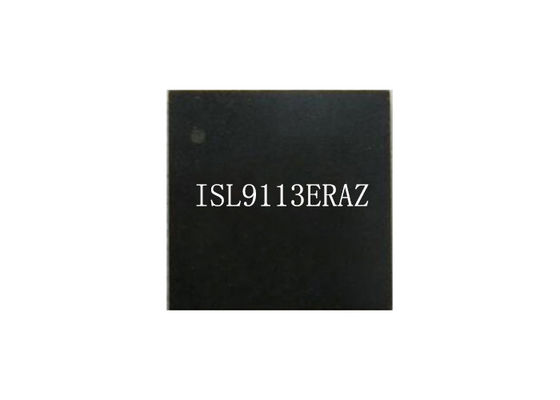

ISL9113ERAZ इंटीग्रेटेड सर्किट चिप सिंक्रोनस बूस्ट कनवर्टर DFN8 बूस्ट रेगुलेटर
उत्पाद विवरण
ISL9113ERAZ तीन-सेल क्षारीय, NiCd, NiMH या एक-सेल Li-Ion/Li-Polymer बैटरी द्वारा संचालित उपकरणों के लिए एक बिजली आपूर्ति समाधान प्रदान करता है। यह USB-OTG या पोर्टेबल HDMI अनुप्रयोगों के लिए या तो एक निश्चित 5V या एक समायोज्य आउटपुट विकल्प प्रदान करता है।
ISL9113ERAZ को 3V इनपुट और 5V आउटपुट से 500mA की आपूर्ति करने की गारंटी है, जिसमें विशिष्ट 1.3A पीक करंट लिमिट है। इसकी उच्च 1.8MHz स्विचिंग आवृत्ति छोटे, कम-प्रोफाइल इंडक्टर्स और सिरेमिक कैपेसिटर के उपयोग की अनुमति देती है ताकि समग्र समाधान के आकार को कम किया जा सके।
यह आंतरिक रूप से मुआवजा, पूरी तरह से एकीकृत सिंक्रोनस कनवर्टर न्यूनतम बाहरी घटकों के साथ दक्षता के लिए अनुकूलित है। हल्के भार पर, डिवाइस स्किप मोड में प्रवेश करता है और केवल 20μA शांत धारा का उपभोग करता है, जिसके परिणामस्वरूप हल्के भार पर उच्च दक्षता और अधिकतम बैटरी जीवन होता है।
उत्पाद विशेषताएँ
| पार्ट नंबर |
ISL9113ERAZ |
| फ़ंक्शन |
स्टेप-अप |
| आउटपुट कॉन्फ़िगरेशन |
पॉजिटिव |
| टोपोलॉजी |
बूस्ट |
| आउटपुट प्रकार |
समायोज्य |
| आउटपुट की संख्या |
1 |
| वोल्टेज - इनपुट (न्यूनतम) |
0.8V |
| वोल्टेज - इनपुट (अधिकतम) |
4.7V |
| वोल्टेज - आउटपुट (न्यूनतम/निश्चित) |
3V |
| वोल्टेज - आउटपुट (अधिकतम) |
5.2V |
| करंट - आउटपुट |
1.1A (स्विच) |
| आवृत्ति - स्विचिंग |
1.8MHz |
| सिंक्रोनस रेक्टिफायर |
हाँ |
| ऑपरेटिंग तापमान |
-20°C ~ 85°C (TA) |
| माउंटिंग प्रकार |
सतह माउंट |
| पैकेज / केस |
8-VFDFN एक्सपोज्ड पैड |
| आपूर्तिकर्ता डिवाइस पैकेज |
8-DFN (2x2) |
मुख्य विशेषताएँ
- विशिष्ट ऑपरेटिंग स्थितियों में 95% तक दक्षता
- इनपुट वोल्टेज रेंज: 0.8V से 4.7V
- आउटपुट करंट: 500mA तक (VBAT = 3.0V, VOUT = 5.0V)
- कम शांत धारा: 20μA (विशिष्ट)
- लॉजिक कंट्रोल शटडाउन (IQ < 1µA)
- निश्चित 5V, 5.1V या समायोज्य आउटपुट
अनुप्रयोग
- स्मार्टफोन
- पोर्टेबल HDMI और USB-OTG
विशिष्ट अनुप्रयोग
