उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस61240टीडीआरवीआरक्यू1 | आउटपुट कॉन्फ़िगरेशन: | सकारात्मक |
|---|---|---|---|
| कार्य: | आगे आना | उत्पाद की स्थिति: | सक्रिय |
| टोपोलॉजी: | बढ़ावा | आउटपुट प्रकार: | तय |

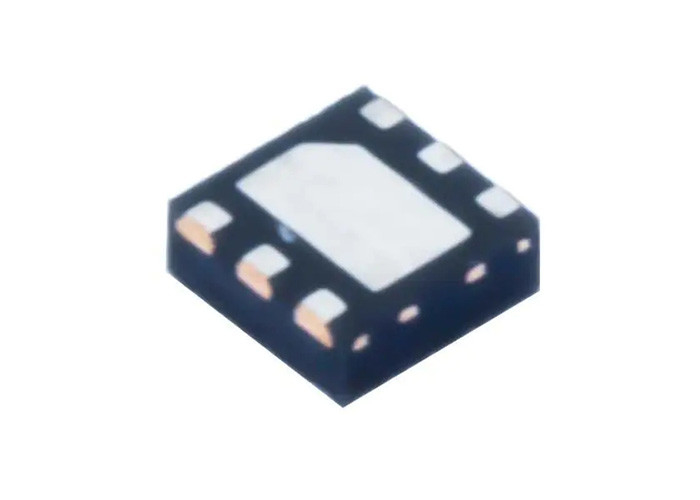

ऑटोमोबाइल चिप्स TPS61240TDRVRQ1 3.5MHz उच्च दक्षता स्टेप-अप कनवर्टर
TPS61240TDRVRQ1 का उत्पाद विवरण
TPS61240TDRVRQ1 एक उच्च कुशल सिंक्रोनस स्टेप अप DC-DC कनवर्टर है जिसे तीन-सेल क्षारीय, NiCd या NiMH, या एक-सेल Li-Ion या Li-पॉलीमर बैटरी द्वारा संचालित उत्पादों के लिए अनुकूलित किया गया है। TPS61240TDRVRQ1 450mA तक आउटपुट करंट का समर्थन करता है। TPS61240-Q1 में 500 mA की इनपुट वैली करंट लिमिट है।
TPS61240TDRVRQ1 का विनिर्देश
|
भाग संख्या |
TPS61240TDRVRQ1 |
|
आउटपुट की संख्या |
1 |
|
वोल्टेज - इनपुट (न्यूनतम) |
2.3V |
|
वोल्टेज - इनपुट (अधिकतम) |
5.5V |
|
वोल्टेज - आउटपुट (न्यूनतम/निश्चित) |
5V |
|
करंट - आउटपुट |
500mA (स्विच) |
|
आवृत्ति - स्विचिंग |
3.5MHz |
|
सिंक्रोनस रेक्टिफायर |
हाँ |
|
ऑपरेटिंग तापमान |
-40°C ~ 105°C (TA) |
की विशेषताएंTPS61240TDRVRQ1
नाममात्र ऑपरेटिंग स्थितियों में दक्षता > 90%
कुल DC आउटपुट वोल्टेज सटीकता 5 V ±2%
विशिष्ट 30-μA शांत धारा
सर्वोत्तम श्रेणी की लाइन और लोड क्षणिक
2.3 V से 5.5 V तक विस्तृत VIN रेंज
450 mA तक आउटपुट करंट
स्वचालित PFM/PWM मोड संक्रमण
हल्के भार पर बेहतर दक्षता के लिए कम रिपल पावर सेव मोड
आंतरिक सॉफ्ट स्टार्ट, विशिष्ट 250 μs स्टार्ट-अप समय
3.5-MHz विशिष्ट ऑपरेटिंग आवृत्ति
शटडाउन के दौरान लोड डिस्कनेक्ट
वर्तमान अधिभार और थर्मल शटडाउन सुरक्षा
केवल तीन सतह-माउंट बाहरी घटक आवश्यक हैं (एक MLCC इंडक्टर, दो सिरेमिक कैपेसिटर)
कुल समाधान आकार< 13 mm2
2 mm × 2 mm WSON पैकेज में उपलब्ध है
के अनुप्रयोग TPS61240TDRVRQ1
उन्नत ड्राइवर सहायता प्रणाली (ADAS)
फ्रंट कैमरा
सराउंड व्यू सिस्टम ECU
राडार और LIDAR
ऑटोमोटिव इन्फोटेनमेंट और क्लस्टर
हेड यूनिट
HMI और डिस्प्ले
बॉडी इलेक्ट्रॉनिक्स और लाइटिंग
फैक्टरी स्वचालन और नियंत्रण
TPS61240TDRVRQ1 का सरलीकृत आरेख
TPS61240TDRVRQ1 का पिन कॉन्फ़िगरेशन और कार्य
