उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस53314आरजीएफआर | ऑपरेटिंग आपूर्ति वर्तमान: | 320 यूए |
|---|---|---|---|
| इनपुट वोल्टेज: | 3 वी से 15 वी | न्यूनतम ऑपरेटिंग तापमान: | - 40 सी |
| अधिकतम ऑपरेटिंग तापमान: | + 85 सी | आवृत्ति बदलना: | 970 किलोहर्ट्ज़ |

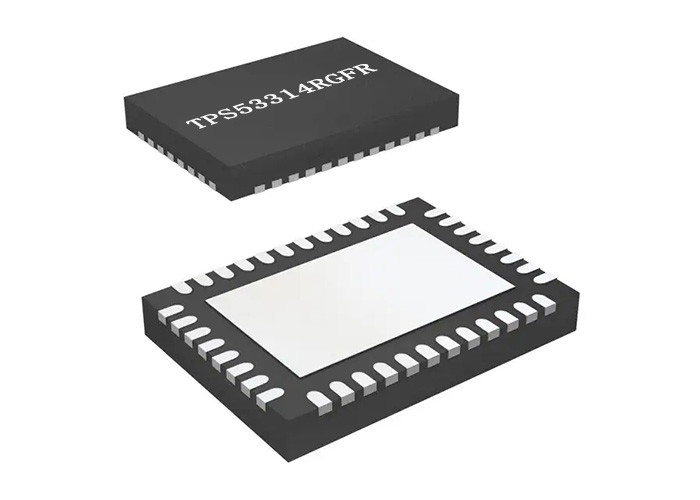

इंटीग्रेटेड स्विचर के साथ इंटीग्रेटेड सर्किट चिप TPS53314RGFR 6A स्टेप-डाउन रेगुलेटर
का उत्पाद विवरणटीपीएस53314आरजीएफआर
TPS53314RGFR एक D-CAPTM मोड है, एकीकृत MOSFETs के साथ 6-A सिंक्रोनस स्विचर है। इसे उपयोग में आसानी, कम बाहरी घटक गणना और छोटे पैकेज पावर सिस्टम के लिए डिज़ाइन किया गया है।
की विशिष्टताटीपीएस53314आरजीएफआर
|
भाग संख्या |
टीपीएस53314आरजीएफआर |
|
वोल्टेज - इनपुट (न्यूनतम) |
3वी |
|
वोल्टेज - इनपुट (अधिकतम) |
15 वी |
|
वोल्टेज - आउटपुट (न्यूनतम / निश्चित) |
0.6 वी |
|
वोल्टेज - आउटपुट (अधिकतम) |
5.5 वी |
|
मौजूदा उत्पादन |
6ए |
|
फ्रीक्वेंसी - स्विचिंग |
250 किलोहर्ट्ज़ ~ 1 मेगाहर्ट्ज |
|
तुल्यकालिक शुद्ध करनेवाला |
हाँ |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (टीए) |
की सुविधाएंटीपीएस53314आरजीएफआर
कन्वर्ज़न इनपुट वोल्टेज रेंज: 3 V से 15 V
वीडीडी इनपुट वोल्टेज रेंज: 4.5 वी से 25 वी
आउटपुट वोल्टेज रेंज: 0.6 वी से 5.5 वी
5-वी एलडीओ आउटपुट
6-A सतत आउटपुट करंट के साथ एकीकृत पावर MOSFETs
<10-μA शट डाउन करंट
लाइट-लोड दक्षता के लिए ऑटो-स्किप इको-मोड टीएम
तेजी से क्षणिक प्रतिक्रिया के साथ D-CAPTM मोड
बाहरी प्रतिरोध के साथ 250 kHz से 1 MHz तक चयन करने योग्य स्विचिंग आवृत्ति
अंतर्निहित 1%, 0.6-वी संदर्भ
0.7-एमएस, 1.4-एमएस, 2.8-एमएस और 5.6-एमएस चयन योग्य आंतरिक वोल्टेज सर्वो सॉफ्ट-स्टार्ट
प्री-चार्ज स्टार्ट-अप क्षमता
एकीकृत बूस्ट स्विच
बाहरी प्रतिरोधी के माध्यम से समायोज्य ओवरकुरेंट सीमा
ओवरवॉल्टेज / अंडरवॉल्टेज, यूवीएलओ और ओवर-तापमान संरक्षण
सभी सिरेमिक आउटपुट कैपेसिटर का समर्थन करें
ओपन ड्रेन पावर अच्छा संकेत
के आवेदनटीपीएस53314आरजीएफआर
TPS53314RGFR का अनुप्रयोग आरेख
