उत्पाद विवरण:
|
| भाग संख्या: | DSPIC30F6014A-30I/पीटी | कोर की संख्या: | 1 कोर |
|---|---|---|---|
| अधिकतम घड़ी आवृत्ति: | 30 मेगाहर्ट्ज | प्रोग्राम मेमोरी साइज: | 144 केबी |
| डेटा रैम आकार: | 8 केबी | ऑपरेटिंग आपूर्ति वोल्टेज: | 2.5 वी से 5.5 वी |

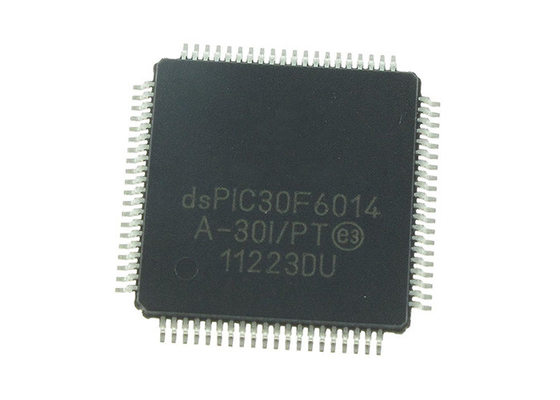

इंटीग्रेटेड सर्किट चिप DSPIC30F6014A-30I/PT हाई-परफॉर्मेंस 16-बिट डिजिटल सिग्नल कंट्रोलर
का उत्पाद विवरणDSPIC30F6014A-30I/पीटी
DSPIC30F6014A-30I/PT सामान्य प्रयोजन के लिए 16-बिट डिजिटल सिग्नल नियंत्रक, 30 MIP 144KB (48K x 24) FLASH 80-TQFP (12x12) है।
DSPIC30F6014A-30I/PT की विशिष्टता
|
उत्पाद की स्थिति |
सक्रिय |
|
कोर प्रोसेसर |
डीएसपीआईसी |
|
कोर आकार |
16-बिट |
|
रफ़्तार |
30 एमआईपी |
|
कनेक्टिविटी |
कैनबस, I²C, SPI, UART/USART |
|
बाह्य उपकरणों |
AC'97, ब्राउन-आउट डिटेक्ट/रीसेट, I²S, LVD, POR, PWM, WDT |
|
आई/ओ की संख्या |
68 |
|
प्रोग्राम मेमोरी साइज |
144केबी (48के x 24) |
|
प्रोग्राम मेमोरी प्रकार |
चमक |
|
ईईपीरोम आकार |
4 के एक्स 8 |
|
रैम का आकार |
8 के एक्स 8 |
|
वोल्टेज - आपूर्ति (Vcc/Vdd) |
2.5 वी ~ 5.5 वी |
|
डेटा कन्वर्टर्स |
ए/डी 16x12बी |
|
थरथरानवाला प्रकार |
आंतरिक |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (टीए) |
की सुविधाएंDSPIC30F6014A-30I/पीटी
उच्च-प्रदर्शन dsPIC30F कोर
संशोधित हार्वर्ड वास्तुकला
C कंपाइलर ऑप्टिमाइज्ड इंस्ट्रक्शन सेट आर्किटेक्चर
24-बिट चौड़ा निर्देश, 16-बिट चौड़ा डेटा पथ
30 MIPS ऑपरेशन तक
गणित गहन संचालन के लिए डीएसपी इंजन
मोडुलो और बिट-रिवर्सड एड्रेसिंग मोड
वैकल्पिक संतृप्ति तर्क के साथ दो, 40-बिट चौड़ा संचायक
17-बिट x 17-बिट एकल चक्र हार्डवेयर आंशिक/पूर्णांक गुणक
एकल चक्र गुणा-जमा (मैक) ऑपरेशन
40-स्टेज बैरल शिफ्टर
दोहरा डेटा प्राप्त करना
परिचालन की स्थिति
वाइड ऑपरेटिंग वोल्टेज रेंज (2.5V से 5.5V)
औद्योगिक और विस्तारित तापमान रेंज
परिधीय विशेषताएं
उच्च धारा सिंक/स्रोत I/O पिन: 25 mA/25 mA
वैकल्पिक रूप से 16-बिट टाइमर को 32-बिट टाइमर मॉड्यूल में पेयर करें
3-तार SPI™ मॉड्यूल (4 फ़्रेम मोड का समर्थन करता है)
I2C™ मॉड्यूल मल्टी-मास्टर/स्लेव मोड और 7-बिट/10-बिट एड्रेसिंग का समर्थन करता है
फीफो बफ़र्स और चयन योग्य पिन के साथ पता करने योग्य यूएआरटी मॉड्यूल
CAN 2.0B मानक के अनुरूप दो CAN बस मॉड्यूल
DSPIC30F6014A-30I/PT के पिन आरेख
सामान्य प्रश्न
> क्या आपके उत्पाद मूल हैं?
एक: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
A: हम ISO 9001:2015 प्रमाणित कंपनी और ERAI के सदस्य हैं।
प्रश्न: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ़्त है?
एक: हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है।
प्रश्न: मेरे आदेश को कैसे शिप करें?क्या ये सुरक्षित है?
ए: हम एक्सप्रेस टू शिप का उपयोग करते हैं, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फारवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके ऑर्डर को उत्पाद की क्षति के लिए जिम्मेदार हैं।
क्यू: नेतृत्व समय के बारे में क्या?
ए: हम 5 कार्य दिवसों के भीतर स्टॉक भागों को भेज सकते हैं। यदि स्टॉक के बिना, हम आपके ऑर्डर मात्रा के आधार पर आपके लिए लीड टाइम की पुष्टि करेंगे।
