उत्पाद विवरण:
|
| भाग संख्या: | TLE8444SL | ऑपरेटिंग तापमान (न्यूनतम): | -40 डिग्री सेल्सियस |
|---|---|---|---|
| मौजूदा उत्पादन: | 1 क | वोल्टेज - आपूर्ति: | 8 वी ~ 18 वी |
| ओवरकुरेंट शट डाउन (न्यूनतम): | 0.9ए | ऑपरेटिंग तापमान (अधिकतम): | 150 डिग्री सेल्सियस (टीजे) |
TLE8444SL एकीकृत सर्किट चिप क्वाड हाफ ब्रिज ड्राइवर आईसी SSOP24 मोटर ड्राइवर आईसी
उत्पाद का विवरणTLE8444SL
TLE8444SL एक संरक्षित क्वाड-हाफ-ब्रिज-आईसी है जो ऑटोमोटिव और औद्योगिक गति नियंत्रण अनुप्रयोगों के लिए लक्षित है।TLE8444SL स्मार्ट मिक्स्ड टेक्नोलॉजी SPT पर आधारित एक मोनोलिथिक डाई है जो DMOS पावर डिवाइस के साथ द्विध्रुवीय और CMOS नियंत्रण सर्किट को जोड़ती हैडीसी मोटर्स को आगे (सीडब्ल्यू), पीछे (सीसीडब्ल्यू), ब्रेक और उच्च प्रतिबाधा मोड में चलाया जा सकता है जबकि स्टेपर मोटर्स को नो-करंट, नकारात्मक / सकारात्मक आउटपुट करंट मोड में चलाया जा सकता है।इन विभिन्न मोड आसानी से एक माइक्रोकंट्रोलर के लिए डिवाइस के मानक समानांतर इंटरफ़ेस के माध्यम से प्राप्त किया जा सकता है.
विनिर्देशTLE8444SL
| भाग संख्या | TLE8444SL |
|
मोटर का प्रकार - स्टेपर
|
द्विध्रुवीय, एकध्रुवीय
|
|
मोटर प्रकार - एसी, डीसी
|
ब्रश किया हुआ डीसी
|
|
कार्य
|
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज
|
|
आउटपुट कॉन्फ़िगरेशन
|
आधा पुल (4)
|
|
इंटरफेस
|
समानांतर
|
|
प्रौद्योगिकी
|
BiCDMOS
|
|
आवेदन
|
मोटर वाहन
|
|
वर्तमान - आउटपुट
|
1 ए
|
|
वोल्टेज - आपूर्ति
|
8V ~ 18V
|
|
वोल्टेज - भार
|
8V ~ 18V
|
|
परिचालन तापमान
|
-40°C ~ 150°C (TJ)
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|

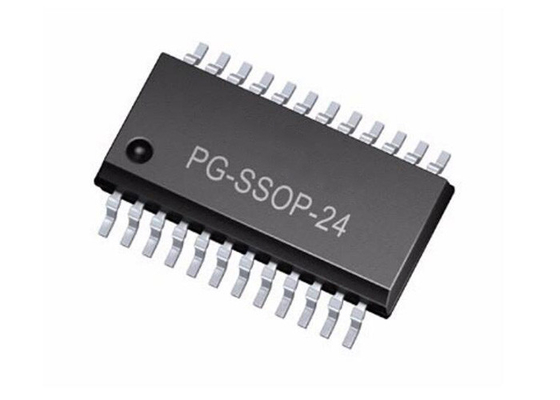

पैकेज / मामला
|
24-SSOP (0.154", 3.90 मिमी चौड़ाई)
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
पीजी-एसएसओपी-24-7
|
TLE8444SL की विशेषताएं
अनुप्रयोगTLE8444SL
TLE8444SL का ब्लॉक आरेख
TLE8444SL का पिन असाइनमेंट
