उत्पाद विवरण:
|
| भाग संख्या: | एलएमजी1025क्यूडीईईटीक्यू1 | आउटपुट करंट: | 7 ए |
|---|---|---|---|
| आपूर्ति वोल्टेज - मिन: | 4.75 वी | आपूर्ति वोल्टेज - मैक्स: | 5.25 वी |
| वृद्धि समय: | 650 पीएस | पतझड़ का समय: | 850 पीएस |
एलएमजी1025QDEETQ1 ऑटोमोटिव लो साइड गेन और उच्च आवृत्ति और संकीर्ण पल्स अनुप्रयोगों के लिए MOSFET ड्राइवर
LMG1025QDEETQ1 का उत्पाद विवरण
LMG1025QDEETQ1 उच्च स्विचिंग आवृत्ति ऑटोमोटिव अनुप्रयोगों के लिए एक एकल चैनल कम पक्ष वृद्धि मोड GaN FET और तर्क स्तर MOSFET ड्राइवर है। संकीर्ण पल्स चौड़ाई क्षमता,तेज़ स्विचिंग विनिर्देश, और छोटे पल्स विरूपण को जोड़कर LiDAR, ToF, और पावर कन्वर्टर के प्रदर्शन को काफी बढ़ाया जाता है।1.25-एनएस आउटपुट पल्स चौड़ाई अधिक शक्तिशाली, आंखों के लिए सुरक्षित डायोड पल्स को सक्षम करती है। यह, 300-एनएस विरूपण के साथ संयुक्त, लंबी रेंज, सटीक लीडार / टोफ सिस्टम की ओर जाता है।2.9-ns प्रसार विलंब नियंत्रण लूप प्रतिक्रिया समय और इस प्रकार शक्ति परिवर्तक के समग्र प्रदर्शन में काफी सुधार करता है।विभाजन आउटपुट ड्राइव शक्ति और समय को स्वतंत्र रूप से OUTH के बीच बाहरी प्रतिरोधों के माध्यम से समायोजित करने की अनुमति देता है, OUTL, और FET गेट.
LMG1025QDEETQ1 का विनिर्देश
|
संचालित विन्यास |
निचला पक्ष |
|
चैनल प्रकार |
एकल |
|
ड्राइवरों की संख्या |
1 |
|
गेट प्रकार |
एन-चैनल, पी-चैनल एमओएसएफईटी |
|
वोल्टेज - आपूर्ति |
4.75V ~ 5.25V |
|
तार्किक वोल्टेज - वीआईएल, एचआईवी |
1.8V, 1.7V |
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक) |
7A, 5A |
|
इनपुट प्रकार |
उलटा, गैर उलटा |
|
उदय / पतन समय (प्रकार) |
650ps, 850ps |
|
परिचालन तापमान |
-40°C ~ 125°C (TJ) |
LMG1025QDEETQ1 की विशेषताएं
AEC-Q100 ग्रेड 1 योग्य
1.25-ns विशिष्ट न्यूनतम इनपुट पल्स चौड़ाई
2.6-ns विशिष्ट बढ़ते प्रसार देरी
2.9-ns सामान्य गिरावट प्रजनन देरी
300-ps की विशिष्ट पल्स विकृति
स्वतंत्र 7-A खींच-अप और 5-A खींच-डाउन करंट
650-पीएस विशिष्ट वृद्धि समय (220-पीएफ भार)
850-ps विशिष्ट गिरने का समय (220-pF भार)

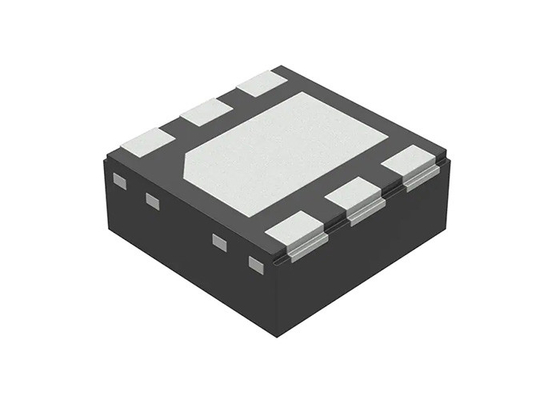

2-मिमी x 2-मिमी QFN पैकेज
उलटा और गैर उलटा इनपुट
यूवीएलओ और अतितापमान संरक्षण
एकल 5-वोल्ट आपूर्ति वोल्टेज
अनुप्रयोगLMG1025QDEETQ1
ऑटोमोटिव लिडर
चालक निगरानी
वाहन के यात्री का पता लगाने वाला सेंसर
डीसी/डीसी कनवर्टर
LMG1025QDEETQ1 का विशिष्ट प्रणाली आरेख
LMG1025QDEETQ1 के पिन विन्यास और कार्य
