उत्पाद विवरण:
|
| भाग संख्या: | UCC23313BQDWYRQ1 | चैनलों की संख्या: | 1 |
|---|---|---|---|
| प्रौद्योगिकी: | कैपेसिटिव कपलिंग | माउंटिंग प्रकार: | सतह माउंट |
| पैकेज: | 6-एसओआईसी | वृद्धि समय: | 28 एनएस |

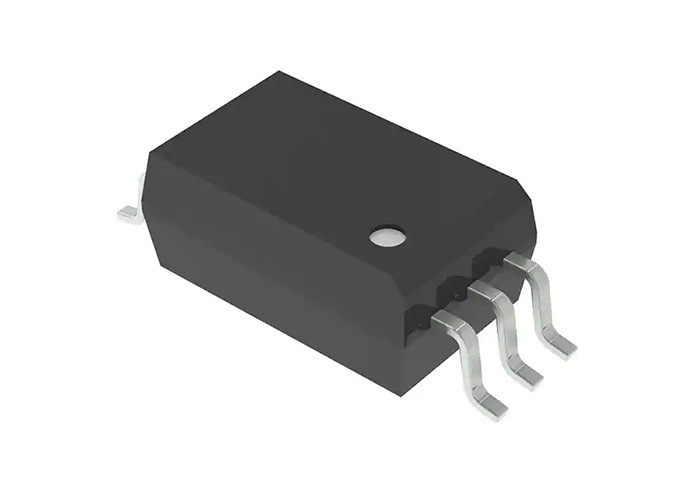

UCC23313BQDWYRQ1 गेट ड्राइवर कैपेसिटिव युग्मन 3750Vrms 1 चैनल 6-SOIC पैकेज
UCC23313BQDWYRQ1 का उत्पाद विवरण
UCC23313BQDWYRQ1 एक ऑप्टो-संगत, एकल-चैनल, आईजीबीटी, एमओएसएफईटी और सीआईसी एमओएसएफईटी के लिए एक अलग गेट ड्राइवर है, जिसमें 4.5-ए स्रोत और 5.3-ए सिंक पीक आउटपुट करंट और 3.75-kVRMS मूल अलगाव रेटिंग. 33V की उच्च आपूर्ति वोल्टेज रेंज IGBTs और SiC पावर FETs को प्रभावी ढंग से चलाने के लिए द्विध्रुवीय आपूर्ति के उपयोग की अनुमति देती है। UCC23313BQDWYRQ1 कम पक्ष और उच्च पक्ष शक्ति FETs दोनों को चला सकता है।Key features and characteristics bring significant performance and reliability upgrades over standard opto-coupler based gate drivers while maintaining pin-to-pin compatibility in both schematic and layout designप्रदर्शन हाइलाइट्स में उच्च सामान्य मोड क्षणिक प्रतिरक्षा (सीएमटीआई), कम प्रसार देरी और छोटे पल्स चौड़ाई विकृति शामिल हैं। तंग प्रक्रिया नियंत्रण के परिणामस्वरूप छोटे भाग-से-भाग झुकाव होते हैं।इनपुट चरण एक अनुकरण डायोड (ई-डायोड) है, जिसका अर्थ है कि ऑप्टोकैपलर गेट ड्राइवरों में पाए जाने वाले पारंपरिक एलईडी की तुलना में दीर्घकालिक विश्वसनीयता और उत्कृष्ट उम्र बढ़ने की विशेषताएं।.
UCC23313BQDWYRQ1 का विनिर्देश
|
वोल्टेज - अलगाव |
3750Vrms |
|
सामान्य मोड अस्थायी प्रतिरक्षा (मिन) |
150kV/μs |
|
प्रजनन विलंब tpLH / tpHL (अधिकतम) |
105 एनएस, 105 एनएस |
|
पल्स चौड़ाई विकृति (अधिकतम) |
35ns |
|
उदय / पतन समय (प्रकार) |
28 एनएस, 25 एनएस (अधिकतम) |
|
वर्तमान - आउटपुट उच्च, निम्न |
3A, 3.5A |
|
वर्तमान - पीक आउटपुट |
4.5A, 5.3A |
|
वोल्टेज - आगे (Vf) (प्रकार) |
2.1V |
|
वर्तमान - सीसी फॉरवर्ड (यदि) (अधिकतम) |
25 एमए |
|
वोल्टेज - आउटपुट आपूर्ति |
10V ~ 33V |
|
परिचालन तापमान |
-40°C ~ 125°C |
अनुप्रयोगUCC23313BQDWYRQ1
इंटरलॉक ऑफUCC23313BQDWYRQ1
