उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस76933QDBVRG4Q1 | ख़ारिज वोल्टेज: | 71 एमवी |
|---|---|---|---|
| ऊंचाई: | 1.15 मिमी | लंबाई: | 2.9 मिमी |
| चौड़ाई: | 1.6 मिमी | भार विनियमन: | 12 एमवी |
| लाइन विनियमन: | 0.04% / वी | ऑपरेटिंग सप्लाई करंट: | 17 यूए |

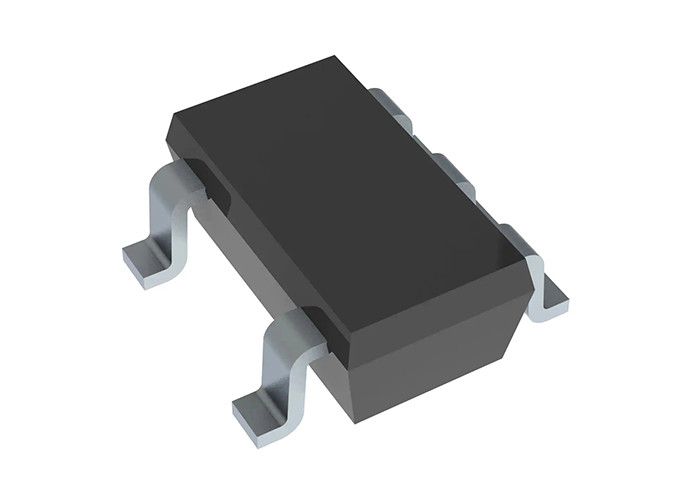

एकीकृत सर्किट चिप TPS76933QDBVRG4Q1 अल्ट्रा-लो-पावर 100mA लो ड्रॉपआउट लीनियर रेगुलेटर
TPS76933QDBVRG4Q1 का उत्पाद विवरण
TPS76933QDBVRG4Q1 लो-ड्रॉपआउट (LDO) वोल्टेज रेगुलेटर हैं जो लो-ड्रॉपआउट वोल्टेज, अल्ट्रा-लो-पावर ऑपरेशन और मिनिएचराइज्ड पैकेजिंग के लाभ प्रदान करते हैं। ये रेगुलेटर पारंपरिक LDO रेगुलेटर की तुलना में लो-ड्रॉपआउट वोल्टेज और अल्ट्रा-लो क्विसेंट करंट की सुविधा देते हैं। 5-पिन स्मॉल आउटलाइन इंटीग्रेटेड सर्किट SOT-23 पैकेज में पेश किया गया, TPS76933QDBVRG4Q1 माइक्रोपावर ऑपरेशंस के लिए और जहां बोर्ड स्पेस प्रीमियम पर है, वहां के लिए आदर्श है।
TPS76933QDBVRG4Q1 का विनिर्देश
|
उत्पाद स्थिति |
सक्रिय |
|
आउटपुट कॉन्फ़िगरेशन |
सकारात्मक |
|
आउटपुट प्रकार |
निश्चित |
|
रेगुलेटर की संख्या |
1 |
|
वोल्टेज - इनपुट (अधिकतम) |
10V |
|
वोल्टेज - आउटपुट (न्यूनतम/निश्चित) |
3.3V |
|
वोल्टेज ड्रॉपआउट (अधिकतम) |
0.2V @ 100mA |
|
करंट - आउटपुट |
100mA |
|
करंट - क्विसेंट (Iq) |
28 µA |
|
PSRR |
60dB (1kHz) |
|
नियंत्रण सुविधाएँ |
सक्षम करें |
|
सुरक्षा सुविधाएँ |
ओवर करंट, ओवर टेम्परेचर, रिवर्स पोलरिटी |
|
ऑपरेटिंग तापमान |
-40°C ~ 125°C |
|
माउंटिंग प्रकार |
सरफेस माउंट |
TPS76933QDBVRG4Q1 की विशेषता
ऑटोमोटिव अनुप्रयोगों के लिए योग्य
100-mA लो-ड्रॉपआउट रेगुलेटर
1.2-V, 1.5-V, 1.8-V, 2.5-V, 2.7-V, 2.8-V, 3-V, 3.3-V और 5-V फिक्स्ड-आउटपुट और एडजस्टेबल संस्करणों में उपलब्ध
100 mA पर केवल 17-µA क्विसेंट करंट
स्टैंडबाय मोड में 1-µA क्विसेंट करंट
ड्रॉपआउट वोल्टेज आमतौर पर 100 mA पर 71 mV
ओवरकरंट लिमिटेशन
-40°C से 125°C ऑपरेटिंग जंक्शन तापमान रेंज
5-पिन SOT-23 (DBV) पैकेज
TPS76933QDBVRG4Q1 के अनुप्रयोग
ADAS मॉड्यूल
RF मॉड्यूल
वायरलेस मॉड्यूल
सामान्य शोर-संवेदनशील अनुप्रयोग
TPS76933QDBVRG4Q1 के कार्यात्मक ब्लॉक आरेख
TPS76933QDBVRG4Q1 का पिन कॉन्फ़िगरेशन और फ़ंक्शन
