उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस79633क्यूडीसीक्यूआरक्यू1 | ड्रॉपआउट वोल्टेज - मैक्स: | 325 एमवी |
|---|---|---|---|
| भार विनियमन: | 5 एमवी | ऑपरेटिंग आपूर्ति वर्तमान: | 260 यूए |
| ख़ारिज वोल्टेज: | 220 एमवी | आउटपुट करेंट: | 1 ए |

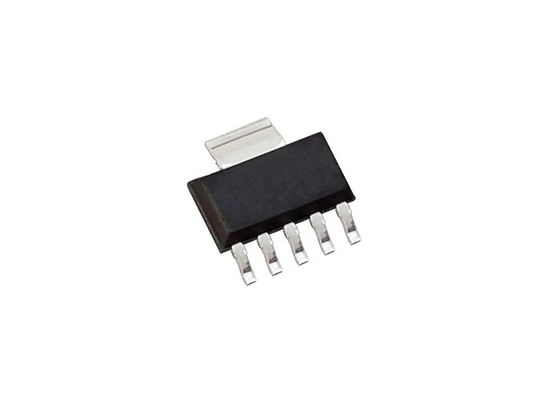

TPS79633QDCQRQ1 अल्ट्रालो-नॉइज़ 1A लो ड्रॉपआउट लीनियर वोल्टेज रेगुलेटर IC
का उत्पाद विवरणटीपीएस79633क्यूडीसीक्यूआरक्यू1
TPS79633QDCQRQ1 लो-ड्रॉपआउट (LDO), लो-पावर, लीनियर वोल्टेज रेगुलेटर है, जिसमें हाई पावर-सप्लाई रिजेक्शन रेशियो (PSRR), अल्ट्रालो-नॉइज़, फास्ट स्टार्ट-अप और उत्कृष्ट लाइन और छोटे-आउटलाइन SOT223 में क्षणिक प्रतिक्रियाएं लोड होती हैं। -6 पैकेज। परिवार में प्रत्येक डिवाइस आउटपुट पर एक छोटे 1-μF सिरेमिक कैपेसिटर के साथ स्थिर है।1 परिवार बेहद कम ड्रॉपआउट वोल्टेज (उदाहरण के लिए, 1 A पर 250 mV) प्राप्त करने के लिए एक उन्नत, मालिकाना BiCMOS निर्माण प्रक्रिया का उपयोग करता है।बहुत कम मौन धारा (265 μA विशिष्ट) की खपत करते हुए प्रत्येक उपकरण तेजी से स्टार्ट-अप समय (0.001-μF बाईपास कैपेसिटर के साथ लगभग 50 μs) प्राप्त करता है।इसके अलावा, जब डिवाइस को स्टैंडबाय मोड में रखा जाता है, तो आपूर्ति करंट 1 μA से कम हो जाता है। TPS79633QDCQRQ1 0. 1-μF बाईपास कैपेसिटर के साथ 3-V आउटपुट पर लगभग 40 μVRms का आउटपुट वोल्टेज शोर प्रदर्शित करता है।एनालॉग घटकों के साथ अनुप्रयोग जो शोर के प्रति संवेदनशील होते हैं, जैसे कि पोर्टेबल आरएफ इलेक्ट्रॉनिक्स, उच्च-पीएसआरआर, कम-शोर सुविधाओं और तेजी से प्रतिक्रिया समय से लाभान्वित होते हैं।
की विशिष्टताटीपीएस79633क्यूडीसीक्यूआरक्यू1
|
उत्पाद की स्थिति |
सक्रिय |
|
आउटपुट कॉन्फ़िगरेशन |
सकारात्मक |
|
उत्पादन का प्रकार |
हल किया गया |
|
नियामकों की संख्या |
1 |
|
वोल्टेज - इनपुट (अधिकतम) |
5.5 वी |
|
वोल्टेज - आउटपुट (न्यूनतम / निश्चित) |
3.3 |
|
वोल्टेज ड्रॉपआउट (अधिकतम) |
0.33 वी @ 1 ए |
|
मौजूदा उत्पादन |
1 क |
|
वर्तमान - मौन (Iq) |
385 μA |
|
पीएसआरआर |
59dB ~ 42dB (100Hz ~ 100kHz) |
|
नियंत्रण सुविधाएँ |
सक्षम करना |
|
संरक्षण सुविधाएँ |
ओवर करंट, अधिक तापमान, रिवर्स पोलरिटी, अंडर वोल्टेज लॉकआउट (यूवीएलओ) |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस |
|
माउन्टिंग का प्रकार |
माउंट सतह |
की सुविधाएंटीपीएस79633क्यूडीसीक्यूआरक्यू1
सक्षम के साथ 1-ए लो-ड्रॉपआउट रेगुलेटर
फिक्स्ड और एडजस्टेबल (1.2 वी से 5.5 वी) संस्करणों में उपलब्ध है
उच्च PSRR (53 dB 10 kHz पर)
अल्ट्रालो-शोर
फास्ट स्टार्ट-अप टाइम (50 μs)
1-μF सिरेमिक कैपेसिटर के साथ स्थिर
उत्कृष्ट भार / रेखा क्षणिक प्रतिक्रिया
बहुत कम ड्रॉपआउट वोल्टेज (पूर्ण भार पर 250 एमवी)
फंक्शनल ब्लॉक डायग्रामTPS79633QDCQRQ1 का
