उत्पाद विवरण:
|
| भाग संख्या: | UCC27200QDDARQ1 | ऑपरेटिंग आपूर्ति वर्तमान: | 4 एमए |
|---|---|---|---|
| ऑपरेटिंग आपूर्ति वोल्टेज: | 8 वी से 20 वी | पीडी - बिजली अपव्यय: | 2700 मेगावाट |
| उत्पाद प्रकार: | गेट चालक | तकनीकी: | सी |

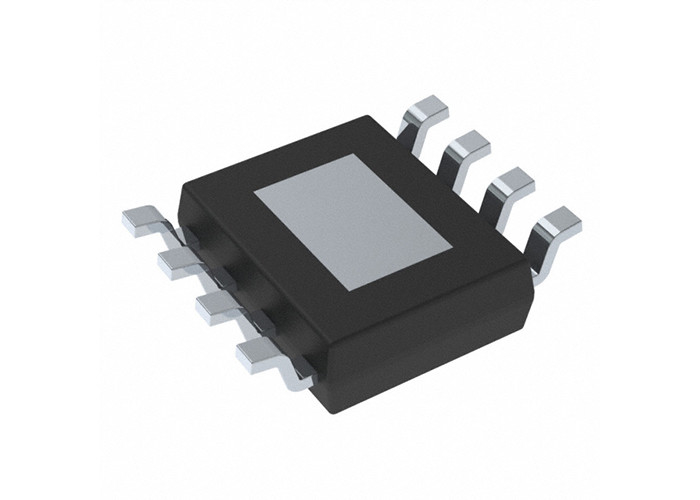

इंटीग्रेटेड सर्किट चिप UCC27200QDDARQ1 हाफ-ब्रिज गेट ड्राइवर IC नॉन-इनवर्टिंग
UCC27200QDDARQ1 का उत्पाद विवरण
UCC27200QDDARQ1 उच्च-आवृत्ति एनचैनल MOSFET ड्राइवर है जिसमें अधिकतम नियंत्रण लचीलेपन के लिए स्वतंत्र इनपुट के साथ 120-V बूटस्ट्रैप डायोड और हाई-साइड और लो-साइड ड्राइवर शामिल हैं। यह हाफब्रिज, पूर्ण-ब्रिज, दो- में एन-चैनल MOSFET नियंत्रण की अनुमति देता है। आगे स्विच करें, और सक्रिय क्लैंप फॉरवर्ड कन्वर्टर्स।लो-साइड और हाईसाइड गेट ड्राइवरों को स्वतंत्र रूप से नियंत्रित किया जाता है और एक दूसरे के टर्नऑन और टर्नऑफ के बीच 1 एनएस से मिलान किया जाता है।
की विशिष्टताUCC27200QDDARQ1
|
उत्पाद की स्थिति |
सक्रिय |
|
संचालित विन्यास |
आधा पुल |
|
चैनल प्रकार |
स्वतंत्र |
|
ड्राइवरों की संख्या |
2 |
|
गेट प्रकार |
एन-चैनल MOSFET |
|
वोल्टेज आपूर्ति |
8 वी ~ 17 वी |
|
लॉजिक वोल्टेज - VIL, VIH |
3 वी, 8 वी |
|
वर्तमान - पीक आउटपुट (स्रोत, सिंक) |
3ए, 3ए |
|
निवेष का प्रकार |
उल्टा नहीं करने वाला |
|
हाई साइड वोल्टेज - मैक्स (बूटस्ट्रैप) |
120 वी |
|
उदय / पतन का समय (टाइप) |
8एनएस, 7एनएस |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 140 डिग्री सेल्सियस (टीजे) |
|
माउन्टिंग का प्रकार |
माउंट सतह |
|
पैकेज / मामला |
8-पॉवरएसओआईसी (0.154", 3.90मिमी चौड़ाई) |
|
आपूर्तिकर्ता डिवाइस पैकेज |
8-एसओ पावरपैड |
UCC27200QDDARQ1 की विशेषताएं
के आवेदनUCC27200QDDARQ1
UCC27200QDDARQ1 का सरलीकृत अनुप्रयोग आरेख
सामान्य प्रश्न
> क्या आपके उत्पाद मूल हैं?
एक: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
A: हम ISO 9001:2015 प्रमाणित कंपनी और ERAI के सदस्य हैं।
प्रश्न: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना नि: शुल्क है?
एक: हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है।
प्रश्न: मेरे आदेश को कैसे शिप करें?क्या ये सुरक्षित है?
ए: हम एक्सप्रेस टू शिप का उपयोग करते हैं, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फारवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके ऑर्डर को उत्पाद की क्षति के लिए जिम्मेदार हैं।
क्यू: नेतृत्व समय के बारे में क्या?
ए: हम 5 कार्य दिवसों के भीतर स्टॉक भागों को भेज सकते हैं। यदि स्टॉक के बिना, हम आपके ऑर्डर मात्रा के आधार पर आपके लिए लीड टाइम की पुष्टि करेंगे।
