उत्पाद विवरण:
|
| भाग संख्या: | DRV8876QPWPRQ1 | ऑपरेटिंग आपूर्ति वोल्टेज: | 4.5 वी से 37 वी |
|---|---|---|---|
| आउटपुट करंट: | 3.5 ए | ऑपरेटिंग आपूर्ति वर्तमान: | 3 एमए |
| न्यूनतम ऑपरेटिंग तापमान: | - 40 सी | अधिकतम ऑपरेटिंग तापमान: | + 125 सी |

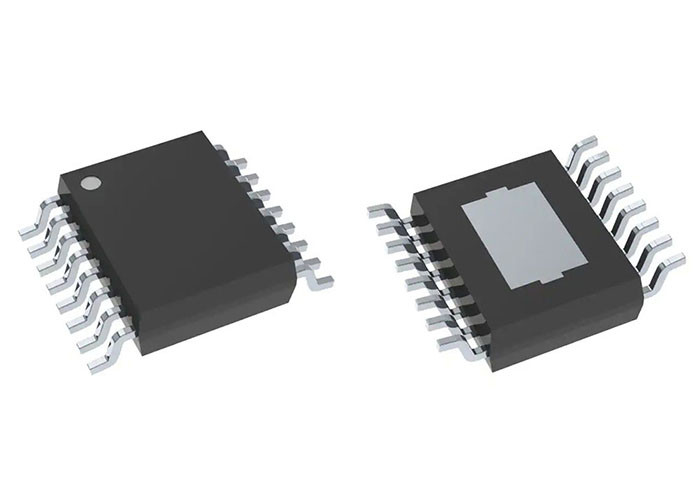

एकीकृत सर्किट चिप DRV8876QPWPRQ1 द्विध्रुवीय मोटर ड्राइवर 16-TSSOP
DRV8876QPWPRQ1 का उत्पाद विवरण
DRV8876QPWPRQ1 एन-चैनल एच-ब्रिज, चार्ज पंप, करंट सेंसर और आनुपातिक आउटपुट, करंट रेगुलेशन और सुरक्षा सर्किट के साथ एक एकीकृत मोटर ड्राइवर है।चार्ज पंप एन-चैनल MOSFET आधा पुल और 100% ड्यूटी साइकिल ड्राइविंग का समर्थन करके दक्षता में सुधार करता है. उपकरणों का परिवार न्यूनतम डिजाइन परिवर्तन के साथ विभिन्न भारों का समर्थन करने के लिए पिन-टू-पिन आरडीएस ((ऑन) वेरिएंट में आता है।
DRV8876QPWPRQ1 का विनिर्देश
|
उत्पाद की स्थिति |
सक्रिय |
|
मोटर का प्रकार - स्टेपर |
द्विध्रुवीय |
|
मोटर प्रकार - एसी, डीसी |
ब्रश किया हुआ डीसी |
|
कार्य |
ड्राइवर - पूरी तरह से एकीकृत, नियंत्रण और पावर स्टेज |
|
आउटपुट कॉन्फ़िगरेशन |
आधा पुल (2) |
|
इंटरफेस |
पीडब्ल्यूएम |
|
प्रौद्योगिकी |
एनएमओएस |
|
आवेदन |
सामान्य उद्देश्य |
|
वर्तमान - आउटपुट |
3.5A |
|
वोल्टेज - आपूर्ति |
4.5V ~ 37V |
|
वोल्टेज - भार |
4.5V ~ 37V |
|
परिचालन तापमान |
-40°C ~ 125°C (TA) |
|
माउंटिंग प्रकार |
सतह माउंट |
|
पैकेज / मामला |
16-TSSOP (0.173", 4.40 मिमी चौड़ाई) एक्सपोज़र पैड |
|
आपूर्तिकर्ता उपकरण पैकेज |
16-एचटीएसओपी |
DRV8876QPWPRQ1 की विशेषताएं
ऑटोमोबाइल अनुप्रयोगों के लिए AEC-Q100 योग्य
कार्यात्मक सुरक्षा-सक्षम
एन-चैनल एच-ब्रिज मोटर ड्राइवर
4.5-वोल्ट से 37-वोल्ट तक के ऑपरेटिंग आपूर्ति वोल्टेज रेंज
पिन-टू-पिन आरडीएस ((ऑन) वेरिएंट
उच्च आउटपुट वर्तमान क्षमता
एकीकृत धारा संवेदन और विनियमन
आनुपातिक आउटपुट वर्तमान (IPROPI)
चयन योग्य वर्तमान विनियमन (IMODE)
चयन योग्य इनपुट नियंत्रण मोड (PMODE)
1.8-V, 3.3-V और 5-V लॉजिक इनपुट का समर्थन करता है
अल्ट्रा-कम-ऊर्जा नींद मोड
कम विद्युत चुम्बकीय हस्तक्षेप (ईएमआई) के लिए प्रसार स्पेक्ट्रम क्लकिंग
एकीकृत सुरक्षा सुविधाएँ
DRV8876QPWPRQ1 के अनुप्रयोग
ब्रश किए गए डीसी मोटर
सर्वो मोटर्स और एक्ट्यूएटर
एच.वी.ए.सी. डिमपर
सिरन और पिज़ो
साइड मिरर झुकाव और तह
DRV8876QPWPRQ1 के पिन विन्यास और कार्य
