4.5V स्विचिंग रेगुलेटर इंटीग्रेटेड सर्किट चिप TPS568230RJER सिंक्रोनस बक कन्वर्टर

स्विचिंग रेगुलेटर TPS568230RJER TPS568230 4.5V से 18V 8A सिंक्रोनस बक कन्वर्टर

उत्पाद वर्णन

टीपीएस568230आरजेईआरएक एकीकृत एमओएसएफईटी के साथ एक लागत प्रभावी, उच्च वोल्टेज इनपुट, उच्च दक्षता तुल्यकालिक हिरन कनवर्टर है।
टीपीएस568230आरजेईआरलो बायस करंट के लिए ULQ™ (अल्ट्रा-लो क्वाइसेन्ट करंट) की सुविधा है।डिवाइस डीसीएपी3™ नियंत्रण मोड का उपयोग करता है ताकि बाहरी मुआवजे के बिना तेजी से क्षणिक प्रतिक्रिया, अच्छी लाइन और लोड विनियमन प्रदान किया जा सके, और कम समकक्ष श्रृंखला प्रतिरोध (ईएसआर) आउटपुट कैपेसिटर जैसे समर्पित पॉलिमर और अल्ट्रा-लो ईएसआर सिरेमिक कैपेसिटर का समर्थन करता है।
टीपीएस568230आरजेईआर20-पिन 3.0mm x 3.0mm HotRod™ पैकेज में उपलब्ध है और इसे -40°C से 125°C के जंक्शन तापमान रेंज के लिए रेट किया गया है।

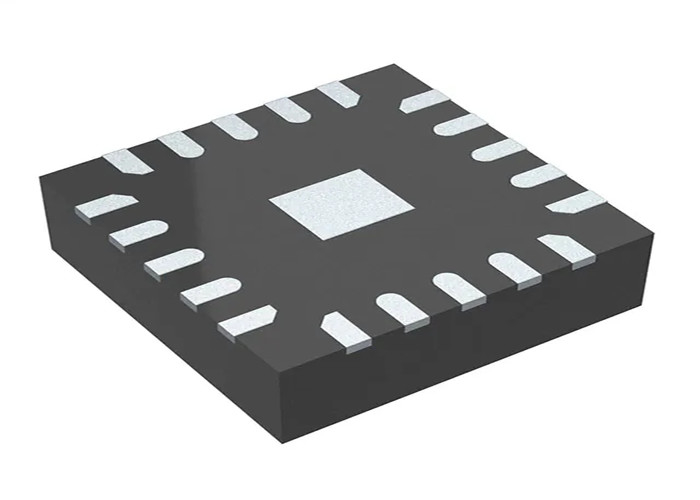

20-पिन (आरजेई) पैकेज

विशेषताएँ

• इनपुट वोल्टेज रेंज: 4.5V से 18V
• तेजी से क्षणिक प्रतिक्रिया के लिए D-CAP3™ आर्किटेक्चर नियंत्रण
• आउटपुट वोल्टेज रेंज: 0.6V से 7V
• 0.6V ± 1% संदर्भ वोल्टेज (25 डिग्री सेल्सियस)
• 8A निरंतर आउटपुट करंट का समर्थन करता है
• एकीकृत 19.5mΩ और 9.5mΩ RDS (चालू) आंतरिक शक्ति MOSFETs
• लंबी बैटरी लाइफ के लिए ULQ™ (अल्ट्रा-लो क्वाइसेन्ट करंट) फीचर
• 600kHz, 800kHz और 1MHz की चयन योग्य स्विचिंग आवृत्तियाँ
• 90% लोड ऑपरेशन का समर्थन करता है
• एडजस्टेबल सॉफ्ट-स्टार्ट टाइम (एसएस पिन के जरिए एडजस्टेबल)
• बिजली की आपूर्ति सामान्य राज्य उत्पादन
• बिल्ट-इन आउटपुट डिस्चार्ज फंक्शन
• चक्र-दर-चक्र अति-वर्तमान सुरक्षा
• गलती से सुरक्षा के लिए गैर-लचिंग सुरक्षा उपलब्ध है
• छोटा 3.0mm × 3.0mm HotRod™ QFN पैकेज

अनुप्रयोग

• डिजिटल टीवी, सेट-टॉप बॉक्स, गेमिंग कंसोल
• सर्वर, स्टोरेज और नेटवर्किंग पॉइंट-ऑफ-लोड
• औद्योगिक पीसी और कारखाना स्वचालन अनुप्रयोग
• विशिष्ट 5-वी, 12-वी, 15-वी इनपुट के साथ वितरित बिजली प्रणालियां
