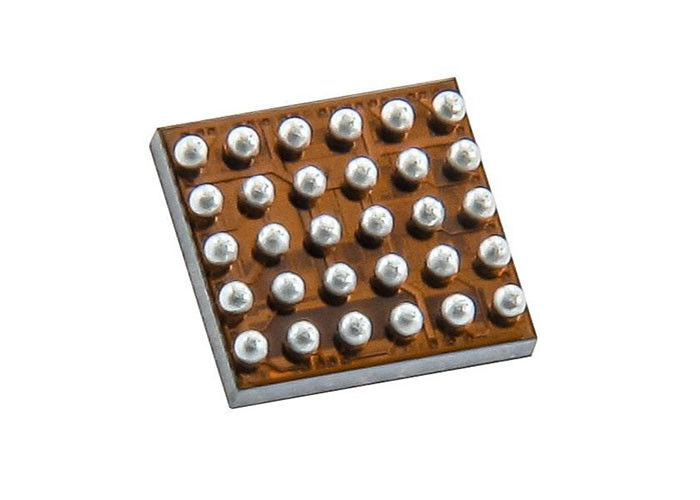

MAX77654BENV+T इंटीग्रेटेड सर्किट चिप 30WLP PMIC पावर मैनेजमेंट सामान्य प्रयोजन:

इंटीग्रेटेड सर्किट चिप MAX77654BENV+T सामान्य प्रयोजन PMIC पावर मैनेजमेंट 30-WLP

सामान्य विवरण

MAX77654BENV+T कम-पावर अनुप्रयोगों के लिए अत्यधिक एकीकृत बैटरी चार्जिंग और बिजली आपूर्ति समाधान प्रदान करता है जहां आकार और दक्षता महत्वपूर्ण होती है।आईसी में एक सिमो हिरन-बूस्ट रेगुलेटर है जो कुल समाधान आकार को कम करने के लिए एक एकल प्रारंभ करनेवाला से तीन स्वतंत्र रूप से प्रोग्राम करने योग्य पावर रेल प्रदान करता है।दो 100mA LDO ऑडियो और अन्य शोर-संवेदनशील अनुप्रयोगों के लिए रिपल रिजेक्शन प्रदान करते हैं।आवश्यकता न होने पर बाहरी ब्लॉकों को डिस्कनेक्ट करके बिजली की खपत को प्रबंधित करने के लिए एलडीओ को लोड स्विच के रूप में भी कॉन्फ़िगर किया जा सकता है।एक उच्च-कॉन्फ़िगर करने योग्य रैखिक चार्जर ली + बैटरी क्षमताओं की एक विस्तृत श्रृंखला का समर्थन करता है और इसमें अतिरिक्त सुरक्षा (जेईआईटीए) के लिए बैटरी तापमान निगरानी शामिल है।

इस उपकरण में तीन GPIO और एक एनालॉग मल्टीप्लेक्सर शामिल है जो बाहरी ADC के साथ निगरानी के लिए कई आंतरिक वोल्टेज और वर्तमान संकेतों को बाहरी नोड पर स्विच करता है।एक द्विदिश I2C सीरियल इंटरफ़ेस उपकरणों की स्थिति को कॉन्फ़िगर करने और जांचने की अनुमति देता है।एक आंतरिक चालू/बंद नियंत्रक नियामकों के लिए एक नियंत्रित स्टार्टअप अनुक्रम प्रदान करता है और जब वे चालू होते हैं तो पर्यवेक्षी कार्यक्षमता प्रदान करते हैं।कई फ़ैक्टरी प्रोग्राम योग्य विकल्प डिवाइस को कई अनुप्रयोगों के अनुरूप बनाने की अनुमति देते हैं, जिससे बाजार में तेजी से समय लगता है।

लाभ और विशेषताएं

3x आउटपुट, सिंगल-इंडक्टर मल्टीपल-आउटपुट (SIMO) बक-बूस्ट रेगुलेटर
सभी सिमो चैनलों के लिए 0.8V से 5.5V तक वाइड आउटपुट वोल्टेज रेंज का समर्थन करता है
2x 100mA एलडीओ / LSW
स्मार्ट पावर चयनकर्ता™ ली+/ली-पॉली चार्जर
3x GPIO संसाधन
पावर मॉनिटरिंग के लिए एनालॉग एमयूएक्स आउटपुट
फ़ैक्टरी शिप मोड (<200nA IQ)
0.3μA शटडाउन करंट
6μA ऑपरेटिंग करंट (3 सिमो चैनल + 2एलडीओ)
छोटे बैटरी आकार के लिए अनुकूलित चार्जर
प्रोग्रामेबल फास्ट-चार्ज करंट 7.5mA से 300mA . तक
प्रोग्राम करने योग्य बैटरी विनियमन वोल्टेज 3.6V से 4.6V . तक
प्रोग्रामयोग्य टर्मिनेशन करंट 0.375mA से 45mA . तक
JEITA बैटरी तापमान मॉनिटर सुरक्षित चार्जिंग के लिए चार्ज करंट और बैटरी रेगुलेशन वोल्टेज समायोजित करें
लचीला और विन्यास योग्य
I2C-संगत इंटरफ़ेस और GPIO

अनुप्रयोग

ब्लूटूथ हेडफ़ोन, हीयरेबल्स
वायरलेस स्पीकर
स्वास्थ्य, स्वास्थ्य और गतिविधि मॉनिटर्स
पहनने योग्य
सुरक्षा और सुरक्षा मॉनिटर्स
सेंसर नोड्स
पोर्टेबल उपभोक्ता उपकरण
इंटरनेट ऑफ थिंग्स (IoT)

सरलीकृत ब्लॉक आरेख
