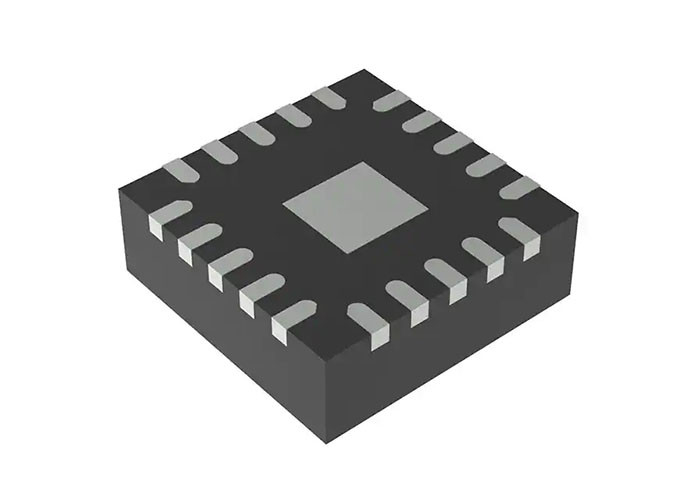

TPS56C230RJER इंटीग्रेटेड सर्किट चिप FET बक स्विचिंग रेगुलेटर IC पॉजिटिव रोह्स

TPS56C230RJER बक स्विचिंग रेगुलेटर IC पॉजिटिव एडजस्टेबल 0.6V 1 आउटपुट 12A 20-VFQFN

विवरण

TPS56C230RJER एकीकृत FET के साथ एक उच्च दक्षता वाला सिंक्रोनस बक कन्वर्टर है।सिस्टम डिज़ाइनर डिवाइस को विभिन्न प्रकार के अनुप्रयोगों में उपयोग कर सकते हैं क्योंकि यह कम स्टैंडबाय करंट खींचता है और इसके लिए कुछ बाहरी घटकों की आवश्यकता होती है।
TPS56C230RJER D-CAP3 नियंत्रण को नियोजित करता है जो आंतरिक मुआवजे के साथ तेजी से क्षणिक प्रतिक्रिया और उत्कृष्ट लाइन और लोड विनियमन प्रदान करता है।इसमें एक मालिकाना सर्किट भी है जो डिवाइस को कम समतुल्य श्रृंखला प्रतिरोध (ESR) आउटपुट कैपेसिटर जैसे कि विशेष बहुलक और अल्ट्रा-लो ESR सिरेमिक कैपेसिटर का समर्थन करने में सक्षम बनाता है।

विशेषताएँ

• इनपुट वोल्टेज रेंज: 4.5 वी से 18 वी

• आउटपुट वोल्टेज रेंज: 0.6 वी से 5.5 वी

• 12-ए निरंतर आउटपुट करंट का समर्थन करता है

• तेजी से क्षणिक प्रतिक्रिया के लिए D-CAP3™ आर्किटेक्चर नियंत्रण

• ±1% प्रतिक्रिया वोल्टेज सटीकता (25 डिग्री सेल्सियस)

• एकीकृत 17-mΩ और 5.9-mΩ FETs

• चयन करने योग्य इको-मोड ™ और मोड पिन द्वारा मजबूर सतत प्रवाहकीय मोड (एफसीसीएम)।

• 500-kHz स्विचिंग आवृत्ति

• डिफ़ॉल्ट 1.2 एमएस के साथ एडजस्टेबल सॉफ्ट-स्टार्ट टाइम

• इंटीग्रेटेड पावर गुड इंडिकेटर

• बिल्ट-इन आउटपुट डिस्चार्ज फंक्शन

• चक्र-दर-चक्र वर्तमान सुरक्षा पर

• नॉन-लैच्ड ओवर-वोल्टेज, अंडर-वोल्टेज, ओवरटेम्परेचर और अंडर वोल्टेज लॉक-आउट प्रोटेक्शन

• -40 डिग्री सेल्सियस से 125 डिग्री सेल्सियस ऑपरेटिंग जंक्शन तापमान

• 20-पिन 3.0-मिमी × 3.0-मिमी HotRod™ VQFN

अनुप्रयोग

• डीटीवी और सेट-टॉप बॉक्स
• पीसी और औद्योगिक पीसी
• वायर्ड नेटवर्किंग
• वितरित बिजली व्यवस्था

सरलीकृत योजनाबद्ध

पिन कॉन्फ़िगरेशन और फ़ंक्शंस
