उत्पाद विवरण:
|
| भाग संख्या: | W25Q256JWEIQ | मेमोरी क्षमता: | 256एमबी (32एम x 8) |
|---|---|---|---|
| घड़ी की आवृत्ति: | 133 मेगाहर्ट्ज | चक्र समय लिखें - शब्द, पृष्ठ: | 5ms |
| पहूंच समय: | 6 एनएस | वोल्टेज आपूर्ति: | 1.7 वी ~ 1.95 वी |
| प्रमुखता देना: | 1.8V Apple IC चिप,256Mb सीरियल Apple IC चिप,W25Q256JWEIQ NOR मेमोरी आईसी |
||

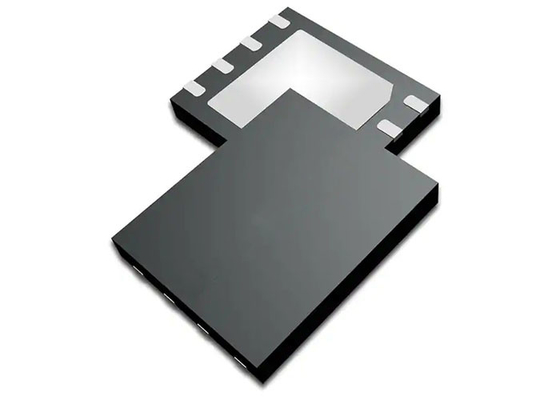

W25Q256JWEIQ 1.8V 256Mb सीरियल FLASH-NOR मेमोरी IC डुअल क्वाड SPI के साथ
W25Q256JWEIQ का उत्पाद विवरण
W25Q256JWEIQ (256M-बिट) सीरियल फ्लैश मेमोरी सीमित स्थान, पिन और पावर वाले सिस्टम के लिए स्टोरेज समाधान प्रदान करती है।25Q श्रृंखला सामान्य सीरियल फ्लैश उपकरणों से परे लचीलापन और प्रदर्शन प्रदान करती है।वे RAM के लिए कोड शैडोइंग के लिए आदर्श हैं, दोहरे/क्वाड SPI (XIP) से सीधे कोड निष्पादित करते हैं और आवाज, पाठ और डेटा संग्रहीत करते हैं।यह डिवाइस पावर-डाउन के लिए 1μA जितनी कम वर्तमान खपत के साथ एकल 1.7V से 1.95V बिजली की आपूर्ति पर काम करता है।सभी उपकरणों को जगह बचाने वाले पैकेज में पेश किया जाता है।
W25Q256JWEIQ सरणी को 256-बाइट्स के 131,072 प्रोग्राम करने योग्य पृष्ठों में व्यवस्थित किया गया है।एक बार में 256 बाइट तक प्रोग्राम किए जा सकते हैं।पेज 16 के समूह (4KB सेक्टर मिटा), 128 के समूह (32KB ब्लॉक मिटा), 256 के समूह (64KB ब्लॉक मिटा) या पूरी चिप (चिप मिटा) में मिटाए जा सकते हैं। W25Q256JWEIQ में 8,192 मिटाने योग्य सेक्टर और 512 मिटाने योग्य ब्लॉक हैं। क्रमश।छोटे 4KB क्षेत्र उन अनुप्रयोगों में अधिक लचीलेपन की अनुमति देते हैं जिनके लिए डेटा और पैरामीटर स्टोरेज की आवश्यकता होती है।
W25Q256JWEIQ मानक सीरियल पेरिफेरल इंटरफ़ेस (SPI), और एक उच्च प्रदर्शन डुअल/क्वाड आउटपुट के साथ-साथ डुअल/क्वाड I/O SPI का समर्थन करता है: सीरियल क्लॉक, चिप सेलेक्ट, सीरियल डेटा I/O0 (DI), I/O1 ( DO), I/O2, और I/O3।एसपीआई फास्ट रीड क्वाड आई/ओ निर्देशों का उपयोग करते समय क्वाड आई/ओ के लिए 532 मेगाहर्ट्ज (133 मेगाहर्ट्ज x 4) की समतुल्य क्लॉक दरों की अनुमति देते हुए 133 मेगाहर्ट्ज तक की एसपीआई घड़ी आवृत्तियों का समर्थन किया जाता है।ये अंतरण दरें मानक अतुल्यकालिक 8 और 16-बिट समानांतर फ्लैश मेमोरी से बेहतर प्रदर्शन कर सकती हैं।
W25Q256JWEIQ की विशिष्टता
| भाग संख्या | W25Q256JWEIQ |
|
उत्पाद की स्थिति |
सक्रिय |
|
मेमोरी प्रकार |
गैर वाष्पशील |
|
मेमोरी प्रारूप |
CHAMAK |
|
तकनीकी |
फ्लैश - नहीं |
|
मेमोरी इंटरफ़ेस |
एसपीआई - क्वाड आई/ओ |
|
परिचालन तापमान |
-40 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (टीए) |
|
माउन्टिंग का प्रकार |
माउंट सतह |
|
पैकेज / मामला |
8-डब्ल्यूडीएफएन एक्सपोज्ड पैड |
|
आपूर्तिकर्ता डिवाइस पैकेज |
8-डब्ल्यूएसओएन (8x6) |
|
आधार उत्पाद संख्या |
W25Q256 |
W25Q256JWEIQ की विशेषताएं
SpiFlash यादों का नया परिवार
उच्चतम प्रदर्शन सीरियल फ्लैश
कम बिजली, व्यापक तापमान रेंज
4KB क्षेत्रों के साथ लचीला आर्किटेक्चर
उन्नत सुरक्षा सुविधाएँ
अंतरिक्ष कुशल पैकेजिंग
W25Q256JWEIQ का सरलीकरण आरेख
W25Q256JWEIQ का एसपीआई संचालन
सामान्य प्रश्न
> क्या आपके उत्पाद मूल हैं?
एक: हाँ, सभी उत्पाद मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
A: हम ISO 9001:2015 प्रमाणित कंपनी और ERAI के सदस्य हैं।
प्रश्न: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ़्त है?
एक: हाँ, हम नमूना आदेश और छोटे आदेश का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है।
प्रश्न: मेरे आदेश को कैसे शिप करें?क्या ये सुरक्षित है?
ए: हम एक्सप्रेस टू शिप का उपयोग करते हैं, जैसे कि डीएचएल, फेडेक्स, यूपीएस, टीएनटी, ईएमएस। हम आपके सुझाए गए फारवर्डर का भी उपयोग कर सकते हैं। उत्पाद अच्छी पैकिंग में होंगे और सुरक्षा सुनिश्चित करेंगे और हम आपके ऑर्डर को उत्पाद की क्षति के लिए जिम्मेदार हैं।
क्यू: नेतृत्व समय के बारे में क्या?
ए: हम 5 कार्य दिवसों के भीतर स्टॉक भागों को भेज सकते हैं। यदि स्टॉक के बिना, हम आपके ऑर्डर मात्रा के आधार पर आपके लिए लीड टाइम की पुष्टि करेंगे।
