उत्पाद विवरण:
|
| भाग संख्या: | ISL99360BFRZ | उत्पाद की स्थिति: | सक्रिय |
|---|---|---|---|
| वोल्टेज: | 5वी | पैकेट: | क्यूएफएन |
| निवेश सीमा: | 3 वी से 16 वी | आवृत्ति: | 1.25 मेगाहर्ट्ज |
| प्रमुखता देना: | इंटीग्रेटेड सर्किट चिप ISL99360BFRZ,ISL99360BFRZ पावर मैनेजमेंट IC चिप |
||

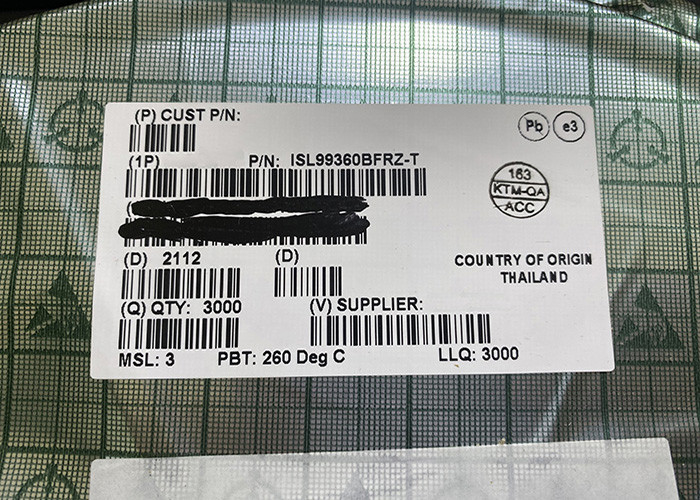

इंटीग्रेटेड सर्किट चिप ISL99360BFRZ पावर मैनेजमेंट फुल हाफ-ब्रिज ड्राइवर्स
विवरण
ISL99360BFRZ क्रमशः ISL68xxx/69xxx डिजिटल मल्टीफ़ेज़ (DMP) नियंत्रकों और फ़ेज़ डबलर (ISL6617A) के साथ संगत स्मार्ट पावर स्टेज (SPS) है।ISL99360 और ISL99360B में उच्च सटीकता वाले वर्तमान और तापमान मॉनिटर शामिल हैं जिन्हें मल्टीफ़ेज़ DC/DC सिस्टम को पूरा करने के लिए नियंत्रक और डबललर को वापस फीड किया जा सकता है।वे डीसीआर सेंसिंग नेटवर्क और संबंधित थर्मल मुआवजे को हटाकर डिजाइन को सरल बनाते हैं और प्रदर्शन में वृद्धि करते हैं।समर्पित LFET नियंत्रण पिन के माध्यम से लाइट-लोड दक्षता का समर्थन किया जाता है।एक उद्योग अग्रणी थर्मली संवर्धित 5x5 PQFN पैकेज न्यूनतम समग्र पीसीबी रियल एस्टेट की अनुमति देता है।
विशेषताएँ
इनपुट रेंज: +3.0V से +16V
60A डीसी करंट का समर्थन करता है
ISL99360: 3.3V संगत त्रि-राज्य PWM इनपुट
ISL99360B: 5.0V संगत त्रि-राज्य PWM इनपुट
डाउनस्लोप करंट सेंसिंग
REFIN इनपुट के साथ ±3% सटीकता वर्तमान मॉनिटर (IMON)।
OT फ्लैग के साथ 8mV/°C तापमान मॉनिटर
समर्पित निम्न-पक्ष FET नियंत्रण इनपुट
उच्च प्रणाली विश्वसनीयता के लिए व्यापक गलती संरक्षण
हाई-साइड FET शॉर्ट और ओवरकरंट प्रोटेक्शन
अधिक तापमान संरक्षण
VCC और VIN अंडरवोल्टेज लॉकआउट (UVLO)
ओपन-ड्रेन फॉल्ट रिपोर्टिंग आउटपुट
1.25 मेगाहट्र्ज स्विचिंग आवृत्ति तक
Pb-मुक्त (RoHS अनुरूप), 32 Ld 5x5 PQFN
अनुप्रयोग
सरलीकृत अनुप्रयोग ब्लॉक आरेख
