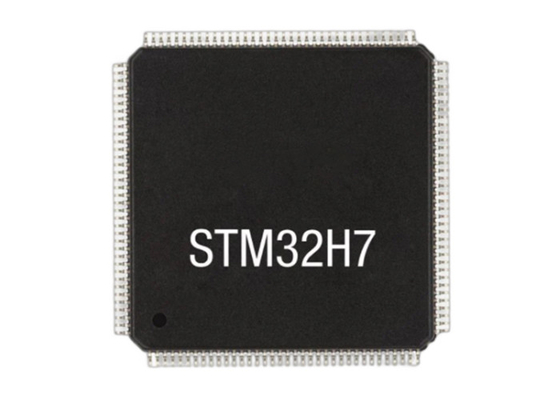

32-बिट सिंगल-कोर STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 माइक्रोकंट्रोलर IC

32-बिट एकल-कोर STM32H735VGY6TR ARM® Cortex®-M7 STM32H7 माइक्रोकंट्रोलर आईसी

विवरण

STM32H735VGY6TR उपकरण उच्च प्रदर्शन Arm® Cortex®-M7 32-बिट RISC कोर पर आधारित हैं जो 550 मेगाहर्ट्ज तक काम करते हैं।Cortex® -M7 कोर में एक फ्लोटिंग पॉइंट यूनिट (FPU) है जो Arm® डबल-प्रेसिजन (IEEE 754 अनुरूप) और सिंगल-प्रेसिजन डेटा-प्रोसेसिंग निर्देशों और डेटा प्रकारों का समर्थन करती हैकॉर्टेक्स-एम7 कोर में 32 केबाइट्स निर्देश कैश और 32 केबाइट्स डेटा कैश शामिल हैं।STM32H735VGY6TR उपकरण अनुप्रयोग सुरक्षा को बढ़ाने के लिए डीएसपी निर्देशों और एक मेमोरी सुरक्षा इकाई (एमपीयू) के पूर्ण सेट का समर्थन करते हैं.

STM32H735VGY6TR उपकरणों में 1 एमबाइट फ्लैश मेमोरी के साथ उच्च गति वाली एम्बेडेड मेमोरी शामिल है, जिसमें 564 केबाइट्स तक रैम है (जिसमें 192 केबाइट्स आईटीसीएम और एएक्सआई के बीच साझा किए जा सकते हैं,अतिरिक्त 64 केबाइट केवल आईटीसीएम, साथ ही 128 Kbyte विशेष रूप से AXI, 128 Kbyte DTCM, 48 Kbyte AHB और 4 Kbyte बैकअप RAM), साथ ही APB बसों, AHB बसों से जुड़े उन्नत I/O और परिधीय उपकरणों की एक विस्तृत श्रृंखला,2x32 बिट बहु-एएचबी बस मैट्रिक्स और एक बहु-परत AXI इंटरकनेक्ट आंतरिक और बाहरी मेमोरी एक्सेस का समर्थन करनाअनुप्रयोगों की मजबूती में सुधार के लिए, सभी मेमोरी में त्रुटि कोड सुधार (एक त्रुटि सुधार, दो त्रुटि का पता लगाने) की सुविधा है।

इन उपकरणों में परिधीय उपकरण शामिल हैं जो गणितीय/गणितीय कार्य त्वरण की अनुमति देते हैं (त्रिकोणमितीय कार्यों के लिए कॉर्डिक सह-प्रोसेसर और फ़िल्टर कार्यों के लिए एफएमएसी इकाई) ।सभी उपकरण तीन एडीसी प्रदान करते हैं, दो डीएसी, दो ऑपरेशनल एम्पलीफायर, दो अल्ट्रा-लो पावर कंपेरेटर, एक कम पावर वाला आरटीसी, 4 सामान्य प्रयोजन 32-बिट टाइमर, 12 सामान्य प्रयोजन 16-बिट टाइमर जिनमें मोटर नियंत्रण के लिए दो पीडब्ल्यूएम टाइमर शामिल हैं,पाँच कम शक्ति टाइमर, एक वास्तविक यादृच्छिक संख्या जनरेटर (आरएनजी), और एक क्रिप्टोग्राफिक त्वरण सेल, और एक हैश प्रोसेसर। डिवाइस बाहरी सिग्मा-डेल्टा मॉड्यूलेटर (डीएफएसडीएम) के लिए चार डिजिटल फिल्टर का समर्थन करते हैं।इनमें मानक और उन्नत संचार इंटरफेस भी हैं.

STM32H735VGY6TR का विनिर्देश

पैकेज पिन

विशेषताएं

• कोर: Arm® Cortex®-M7 32-बिट 550 MHz MCU

• -40°C से 85°C/125°C ऑपरेटिंग तापमान

• फ्लैश मेमोरी के 128Kbyte तक

• एसआरएएम के 36 केबाइट्स (32 केबाइट्स एचडब्ल्यू समता जाँच के साथ)

• वोल्टेज रेंजः 1.62V से 3.6V

• आरटीसी और बैकअप रजिस्टरों के लिए वीबीएटी आपूर्ति

• 4 से 48 मेगाहर्ट्ज़ क्रिस्टल ऑसिलेटर

• लचीली मैपिंग के साथ 7-चैनल डीएमए नियंत्रक

• 12-बिट, 0.4μs एडीसी (अधिकतम 16 एक्सटेंशन चैनल)

• दो तेज़ कम शक्ति वाले एनालॉग कंपेरेटर, प्रोग्राम करने योग्य इनपुट और आउटपुट के साथ, रेल-टू-रेल

• दो 12-बिट डीएसी, कम शक्ति वाला नमूना और पकड़

• 14 टाइमर (दो 128 मेगाहर्ट्ज़ सक्षम): उन्नत मोटर नियंत्रण के लिए 16-बिट, एक 32-बिट और पांच 16-बिट सामान्य प्रयोजन, दो बुनियादी 16-बिट, दो कम बिजली 16-बिट, दो वॉचडॉग, सिस्टिक टाइमर

• अलार्म के साथ कैलेंडर आरटीसी और स्टॉप/स्टैंडबाय/शटडाउन से आवधिक जागृति

• यूएसबी प्रकार-सीटीएम पावर डिलीवरी कंट्रोलर

• विकास सहायता: सीरियल वायर डिबग (SWD)

• 96-बिट अद्वितीय आईडी

• सभी पैकेज ECOPACK®2 के अनुरूप हैं
