5GHz वाईफ़ाई 6 चिप RF IF RFID WLAN8101CMP WLAN8101C वाई-फाई 6 फ्रंट-एंड मॉड्यूल

आरएफ/आईएफ और आरएफआईडी WLAN8101CMP WLAN8101C 5GHz वाई-फाई 6 फ्रंट-एंड मॉड्यूल

उत्पाद का वर्णन

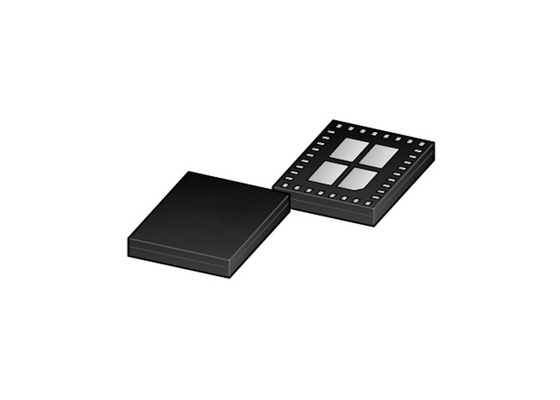

WLAN8101C एक 3 मिमी x 4 मिमी पैकेज में वाई-फाई 6 अनुप्रयोगों के लिए 5 GHz 2 x 2 MIMO RFFE है।
WLAN8101C में दो मोनोलिथिक फ्रंट-एंड आईसी शामिल हैं। प्रत्येक फ्रंट-एंड आईसी में एक एकीकृत पावर एम्पलीफायर, बायपास कार्यक्षमता के साथ एक कम शोर एम्पलीफायर और एक एकल पोल डबल थ्रो (एसपीडीटी) स्विच है।
WLAN8101C में प्रसारण और प्राप्त करने दोनों चैनलों के लिए सह-अस्तित्व फ़िल्टर भी शामिल हैं।
यह उपकरण 50 ओएम तक जुड़ा हुआ है और हार्मोनिक और आउट-बैंड फ़िल्टरिंग को एकीकृत करता है जो एप्लिकेशन में लेआउट क्षेत्र को कम करता है।

विशेषताएं और लाभ

• वाईफाई 6 अनुप्रयोगों के लिए छोटे आकार का 2 x 2 एमआईएमओ आरएफएफई मॉड्यूल
• गतिशील ऊर्जा दक्षता और रैखिकता नियंत्रण के लिए कई संचालन मोड के साथ एकीकृत शक्ति एम्पलीफायर
• पूर्ण उच्च बैंड 5.150 GHz से 5.925 GHz
• ऊर्जा दक्षता के अनुकूलन के लिए लचीलापन की अनुमति देने वाले 3 TX संचालन मोड
• उच्च लाभ और बायपास मोड का समर्थन करने वाले एकीकृत कम शोर एम्पलीफायर
• एकल एंटेना आरएक्स और टीएक्स संचालन के लिए एकीकृत एसपीडीटी स्विच
• सटीक प्रेषण शक्ति नियंत्रण के लिए एकीकृत दिशात्मक युग्मन
• कोई बाहरी मिलान घटकों, डीसी मुक्त इनपुट/आउटपुट पोर्ट की आवश्यकता नहीं है
• सभी वीसीसी और नियंत्रण पिन के लिए एकीकृत आरएफ डिस्कॉपिंग कैपेसिटर
• कम प्रोफ़ाइल, छोटे आकार का 3 मिमी x 4 मिमी पैकेज
• सभी पिनों पर एकीकृत ईएसडी सुरक्षा
• ANSI/ESDA/JEDEC मानक JS-001 के अनुसार मानव शरीर मॉडल (HBM) 2 kV से अधिक
• ANSI/ESDA/JEDEC मानक JS-002 के अनुसार चार्ज किए गए डिवाइस मॉडल (CDM) 500 V से अधिक

आवेदन

• वाई-फाई 6 समर्थन
• स्मार्टफ़ोन, टैबलेट, नेटबुक और अन्य पोर्टेबल कम्प्यूटिंग उपकरण
• एम्बेडेड सिस्टम के लिए मॉड्यूल अनुप्रयोग

कार्यात्मक आरेख
