उत्पाद विवरण:
|
| आउटपुट कॉन्फ़िगरेशन: | उच्च पक्ष | आउटपुट प्रकार: | पी-चैनल |
|---|---|---|---|
| वोल्टेज - भार: | 480 वी (अधिकतम) | वोल्टेज - आपूर्ति (Vcc/Vdd): | 9.5 वी ~ 18 वी |
| वर्तमान - आउटपुट (अधिकतम): | 12ए | आरडीएस ऑन (टाइप): | 70mOhm |
| परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) | निवेष का प्रकार: | उल्टा नहीं करने वाला |
| प्रमुखता देना: | LMG3410R070RWHR GaN IC,GaN IC पावर स्विच ड्राइवर,P चैनल GaN ड्राइवर इंटीग्रेटेड rohs |
||

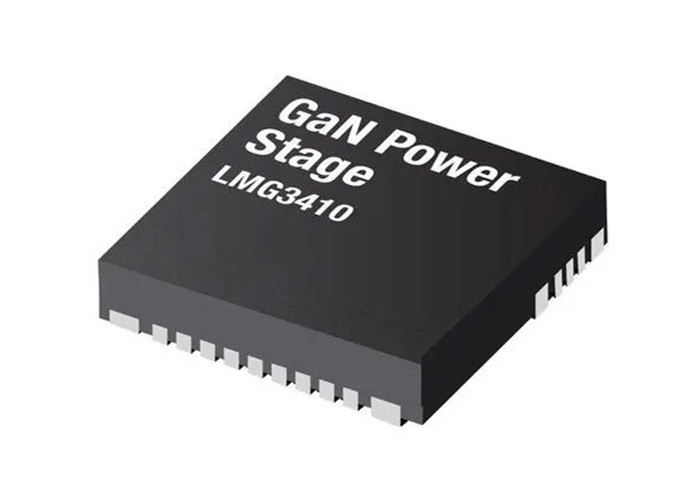

GaN IC LMG3410R070RWHR पावर स्विच ड्राइवर GaN एकीकृत ड्राइवर और सुरक्षा के साथ
विनिर्देश
|
|
1 चालक |
|
|
1 आउटपुट |
|
|
40 ए |
|
|
9.5 वी |
|
|
18 वी |
|
|
नॉन-इंवर्टिंग |
|
|
15 एनएस |
|
|
4.2 ns |
|
|
- 40 C |
|
|
+ 125 C |
विवरण
एकीकृत ड्राइवर और सुरक्षा के साथ LMG341xR070 GaN पावर स्टेज डिजाइनरों को पावर इलेक्ट्रॉनिक्स सिस्टम में पावर घनत्व और दक्षता के नए स्तर तक पहुंचने में सक्षम बनाता है।
एलएमजी341xR070 सिलिकॉन एमओएसएफईटी के मुकाबले अंतर्निहित लाभों में अल्ट्रा-कम इनपुट और आउटपुट क्षमता, शून्य रिवर्स रिकवरी शामिल हैं, जिससे स्विचिंग नुकसान को 80% तक कम किया जा सकता है,और ईएमआई को कम करने के लिए कम स्विच नोड रिंगिंगये फायदे टोटेम-पोल पीएफसी जैसे घने और कुशल टोपोलॉजी को सक्षम करते हैं।
विशेषताएं
अनुप्रयोग में त्वरित विश्वसनीयता के माध्यम से GaN प्रक्रिया योग्य हार्ड-स्विचिंग मिशन प्रोफाइल
उच्च घनत्व शक्ति रूपांतरण डिजाइन सक्षम करता है
कैसकॉड या स्टैंडअलोन गाएन एफईटी के मुकाबले बेहतर सिस्टम प्रदर्शन
डिजाइन और लेआउट में आसानी के लिए कम प्रेरण 8 मिमी x 8 मिमी क्यूएफएन पैकेज
स्विचिंग प्रदर्शन और ईएमआई नियंत्रण के लिए समायोज्य ड्राइव शक्ति
डिजिटल दोष स्थिति आउटपुट संकेत
केवल +12 V अनियमित आपूर्ति की आवश्यकता है
एकीकृत गेट ड्राइवर
शून्य सामान्य स्रोत प्रेरण
मेगाहर्ट्ज ऑपरेशन के लिए 20 एनएस प्रसार विलंब
विश्वसनीयता के लिए प्रक्रिया-सुव्यवस्थित गेट बायस वोल्टेज
25 से 100V/ns उपयोगकर्ता समायोज्य स्लीव दर
मजबूत सुरक्षा
बाहरी सुरक्षा घटकों की आवश्यकता नहीं है
<100ns प्रतिक्रिया के साथ ओवर-करंट संरक्षण
>150V/ns स्लीव दर प्रतिरोधक
अस्थायी अधिभार प्रतिरक्षा
अतितापमान संरक्षण
सभी आपूर्ति रेल पर यूवीएलओ सुरक्षा
सरल ब्लॉक आरेख
