उत्पाद विवरण:
|
| वोल्टेज - भार: | 480 वी (अधिकतम) | वोल्टेज - आपूर्ति (Vcc/Vdd): | 9.5 वी ~ 18 वी |
|---|---|---|---|
| वर्तमान - आउटपुट (अधिकतम): | 6ए | आरडीएस ऑन (टाइप): | 150mOhm |
| परिचालन तापमान: | -40 डिग्री सेल्सियस ~ 125 डिग्री सेल्सियस (टीजे) | माउन्टिंग का प्रकार: | माउंट सतह |
| प्रमुखता देना: | LMG3411R150RWHR गण चालक आईसी,गण चालक आईसी 6A VQFN32,VQFN32 विद्युत वितरण स्विच आईसी |
||

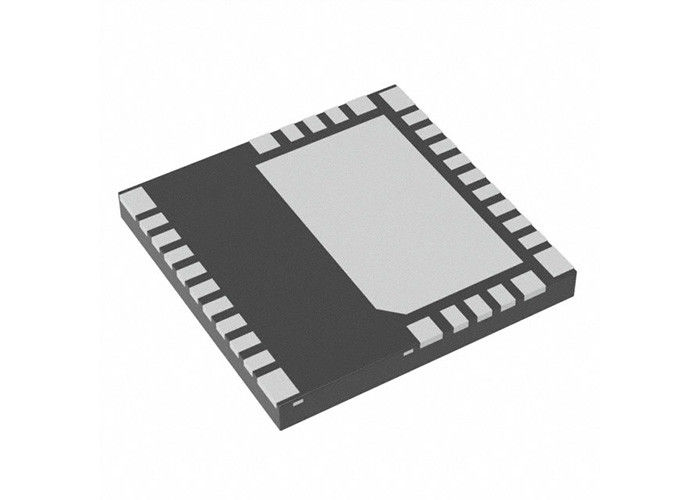

लोड ड्राइवर LMG3411R150RWHR विद्युत वितरण स्विच एन चैनल 6A VQFN32
विवरण
एकीकृत ड्राइवर और सुरक्षा के साथ LMG3411R150RWHR GaN FET डिजाइनरों को पावर इलेक्ट्रॉनिक्स सिस्टम में पावर घनत्व और दक्षता के नए स्तर हासिल करने में सक्षम बनाता है।सिलिकॉन MOSFETs की तुलना में इस डिवाइस के अंतर्निहित लाभों में अल्ट्रा-लो इनपुट और आउटपुट कैपेसिटेंस, स्विचिंग नुकसान को 80% तक कम करने के लिए शून्य रिवर्स रिकवरी और ईएमआई को कम करने के लिए कम स्विच नोड रिंगिंग शामिल हैं।ये फायदे टोटेमपोल पीएफसी जैसी सघन और कुशल टोपोलॉजी को सक्षम बनाते हैं।
विशेष विवरण
|
उत्पाद की स्थिति |
सक्रिय |
|
स्विच प्रकार |
लोड स्विच |
|
आउटपुट की संख्या |
1 |
|
अनुपात - इनपुट: आउटपुट |
1:1 |
|
आउटपुट कॉन्फ़िगरेशन |
उच्च पक्ष |
|
उत्पादन का प्रकार |
n- चैनल |
|
इंटरफेस |
तर्क, पीडब्लूएम |
|
वोल्टेज - लोड |
480V (अधिकतम) |
|
वोल्टेज - आपूर्ति (वीसीसी/वीडीडी) |
9.5V ~ 18V |
|
वर्तमान - आउटपुट (अधिकतम) |
6ए |
|
आरडीएस चालू (प्रकार) |
150mओम |
|
निवेष का प्रकार |
उल्टा नहीं करने वाला |
|
विशेषताएँ |
बूटस्ट्रैप सर्किट, 5V विनियमित आउटपुट |
|
दोष संरक्षण |
अधिक धारा, अधिक तापमान, यूवीएलओ |
|
परिचालन तापमान |
-40°C ~ 125°C (TJ) |
विशेषताएँ
GaN प्रक्रिया त्वरित विश्वसनीयता इन-एप्लिकेशन हार्ड-स्विचिंग प्रोफाइल के माध्यम से योग्य है
उच्च-घनत्व बिजली रूपांतरण डिज़ाइन सक्षम करता है
कैस्कोड या स्टैंड-अलोन GaN FET की तुलना में बेहतर सिस्टम प्रदर्शन
डिज़ाइन और लेआउट में आसानी के लिए कम इंडक्शन 8 मिमी × 8 मिमी क्यूएफएन पैकेज
प्रदर्शन और ईएमआई नियंत्रण को बदलने के लिए समायोज्य ड्राइव शक्ति
डिजिटल दोष स्थिति आउटपुट सिग्नल
केवल +12 वी की अनियमित आपूर्ति की आवश्यकता है
एकीकृत गेट ड्राइवर
शून्य सामान्य स्रोत प्रेरण
उच्च-आवृत्ति डिज़ाइन के लिए 20-एनएस प्रसार विलंब
थ्रेसहोल्ड विविधताओं की भरपाई के लिए ट्रिम किया गया गेट बायस वोल्टेज विश्वसनीय स्विचिंग सुनिश्चित करता है
25-V/ns से 100-V/ns समायोज्य स्लीव दर
मजबूत सुरक्षा
किसी बाहरी सुरक्षा घटक की आवश्यकता नहीं है
<100 एनएस प्रतिक्रिया के साथ ओवरकरंट सुरक्षा
150-V/ns से अधिक स्लीव दर प्रतिरक्षा
क्षणिक ओवरवॉल्टेज प्रतिरक्षा
अधिक तापमान से सुरक्षा
सभी आपूर्ति रेलों पर अंडरवोल्टेज लॉकआउट (यूवीएलओ) सुरक्षा
युक्ति विकल्प:
LMG3410R150: लैच्ड ओवरकरंट सुरक्षा
LMG3411R150: चक्र-दर-चक्र अतिधारा प्रक्षेपण
पिन विन्यास और कार्य
