उत्पाद विवरण:
|
| एफईटी प्रकार: | n- चैनल | प्रौद्योगिकी: | MOSFET (धातु ऑक्साइड) |
|---|---|---|---|
| ड्रेन टू सोर्स वोल्टेज (वीडीएसएस): | 40 वी | करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C: | 57ए (टीए), 545ए (टीसी) |
| ड्राइव वोल्टेज (अधिकतम आरडीएस चालू, न्यूनतम आरडीएस चालू): | 10 वि | बिजली अपव्यय (अधिकतम): | 3.8W (टीए), 340W (टीसी) |
| परिचालन तापमान: | -55 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) | उत्पाद संख्या: | AUIRF8739 |
| प्रमुखता देना: | MOSFET AUIRF8739L2TR,AUIRF8739L2TR 40V,सिंगल एन-चैनल चिप्स कारें HEXFET |
||

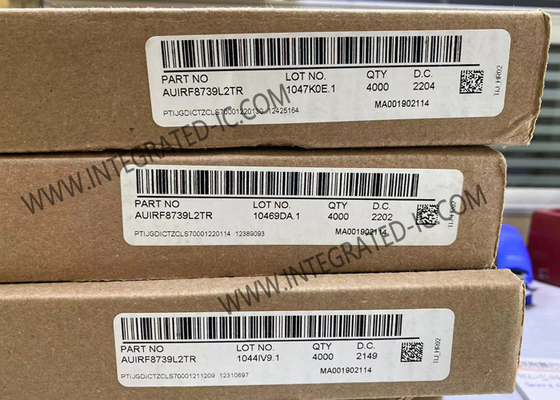

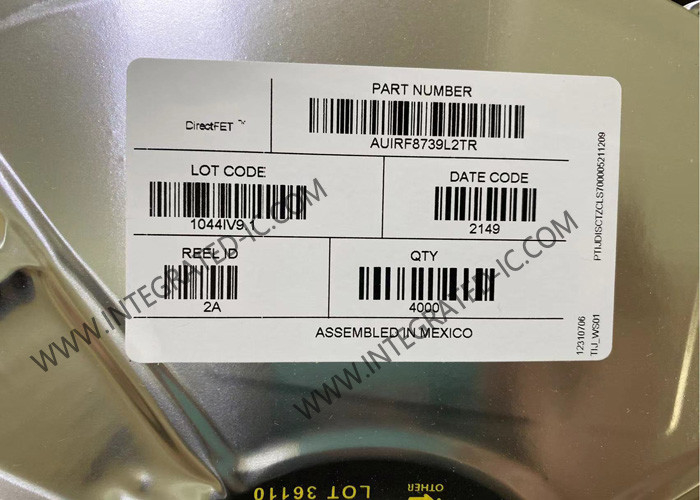

AUIRF8739L2TR एकीकृत सर्किट चिप 40V ऑटोमोटिव सिंगल एन-चैनल पावर MOSFET ट्रांजिस्टर
विवरण

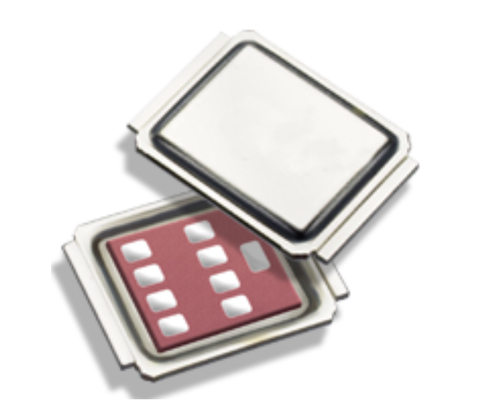

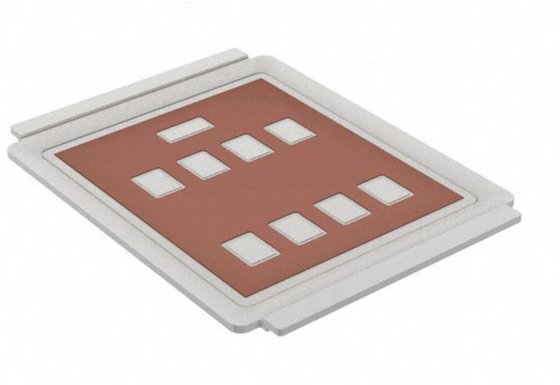

AUIRF8739L2 combines the latest Automotive HEXFET® Power MOSFET Silicon technology with the advanced DirectFET® packaging technology to achieve exceptional performance in a package that has the footprint of an SO-8 or 5X6mm PQFN and only 0.7 मिमी प्रोफाइल.
DirectFET® पैकेज विद्युत अनुप्रयोगों, पीसीबी असेंबली उपकरण और वाष्प चरण, अवरक्त या संवहन मिलाप तकनीकों में उपयोग किए जाने वाले मौजूदा लेआउट ज्यामिति के साथ संगत है।जब विनिर्माण विधियों और प्रक्रियाओं के संबंध में आवेदन नोट AN-1035 का पालन किया जाता है.
AUIRF8739L2 HEXFET® पावर MOSFET उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहां दक्षता और शक्ति घनत्व मूल्यवान हैं। The advanced DirectFET® packaging platform coupled with the latest silicon technology allows the AUIRF8739L2 to offer substantial system level savings and performance improvement specifically in motor drive, डीसी-डीसी और आईसीई, एचईवी और ईवी प्लेटफार्मों पर अन्य भारी भार अनुप्रयोग। यह एमओएसएफईटी सिलिकॉन क्षेत्र के प्रति अल्ट्रा कम प्रतिरोध प्राप्त करने के लिए नवीनतम प्रसंस्करण तकनीकों का उपयोग करता है।इस एमओएसएफईटी की अतिरिक्त विशेषताएं 175 डिग्री सेल्सियस ऑपरेटिंग जंक्शन तापमान और उच्च पुनरावर्ती पीक वर्तमान क्षमता हैंइन विशेषताओं का संयोजन इस एमओएसएफईटी को उच्च वर्तमान ऑटोमोटिव अनुप्रयोगों के लिए एक अत्यधिक कुशल, मजबूत और विश्वसनीय उपकरण बनाता है।
विशेषताएं
उन्नत प्रक्रिया प्रौद्योगिकी
ऑटोमोटिव मोटर ड्राइव, डीसी-डीसी और अन्य भारी भार अनुप्रयोगों के लिए अनुकूलित
असाधारण रूप से छोटा पदचिह्न और कम प्रोफ़ाइल
उच्च शक्ति घनत्व
कम परजीवी मापदंड
दोतरफा शीतलन
175°C ऑपरेटिंग तापमान
पुनरावर्ती हिमस्खलन Tjmax तक की अनुमति
लीड मुक्त, RoHS अनुरूप और हेलोजन मुक्त
ऑटोमोटिव योग्य
पैरामीटर
|
श्रेणी |
एमओएसएफईटी - एकल |
|
Vgs(th) (अधिकतम) @ Id |
3.9V @ 250μA |
|
आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस |
0.6mOhm @ 195A, 10V |
|
शक्ति विसर्जन (अधिकतम) |
3.8W (Ta), 340W (Tc) |
