उत्पाद विवरण:
|
| एलएबी/सीएलबी की संख्या: | 540 | तर्क तत्वों/कोशिकाओं की संख्या: | 4320 |
|---|---|---|---|
| कुल रैम बिट्स: | 94208 | आई/ओ की संख्या: | 206 |
| वोल्टेज - आपूर्ति: | 2.375V ~ 3.465V | माउंटिंग प्रकार: | सतह माउंट |
| परिचालन तापमान: | 0 डिग्री सेल्सियस ~ 85 डिग्री सेल्सियस (टीजे) | आपूर्तिकर्ता उपकरण पैकेज: | 256-कैबगा (14x14) |

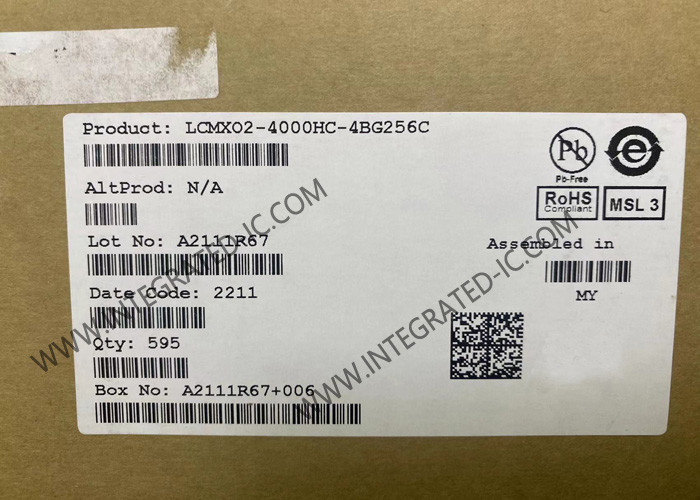

एफपीजीए आईसी LCMXO2-4000HC-4BG256C LFBGA256 फील्ड प्रोग्राम करने योग्य गेट सरणी
उत्पाद का वर्णन
दLCMXO2-4000HC-4BG256C कम शक्ति, तत्काल-ऑन, गैर-अस्थिर पीएलडी में 256 से 6864 लुक-अप टेबल (एलयूटी) तक के घनत्व वाले छह उपकरण हैं।कम लागत वाला प्रोग्राम करने योग्य तर्क इन उपकरणों में एम्बेडेड ब्लॉक रैम (ईबीआर) है, वितरित रैम, यूजर फ्लैश मेमोरी (यूएफएम), फेज लॉक्ड लूप (पीएलएल), रीइंजीनियर स्रोत सिंक्रोनस आई/ओ समर्थन,उन्नत विन्यास समर्थन जिसमें ड्यूल-बूट क्षमता और सामान्य रूप से उपयोग किए जाने वाले कार्यों जैसे एसपीआई नियंत्रक के कठोर संस्करण शामिल हैं, I2C नियंत्रक और टाइमर/काउंटर. ये विशेषताएं इन उपकरणों को कम लागत, उच्च मात्रा उपभोक्ता और प्रणाली अनुप्रयोगों में उपयोग करने की अनुमति देती हैं।
LCMXO2-4000HC-4BG256C का विनिर्देश
|
LAB/CLB की संख्या |
540 |
|
तार्किक तत्वों/कोशिकाओं की संख्या |
4320 |
|
कुल रैम बिट्स |
94208 |
|
I/O की संख्या |
206 |
|
वोल्टेज - आपूर्ति |
2.375V ~ 3.465V |
|
माउंटिंग प्रकार |
सतह माउंट |
|
परिचालन तापमान |
0°C ~ 85°C (TJ) |
|
पैकेज / मामला |
256-LFBGA |
|
आपूर्तिकर्ता उपकरण पैकेज |
256-सीएबीजीए (14x14) |
विशेषताएं
लचीला तर्क आर्किटेक्चर
• 256 से 6864 LUT4 और 18 से 334 I/O अल्ट्रा लो पावर डिवाइस वाले छह उपकरण
• उन्नत 65 एनएम कम शक्ति प्रक्रिया
• कम से कम 22 μW की स्टैंडबाय शक्ति
• प्रोग्राम करने योग्य कम स्विंग अंतर I/O
• स्टैंडबाय मोड और अन्य ऊर्जा बचत विकल्प
एम्बेडेड और वितरित मेमोरी
• 240 kbits तक sysMEMTM एम्बेडेड ब्लॉक रैम
• 54 केबीट तक वितरित रैम
• समर्पित FIFO नियंत्रण तर्क
ऑन-चिप उपयोगकर्ता फ्लैश मेमोरी
• उपयोगकर्ता फ्लैश मेमोरी का 256 केबीट तक
• 100,000 लेखन चक्र
• WISHBONE, SPI, I2C और JTAG इंटरफेस के माध्यम से सुलभ
• सॉफ्ट प्रोसेसर PROM या फ्लैश मेमोरी के रूप में इस्तेमाल किया जा सकता है
पूर्व-इंजीनियर स्रोत सिंक्रोनस I/O
• आई/ओ सेल में डीडीआर रजिस्टर
• समर्पित गियर लॉजिक
• 7:1 डिस्प्ले आई/ओ के लिए गियरिंग
• सामान्य डीडीआर, डीडीआरएक्स2, डीडीआरएक्स4
• DQS समर्थन के साथ समर्पित DDR/DDR2/LPDDR मेमोरी
उच्च प्रदर्शन, लचीला I/O बफर
• प्रोग्राम करने योग्य sysIOTM बफर इंटरफेस की एक विस्तृत श्रृंखला का समर्थन करता हैः
LVCMOS 3.3/2.5/1.8/1.5/1.2
LVTTL
पीसीआई
LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
SSTL 25/18
HSTL 18
श्मिट ट्रिगर इनपुट, 0.5 वी तक हिस्टेरिसिस
• आई/ओ गर्म सॉकेटिंग का समर्थन करता है
• चिप पर अंतर समाप्ति
• प्रोग्राम करने योग्य पुल-अप या पुल-डाउन मोड
MachXO2-4000HC नियंत्रण मूल्यांकन बोर्ड, शीर्ष पक्ष
