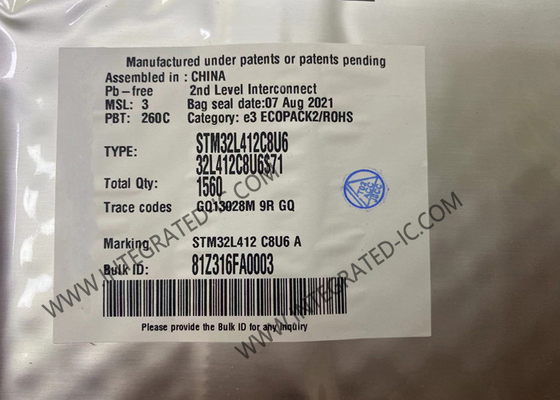

एआरएम माइक्रोकंट्रोलर एमसीयू एसटीएम 32 एल 412 सी 8 यू 6 एआरएम कॉर्टेक्स एम 4 आरआईएससी 64 केबी फ्लैश 48-यूएफक्यूएफपीएन

ARM माइक्रोकंट्रोलर MCU STM32L412C8U6 ARM कॉर्टेक्स M4 RISC 64KB फ्लैश 48-UFQFPN

विवरण

STM32L412 उपकरण उच्च प्रदर्शन Arm® Cortex®-M4 32-बिट RISC कोर पर आधारित अति-कम-शक्ति वाले माइक्रोकंट्रोलर हैं जो 80 मेगाहर्ट्ज तक की आवृत्ति पर काम करते हैं।Cortex-M4 कोर में एक फ्लोटिंग पॉइंट यूनिट (FPU) एकल परिशुद्धता है जो सभी Arm® एकल-सटीक डेटा-प्रसंस्करण निर्देशों और डेटा प्रकारों का समर्थन करती हैयह डीएसपी निर्देशों और एक मेमोरी प्रोटेक्शन यूनिट (एमपीयू) के पूर्ण सेट को भी लागू करता है जो एप्लिकेशन सुरक्षा को बढ़ाता है।STM32L412xx डिवाइस उच्च गति स्मृति (फ्लैश स्मृति 128 Kbyte तक) एम्बेड,40 Kbyte SRAM), Quad SPI फ्लैश मेमोरी इंटरफेस (सभी पैकेजों पर उपलब्ध) और दो APB बसों से जुड़े उन्नत I/O और परिधीय उपकरणों की एक विस्तृत श्रृंखला,दो एएचबी बसें और एक 32-बिट मल्टी-एएचबी बस मैट्रिक्स.

STM32L412 उपकरणों में एम्बेडेड फ्लैश मेमोरी और SRAM के लिए कई सुरक्षा तंत्र शामिल हैंः रीड आउट प्रोटेक्शन, राइट आउट प्रोटेक्शन, मालिकाना कोड रीड आउट प्रोटेक्शन और फायरवॉल।

उपकरण दो तेज 12-बिट एडीसी (5 एमएसपीएस), दो तुलनाकर्ता, एक परिचालन एम्पलीफायर, एक कम बिजली का आरटीसी, एक सामान्य प्रयोजन 32-बिट टाइमर, मोटर नियंत्रण के लिए समर्पित एक 16-बिट पीडब्ल्यूएम टाइमर प्रदान करते हैं,चार सामान्य प्रयोजन 16-बिट टाइमर, और दो 16-बिट कम शक्ति टाइमर.
इसके अतिरिक्त 12 कैपेसिटिव सेंसिंग चैनल उपलब्ध हैं।

इनमें मानक और उन्नत संचार इंटरफेस भी हैं, अर्थात् तीन I2C, दो SPI, तीन USART और एक Low-Power UART, एक USB फुल-स्पीड डिवाइस क्रिस्टल कम।

STM32L412 -40 से +85 °C (+105 °C जंक्शन) और -40 से +125 °C (+130 °C जंक्शन) के तापमान में काम करता है जब आंतरिक एलडीओ नियामक और 1.बाहरी एसएमपीएस आपूर्ति का उपयोग करते समय 00 से 1.32 वी वीडीडी12 बिजली आपूर्ति। ऊर्जा-बचत मोड का एक व्यापक सेट कम बिजली अनुप्रयोगों के डिजाइन को संभव बनाता है।

कुछ स्वतंत्र बिजली आपूर्ति समर्थित हैंः एडीसी, ओपीएएमपी और तुलनाकर्ता के लिए एनालॉग स्वतंत्र आपूर्ति इनपुट। एक वीबीएटी इनपुट आरटीसी और बैकअप रजिस्टरों का बैकअप लेना संभव बनाता है।एक बाहरी एसएमपीएस से कनेक्ट होने पर आंतरिक एलडीओ नियामक को बायपास करने के लिए समर्पित वीडीडी 12 बिजली आपूर्ति का उपयोग किया जा सकता है.

STM32L412xx परिवार 32 से 64 पिन पैकेज के छह पैकेज प्रदान करता है।

विशेषताएं
• फ्लेक्सपावर कंट्रोल के साथ अल्ट्रा-लो-पावर
1.71V से 3.6V तक बिजली की आपूर्ति
-40 °C से 85/125 °C तापमान सीमा
VBAT मोड में 300 nA: RTC और 32x32 बिट बैकअप रजिस्टर के लिए आपूर्ति
16 एनए बंद मोड (4 वेकअप पिन)
32 एनए स्टैंडबाय मोड (4 वेकअप पिन)
RTC के साथ 245 nA स्टैंडबाय मोड
RTC के साथ 0.7 μA स्टॉप 2 मोड, 0.95 μA
₹ 79 μA/MHz रन मोड (एलडीओ मोड)
28 μA/MHz रन मोड (@3.3 V SMPS मोड)
️ बैच अधिग्रहण मोड (बीएएम)
स्टॉप मोड से 4 μs जागृति
ब्राउन आउट रीसेट (बीओआर)
️ इंटरकनेक्ट मैट्रिक्स
• कोरः FPU के साथ Arm® 32-बिट Cortex®-M4 CPU,अनुकूली वास्तविक समय त्वरक (ARTAcceleratorTM) जो फ्लैश मेमोरी से 0-वेट-स्टेट निष्पादन की अनुमति देता है, 80 मेगाहर्ट्ज तक की आवृत्ति,MPU,100DMIPS और DSP निर्देश.

सर्किट आरेख
