उत्पाद विवरण:
|
| मुख्य: | एआरएम कॉर्टेक्स एम 7 | कार्यक्रम स्मृति आकार: | 1 एमबी |
|---|---|---|---|
| डेटा बस चौड़ाई: | 32 बिट | एडीसी संकल्प: | 12 बिट, 2 x 16 बिट |
| अधिकतम घड़ी आवृत्ति: | 550 मेगाहर्ट्ज | आपूर्ति वोल्टेज - मिन: | 1.62 वी |
| आपूर्ति वोल्टेज - मैक्स: | 3.6 वी |

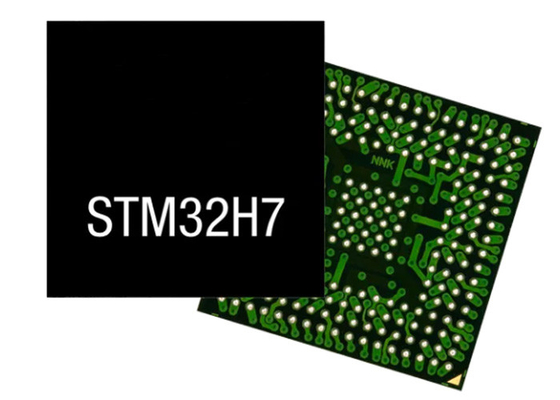

IoT चिप STM32H735VGH6 STM32H735 MCU 32-बिट ARM कॉर्टेक्स M7 RISC 1MB फ्लैश
उत्पाद का वर्णन
STM32H735xG उपकरण उच्च प्रदर्शन Arm® Cortex®-M7 32-बिट RISC कोर पर आधारित हैं जो 550 मेगाहर्ट्ज तक काम करते हैं।Cortex® -M7 कोर में एक फ्लोटिंग पॉइंट यूनिट (FPU) है जो Arm® डबल-प्रेसिजन (IEEE 754 अनुरूप) और सिंगल-प्रेसिजन डेटा-प्रोसेसिंग निर्देशों और डेटा प्रकारों का समर्थन करती हैकॉर्टेक्स-एम7 कोर में 32 केबाइट्स निर्देश कैश और 32 केबाइट्स डेटा कैश शामिल हैं।STM32H735xG उपकरण अनुप्रयोग सुरक्षा को बढ़ाने के लिए डीएसपी निर्देशों और एक मेमोरी सुरक्षा इकाई (एमपीयू) के पूर्ण सेट का समर्थन करते हैं. STM32H735xG उपकरणों में 1 एमबाइट फ्लैश मेमोरी के साथ उच्च गति वाली एम्बेडेड मेमोरी शामिल है, जिसमें 564 केबाइट तक रैम (इसमें 192 केबाइट शामिल हैं जो आईटीसीएम और एएक्सआई के बीच साझा किए जा सकते हैं,अतिरिक्त 64 केबाइट केवल आईटीसीएम, साथ ही 128 Kbyte विशेष रूप से AXI, 128 Kbyte DTCM, 48 Kbyte AHB और 4 Kbyte बैकअप RAM), साथ ही APB बसों, AHB बसों से जुड़े उन्नत I/O और परिधीय उपकरणों की एक विस्तृत श्रृंखला,2x32 बिट बहु-एएचबी बस मैट्रिक्स और एक बहु-परत AXI इंटरकनेक्ट आंतरिक और बाहरी मेमोरी एक्सेस का समर्थन करनाअनुप्रयोगों की मजबूती में सुधार के लिए, सभी मेमोरी में त्रुटि कोड सुधार (एक त्रुटि सुधार, दो त्रुटि का पता लगाने) की सुविधा है।
इन उपकरणों में परिधीय उपकरण शामिल हैं जो गणितीय/गणितीय कार्य त्वरण की अनुमति देते हैं (त्रिकोणमितीय कार्यों के लिए कॉर्डिक सह-प्रोसेसर और फ़िल्टर कार्यों के लिए एफएमएसी इकाई) ।सभी उपकरण तीन एडीसी प्रदान करते हैं, दो डीएसी, दो ऑपरेशनल एम्पलीफायर, दो अल्ट्रा-लो पावर कंपेरेटर, एक कम पावर वाला आरटीसी, 4 सामान्य प्रयोजन 32-बिट टाइमर, 12 सामान्य प्रयोजन 16-बिट टाइमर जिनमें मोटर नियंत्रण के लिए दो पीडब्ल्यूएम टाइमर शामिल हैं,पाँच कम शक्ति टाइमर, एक वास्तविक यादृच्छिक संख्या जनरेटर (आरएनजी), और एक क्रिप्टोग्राफिक त्वरण सेल, और एक हैश प्रोसेसर। डिवाइस बाहरी सिग्मा-डेल्टा मॉड्यूलेटर (डीएफएसडीएम) के लिए चार डिजिटल फिल्टर का समर्थन करते हैं।इनमें मानक और उन्नत संचार इंटरफेस भी हैं.
विनिर्देश
|
डीएसी संकल्पः |
12 बिट |
डेटा रैम प्रकारः |
रैम |
|---|---|---|---|
|
एडीसी चैनलों की संख्याः |
17 चैनल |
टाइमर/काउंटर्स की संख्याः |
24 टाइमर |
|
उत्पाद: |
एमसीयू |
प्रोग्राम मेमोरी प्रकारः |
फ्लैश |
|
व्यापारिक नामः |
STM32 |
वॉचडॉग टाइमर: |
घड़ी टाइमर |
सर्किट आरेख
