इंटीग्रेटेड सर्किट चिप 64-UFBGA STM32F098RCH6 STM32F098 48MHz माइक्रोकंट्रोलर IC

एकीकृत सर्किट चिप 64-UFBGA STM32F098RCH6 STM32F098 48MHz माइक्रोकंट्रोलर आईसी

विवरण

STM32F098CC/RC/VC माइक्रोकंट्रोलर में उच्च प्रदर्शन Arm® Cortex®-M0 32-बिट RISC कोर शामिल है जो 48 मेगाहर्ट्ज तक की आवृत्ति पर काम करता है,उच्च गति वाली एम्बेडेड मेमोरी (256 Kbyte फ्लैश मेमोरी और 32 Kbyte SRAM), और उन्नत परिधीय उपकरणों और I/O की एक विस्तृत श्रृंखला। डिवाइस मानक संचार इंटरफेस (दो I2C, दो SPI/एक I2S, एक HDMI CEC और आठ USARTs), एक CAN,एक 12-बिट एडीसी, दो चैनलों के साथ एक 12-बिट डीएसी, सात 16-बिट टाइमर, एक 32-बिट टाइमर और एक उन्नत नियंत्रण पीडब्ल्यूएम टाइमर।STM32F098CC/RC/VC माइक्रोकंट्रोलर -40 से +85 °C और -40 से +105 °C तापमान सीमा में काम करते हैं, 1.8 V ± 8% बिजली की आपूर्ति पर। बिजली की बचत मोड का एक व्यापक सेट कम बिजली अनुप्रयोगों के डिजाइन की अनुमति देता है।

STM32F098CC/RC/VC माइक्रोकंट्रोलर में 48 पिन से 100 पिन तक के सात अलग-अलग पैकेज में डिवाइस शामिल हैं।परिधीय उपकरणों के विभिन्न सेट शामिल हैं.

ये विशेषताएं STM32F098CC/RC/VC माइक्रोकंट्रोलर को अनुप्रयोग नियंत्रण और उपयोगकर्ता इंटरफेस, हाथ से आयोजित उपकरण, ए/वी रिसीवर और डिजिटल टीवी जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाती हैं।,पीसी परिधीय उपकरण, गेमिंग और जीपीएस प्लेटफार्म, औद्योगिक अनुप्रयोग, पीएलसी, इन्वर्टर, प्रिंटर, स्कैनर, अलार्म सिस्टम, वीडियो इंटरकॉम और एचवीएसी।

विशेषताएं

• कोरः Arm® 32-बिट Cortex®-M0 CPU, 48 MHz तक की आवृत्ति
• यादें
• फ्लैश मेमोरी के 256 केबाइट
• एचडब्ल्यू समता के साथ 32 केबाइट एसआरएएम
• सीआरसी गणना इकाई
• रीसेट और बिजली प्रबंधन
• डिजिटल I/O आपूर्ति: VDD = 1.8 V ± 8%
• एनालॉग आपूर्तिः VDDA = VDD 3.6 V तक
• चयनित I/O: VDDIO2 = 1.65 V से 3.6 V
• कम शक्ति मोडः नींद, रोक
• आरटीसी और बैकअप रजिस्टरों के लिए वीबीएटी आपूर्ति
• घड़ी प्रबंधन
• 4 से 32 मेगाहर्ट्ज क्रिस्टल ऑसिलेटर
• कैलिब्रेशन के साथ आरटीसी के लिए 32 केएचजेड ऑसिलेटर
• x6 PLL विकल्प के साथ आंतरिक 8 मेगाहर्ट्ज आरसी
• आंतरिक 40 kHz आरसी ऑसिलेटर
• एक्सट.सिंक्रोनाइजेशन के आधार पर स्वचालित ट्रिमिंग के साथ आंतरिक 48 मेगाहर्ट्ज ऑसिलेटर

विनिर्देश

सर्किट आरेख

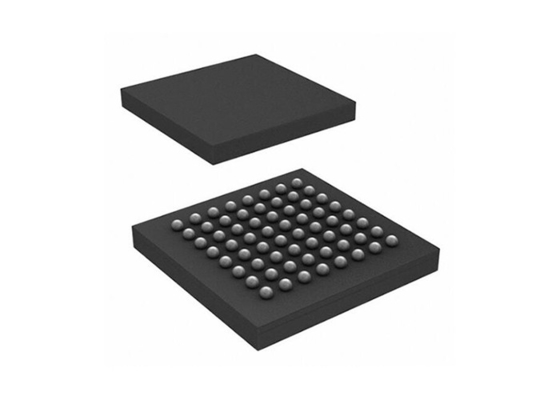

उत्पाद फोटो

अन्य आपूर्ति उत्पाद प्रकार

अक्सर पूछे जाने वाले प्रश्न

प्रश्न. क्या आपके उत्पाद मूल हैं?
एकः हाँ, सभी उत्पादों मूल हैं, नया मूल आयात हमारा उद्देश्य है।
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
उत्तर: हम आईएसओ 9001:2015 प्रमाणित कंपनी और ईआरएआई के सदस्य हैं।
प्रश्न: क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना निःशुल्क है?
एकः हाँ,हम नमूना आदेश और छोटे आदेश का समर्थन. नमूना लागत आपके आदेश या परियोजना के अनुसार अलग है.
प्रश्न: मेरा आदेश कैसे भेजें? क्या यह सुरक्षित है?
एकःहम एक्सप्रेस का उपयोग करने के लिए जहाज,जैसे डीएचएल,फेडेक्स,यूपीएस,टीएनटी,ईएमएस. हम भी अपने सुझाए गए फोरवेडर का उपयोग कर सकते हैं.उत्पादों अच्छी पैकिंग में हो जाएगा और सुरक्षा सुनिश्चित और हम अपने आदेश के लिए उत्पाद क्षति के लिए जिम्मेदार हैं.
प्रश्न: लीड टाइम के बारे में क्या?
एकः हम 5 कार्य दिवसों के भीतर स्टॉक भागों जहाज कर सकते हैं. अगर स्टॉक के बिना, हम अपने आदेश मात्रा के आधार पर आप के लिए नेतृत्व समय की पुष्टि करेंगे.
