उत्पाद विवरण:
|
| भ्रूण प्रकार: | n- चैनल | तकनीकी: | MOSFET (धातु ऑक्साइड) |
|---|---|---|---|
| ड्रेन टू सोर्स वोल्टेज (वीडीएसएस): | 40 वी | करंट - कंटीन्यूअस ड्रेन (Id) @ 25°C: | 57ए (टीए), 545ए (टीसी) |
| ड्राइव वोल्टेज (अधिकतम आरडीएस ऑन, मिन आरडी पर): | 10 वी | बिजली अपव्यय (अधिकतम): | 3.8W (टीए), 340W (टीसी) |
| परिचालन तापमान: | -55 डिग्री सेल्सियस ~ 175 डिग्री सेल्सियस (टीजे) | उत्पाद संख्या: | AUIRF8739 |
| प्रमुखता देना: | MOSFET AUIRF8739L2TR,AUIRF8739L2TR 40V,सिंगल एन-चैनल चिप्स कारें HEXFET |
||
AUIRF8739L2TR इंटीग्रेटेड सर्किट चिप 40V ऑटोमोटिव सिंगल एन-चैनल पावर MOSFET ट्रांजिस्टर
विवरण

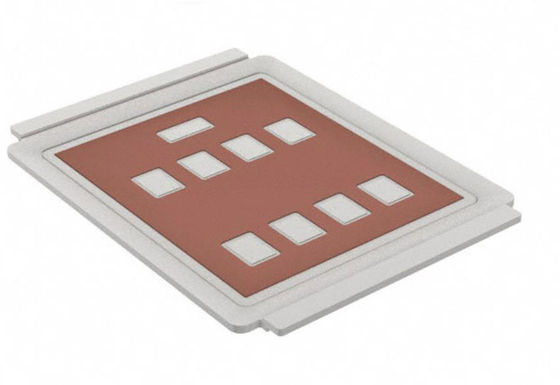

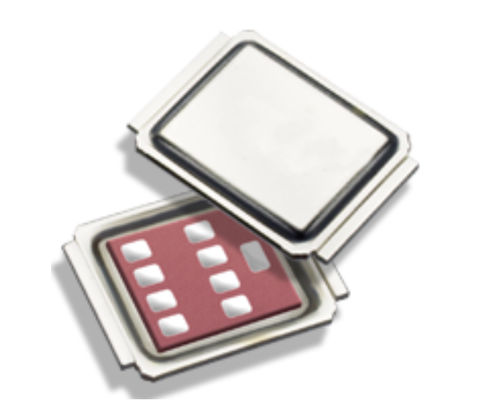

AUIRF8739L2 नवीनतम ऑटोमोटिव HEXFET® पावर MOSFET सिलिकॉन तकनीक को उन्नत DirectFET® पैकेजिंग तकनीक के साथ जोड़ता है ताकि एक ऐसे पैकेज में असाधारण प्रदर्शन प्राप्त किया जा सके जिसका आकार SO-8 या 5X6mm PQFN के समान है और केवल 0.7mm प्रोफाइल है।
DirectFET® पैकेज पावर अनुप्रयोगों, पीसीबी असेंबली उपकरण और वाष्प चरण, इन्फ्रा-रेड या संवहन सोल्डरिंग तकनीकों में उपयोग किए जाने वाले मौजूदा लेआउट ज्यामिति के साथ संगत है, जब विनिर्माण विधियों और प्रक्रियाओं के संबंध में एप्लिकेशन नोट AN-1035 का पालन किया जाता है।
AUIRF8739L2 HEXFET® पावर MOSFET उन अनुप्रयोगों के लिए डिज़ाइन किया गया है जहाँ दक्षता और पावर घनत्व मूल्यवान हैं। उन्नत DirectFET® पैकेजिंग प्लेटफ़ॉर्म को नवीनतम सिलिकॉन तकनीक के साथ जोड़ा गया है, जिससे AUIRF8739L2 ICE, HEV और EV प्लेटफ़ॉर्म पर मोटर ड्राइव, DC-DC और अन्य भारी लोड अनुप्रयोगों में विशेष रूप से महत्वपूर्ण सिस्टम स्तर की बचत और प्रदर्शन में सुधार प्रदान करता है। यह MOSFET प्रति सिलिकॉन क्षेत्र में अल्ट्रा लो ऑन-रेजिस्टेंस प्राप्त करने के लिए नवीनतम प्रसंस्करण तकनीकों का उपयोग करता है। इस MOSFET की अतिरिक्त विशेषताएं 175°C ऑपरेटिंग जंक्शन तापमान और उच्च पुनरावर्ती पीक करंट क्षमता हैं। ये विशेषताएं मिलकर इस MOSFET को उच्च करंट ऑटोमोटिव अनुप्रयोगों के लिए एक अत्यधिक कुशल, मजबूत और विश्वसनीय डिवाइस बनाती हैं।
विशेषताएँ
उन्नत प्रक्रिया प्रौद्योगिकी
ऑटोमोटिव मोटर ड्राइव, DC-DC और अन्य भारी लोड अनुप्रयोगों के लिए अनुकूलित
असाधारण रूप से छोटा आकार और कम प्रोफाइल
उच्च पावर घनत्व
कम परजीवी पैरामीटर
दो तरफा शीतलन
175°C ऑपरेटिंग तापमान
Tjmax तक पुनरावर्ती हिमस्खलन की अनुमति है
लीड फ़्री, RoHS अनुपालक और हैलोजन फ़्री
ऑटोमोटिव योग्य
पैरामीटर
|
श्रेणी |
MOSFET - सिंगल |
|
Vgs(th) (अधिकतम) @ Id |
3.9V @ 250µA |
|
Rds ऑन (अधिकतम) @ Id, Vgs |
0.6mOhm @ 195A, 10V |
|
पावर डिसिपेशन (अधिकतम) |
3.8W (Ta), 340W (Tc) |
स्टॉक में अन्य इलेक्ट्रॉनिक घटक
| भाग संख्या | पैकेज |
| BSC010NE2LSI | 8-पावरTDFN |
| ISC0802NLS | PG-TDSON-8 |
| IAUS300N08S5N014T | PG-HDSOP-16 |
| ISC011N06LM5 | PG-TDSON-8 |
| IPW65R035CFD7A | TO-247-3 |
| IAUC60N04S6L045H | PG-TDSON-8 |
| IAUC45N04S6L063H | PG-TDSON-8 |
| IPZA65R018CFD7 | TO-247-4 |
| ISC0602NLS | PG-TDSON-8 |
| IMBG120R030M1HX | TO-263-8 |
| IAUA120N04S5N014 | PG-HSOF-5 |
| IPB60R170CFD7 | TO-263-3 |
| IPB120N06S4H1 | TO-263-3 |
| IPZ65R065C7 | TO-247-4 |
| IPB060N15N5 | TO-263-7 |
| IPB65R310CFDA | TO-263-3 |
| BSC027N06LS5 | PG-TDSON-8 |
| IPA60R060C7 | TO-220-3 |
| IRFS3006TRL7PP | TO-263-7 |
| IPD60R145CFD7 | TO-252-4 |
| IPD30N12S3L31 | TO-252-3 |
| IPB180N08S402 | TO-263-7 |
| IAUS165N08S5N029 | PG-HSOG-8 |
| IPDD60R150G7 | PG-HDSOP-10 |
| IPT029N08N5 | PG-HSOF-8 |
| BSZ009NE2LS5 | PG-TSDSON-8 |
| IPA60R170CFD7 | TO-220-3 |
| IPB110P06LM | TO-263-3 |
| BSC070N10LS5 | PG-TDSON-8 |
| IPB110P06LMATMA1 | TO-263-3 |
