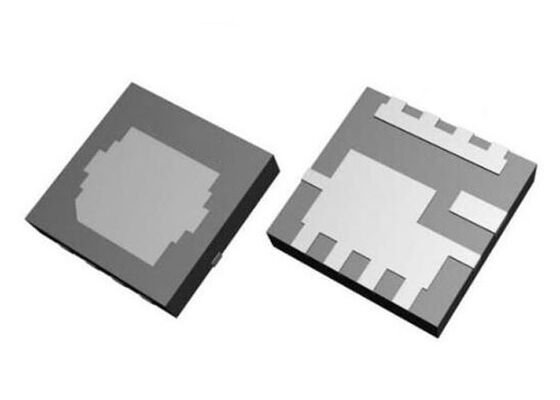

IQEH80NE2LM7UCGSC एकीकृत सर्किट चिप 25V OptiMOSTM 7 पावर ट्रांजिस्टर PG-WHTFN-9
IQEH80NE2LM7UCGSC एकीकृत सर्किट चिप 25V OptiMOSTM 7 पावर ट्रांजिस्टर PG-WHTFN-9
उत्पाद का अवलोकन
IQEH80NE2LM7UCGSC एक OptiMOSTM 7 25V पावर ट्रांजिस्टर है जो डेटा सेंटर, सर्वर, एआई सिस्टम और अधिक के लिए एप्लिकेशन-अनुकूलित प्रदर्शन प्रदान करता है। पोर्टफोलियो में दो प्रौद्योगिकी संस्करण शामिल हैं:उत्कृष्ट मिलर अनुपात, एफओएम और आरडीएस (ऑन) 10 के साथ हार्ड-स्विचिंग टोपोलॉजी के लिए अनुकूलित उत्पाद और अल्ट्रा-लो आरडीएस (ऑन) 45 और एफओएमक्यूजी के साथ सॉफ्ट-स्विचिंग टोपोलॉजी के लिए अनुकूलित उत्पाद।
तकनीकी विनिर्देश
| पैरामीटर |
मूल्य |
| श्रृंखला |
OptiMOSTM 7 |
| एफईटी प्रकार |
एन-चैनल |
| प्रौद्योगिकी |
MOSFET (धातु ऑक्साइड) |
| स्रोत के लिए नाली वोल्टेज (वीडीएस) |
25 वी |
| वर्तमान - निरंतर निकासी (Id) @ 25°C |
43A (Ta), 282A (Tc) |
| ड्राइव वोल्टेज (मैक्स आरडीएस ऑन, मिन आरडीएस ऑन) |
4.5V, 10V |
| आरडीएस ऑन (मैक्स) @ आईडी, वीजीएस |
0.8mOhm @ 20A, 10V |
| Vgs(th) (अधिकतम) @ Id |
2V @ 279μA |
| गेट चार्ज (Qg) (अधिकतम) @ Vgs |
37 एनसी @ 10 वी |
| वीजीएस (अधिकतम) |
±16V |
| इनपुट क्षमता (सीआईएस) (अधिकतम) @ वीडीएस |
3900 पीएफ @ 12 वी |
| शक्ति विसर्जन (अधिकतम) |
2.5W (Ta), 107W (Tc) |
| आपूर्तिकर्ता उपकरण पैकेज |
पीजी-डब्ल्यूएचटीएफएन-9-1 |
| पैकेज / मामला |
9-PowerWDFN |
प्रमुख विशेषताएं
- एन-चैनल, तर्क स्तर संचालन
- बहुत कम चालू-प्रतिरोध आरडीएस (ऑन)
- हार्ड-स्विचिंग टोपोलॉजी के लिए अनुकूलित
- सर्वोत्तम FOMoss प्रदर्शन के लिए अनुकूलित
- डीवी/डीटी कठोरता के लिए उत्कृष्ट मिलर अनुपात
- उच्च ताप प्रतिरोध विशेषताएं
- विश्वसनीयता के लिए 100% हिमस्खलन परीक्षण
- हार्ड- और सॉफ्ट-स्विचिंग अनुकूलन विकल्प
- हार्ड-स्विचः उत्कृष्ट मिलर अनुपात, एफओएम, आरडीएस (ऑन) 10
- सॉफ्ट-स्विचः अल्ट्रा-लो आरडीएस ((ऑन) 45, एफओएमक्यूजी
- +175°C जंक्शन तापमान
स्टॉक में संबंधित इलेक्ट्रॉनिक घटक
| भाग संख्या |
पैकेज |
| RGWSX2TS65GC13 | TO-247G |
| RGTV00TK65GVC11 | TO-3PFM |
| RGS30TSX2HRC11 | TO-247N |
| RGTV80TK65DGVC11 | TO-3PFM |
| RGTH00TK65DGC11 | TO-3PFM |
| RGW60TS65EHRC11 | TO-247-3 |
| RGW00TK65DGVC11 | TO-3PFM |
| RGW80TS65DHRC11 | TO-247-3 |
| RGS30TSX2DGC11 | TO-247-3 |
| RGTV00TK65DGC11 | TO-3PFM |
| IKW75N65ET7XKSA1 | पीजी-टीओ247-3 |
| RGS50TSX2GC11 | TO-247-3 |
| RGW00TS65DHRC11 | TO-247-3 |
| RGWX5TS65HRC11 | TO-247-3 |
| IKZA40N65RH5XKSA1 | TO-247-4 |
| RGS50TSX2DGC11 | TO-247-3 |
| IXA33IF1200HB | TO-247-3 |
| RGWX5TS65EHRC11 | TO-247-3 |
| RGW00TS65CHRC11 | TO-247-3 |
| IXGH40N120C3D1 | TO-247-3 |
| IKZA75N65SS5XKSA1 | TO-247-4 |
| IHW25N140R5LXKSA1 | TO-247-3 |
| RGW40NL65DHRBTL | TO-263-3 |
| RGW60NL65HRBTL | TO-263-3 |
| IHW30N110R5XKSA1 | TO-247-3 |
| IKB30N65EH5ATMA1 | TO-263-3 |
| IKB30N65ES5ATMA1 | TO-263-3 |
| RGS30NL65DHRBTL | TO-263-3 |
| RGW50NL65DHRBTL | TO-263-3 |
| STGWA15H120DF2 | TO-247-3 |
अक्सर पूछे जाने वाले प्रश्न
प्रश्न. क्या आपके उत्पाद मूल हैं?
एकः हाँ, सभी उत्पादों मूल हैं. हमारा उद्देश्य नए मूल आयातित घटकों की आपूर्ति करना है.
प्रश्न: आपके पास कौन से प्रमाण पत्र हैं?
उत्तर: हम आईएसओ 9001:2015 प्रमाणित कंपनी और ईआरएआई के सदस्य हैं।
प्रश्नः क्या आप छोटी मात्रा के आदेश या नमूने का समर्थन कर सकते हैं? क्या नमूना मुफ्त है?
एकः हाँ, हम नमूना आदेश और छोटी मात्रा का समर्थन करते हैं। नमूना लागत आपके आदेश या परियोजना आवश्यकताओं के अनुसार भिन्न होती है।
प्रश्न: मेरा आदेश कैसे भेजें? क्या यह सुरक्षित है?
एकः हम एक्सप्रेस वाहक जैसे डीएचएल, फेडएक्स, यूपीएस, टीएनटी, और ईएमएस का उपयोग करते हैं। हम आपके सुझाए गए फारवर्डर का भी उपयोग कर सकते हैं। उत्पाद सुरक्षित रूप से पैक किए जाते हैं, और हम आपके आदेश में किसी भी क्षति के लिए जिम्मेदारी लेते हैं।
प्रश्न: लीड टाइम के बारे में क्या?
एकः हम 5 कार्य दिवसों के भीतर स्टॉक भागों जहाज. गैर स्टॉक आइटम के लिए, हम अपने आदेश मात्रा के आधार पर नेतृत्व समय की पुष्टि करेंगे.
