उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस92611QDGNRQ1 | इनपुट वोल्टेज: | 4.5 वी से 40 वी |
|---|---|---|---|
| आउटपुट करंट: | 300 एमए | आउटपुट वोल्टेज: | 40 वी |
| आउटपुट प्रकार: | सतत प्रवाह | विशेषताएं: | पीडब्लूएम डिमिंग, निरंतर वर्तमान |

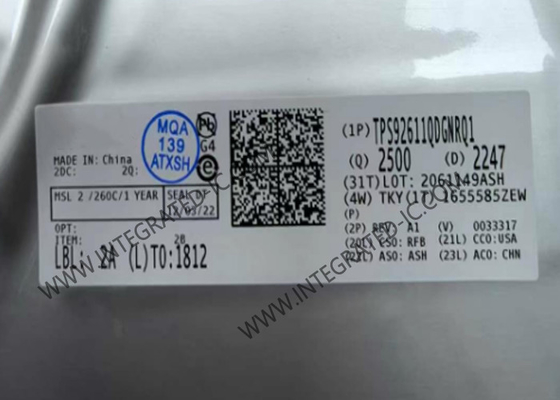

TPS92611QDGNRQ1 एकीकृत सर्किट चिप ऑटोमोटिव सिंगल-चैनल एलईडी ड्राइवरएच वीएसएसओपी-8
TPS92611QDGNRQ1 का उत्पाद विवरण
TPS92611QDGNRQ1 एक सरल एकल-चैनल उच्च-पक्षीय एलईडी ड्राइवर है जो एक ऑटोमोबाइल कार बैटरी से संचालित होता है। यह एक सरल और सुरुचिपूर्ण समाधान है, जिसमें एलईडी निदान है,एक एकल एलईडी स्ट्रिंग के लिए निरंतर धारा देने के लिए.
TPS92611QDGNRQ1 का विनिर्देश
|
प्रकार
|
रैखिक
|
|
आंतरिक स्विच
|
नहीं
|
|
आउटपुट की संख्या
|
1
|
|
वोल्टेज - आपूर्ति (मिनट)
|
4.5V
|
|
वोल्टेज - आपूर्ति (अधिकतम)
|
40V
|
|
वोल्टेज - आउटपुट
|
0V ~ 40V
|
|
वर्तमान - आउटपुट/चैनल
|
300 एमए
|
|
धुंधलापन
|
पीडब्ल्यूएम
|
|
आवेदन
|
प्रकाश व्यवस्था
|
|
परिचालन तापमान
|
-40°C ~ 125°C (TA)
|
|
ग्रेड
|
मोटर वाहन
|
|
योग्यता
|
AEC-Q100
|
|
माउंटिंग प्रकार
|
सतह माउंट
|
|
पैकेज / मामला
|
8-टीएसएसओपी, 8-एमएसओपी (0.118", 3.00 मिमी चौड़ाई) एक्सपोजर पैड
|
|
आपूर्तिकर्ता उपकरण पैकेज
|
8-HVSSOP
|
TPS92611QDGNRQ1 की विशेषताएं
• पीडब्ल्यूएम डिमिंग के साथ एकल-चैनल निरंतर-वर्तमान एलईडी ड्राइवर
• व्यापक इनपुट-वोल्टेज रेंजः 4.5 V ≈ 40 V
• निरंतर आउटपुट करंट, सेंसर रेसिस्टर द्वारा समायोजित
• सटीकता वर्तमान विनियमन, सहिष्णुता ±4.6%
• अधिकतम करंटः 300 एमए
• बाहरी प्रतिरोधक के साथ गर्मी साझा करना
• कम ड्रॉपआउट वोल्टेज (वर्तमान-संवेदन वोल्टेज ड्रॉप शामिल)
अधिकतम ड्रॉपआउटः 10 एमए पर 150 एमवी
अधिकतम ड्रॉपआउटः 70 एमए पर 400 एमवी
अधिकतम ड्रॉपआउटः 150 एमए पर 700 एमवी
अधिकतम ड्रॉपआउटः 1.3 V 300 mA पर
• निदान और सुरक्षा
ऑटो रिकवरी के साथ एलईडी ओपन सर्किट और शॉर्ट सर्किट डिटेक्शन
️ कम गिरावट के संचालन के लिए समायोज्य सीमा के साथ निदान-सक्षम
15 उपकरणों तक की विफलता बस, या तो एक विफलता के रूप में कॉन्फ़िगर करने योग्य
️ कम शांत धारा और दोष मोड धारा (<250 μA प्रति उपकरण)
• संचालन जंक्शन तापमान सीमाः ¥40°C से 150°C
TPS92611QDGNRQ1 के अनुप्रयोग
ऑटोमोबाइल सुविधा प्रकाश व्यवस्थाः गुंबद प्रकाश, दरवाजे के हैंडल, पढ़ने का दीपक और विभिन्न दीपक
ऑटोमोटिव रियर लैंप, सेंटर हाई-माउंटेड स्टॉप लैंप, साइड मार्कर, ब्लाइंड स्पॉट डिटेक्शन इंडिकेटर, चार्जिंग इनलेट इंडिकेटर
सामान्य प्रयोजन एलईडी ड्राइवर अनुप्रयोग
