उत्पाद विवरण:
|
| भाग संख्या: | टीपीएस7ए9101डीएसकेआर | आउटपुट वोल्टेज रेंज: | 800 एमवी से 5.2 वी |
|---|---|---|---|
| तापमान रेंज आपरेट करना: | - 4 | ख़ारिज वोल्टेज: | 130 एमवी |
| माउंटिंग प्रकार: | सतह माउंट | पैकेज: | 10-डब्ल्यूएफडीएफएन एक्सपोज्ड पैड |

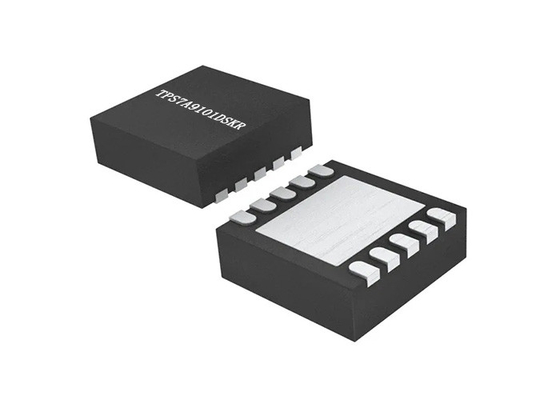

एकीकृत सर्किट चिप TPS7A9101DSKR उच्च-सटीक कम शोर एलडीओ वोल्टेज नियामक
उत्पाद का विवरणTPS7A9101DSKR
TPS7A9101DSKR एक कम शोर (4.7 μVRMS), कम ड्रॉपआउट ((LDO) वोल्टेज नियामक है जो अधिकतम ड्रॉपआउट के केवल 200 mV के साथ 1 A स्रोत प्रदान करने में सक्षम है।
TPS7A9101DSKR आउटपुट 0.8V से 5.2V तक बाहरी प्रतिरोधों के साथ समायोज्य है। TPS7A91 व्यापक इनपुट-वोल्टेज रेंज 1.4V और 6.5V तक के संचालन का समर्थन करती है।
विनिर्देशTPS7A9101DSKR
|
भाग संख्या |
TPS7A9101DSKR |
|
नियामकों की संख्या |
1 |
|
वोल्टेज - इनपुट (अधिकतम) |
6.5V |
|
वोल्टेज - आउटपुट (मिनट/फिक्स्ड) |
0.8V |
|
वोल्टेज - आउटपुट (अधिकतम) |
5.2V |
|
वोल्टेज ड्रॉपआउट (अधिकतम) |
0.2V @ 1A |
|
वर्तमान - आउटपुट |
1.05A |
|
पीएसआरआर |
40dB (1MHz) |
|
परिचालन तापमान |
-40°C ~ 125°C (TJ) |
की विशेषताएंTPS7A9101DSKR
10.0% सटीकता लाइन, भार और तापमान पर
कम आउटपुट शोरः 4.7 μVRMS (10 Hz~100 kHz)
कम ड्रॉपआउटः 200 एमवी (अधिकतम) 1 ए पर
व्यापक इनपुट वोल्टेज रेंजः 1.4V से 6.5V
व्यापक आउटपुट वोल्टेज रेंजः 0.8V से 5.2V
उच्च बिजली आपूर्ति रिपल रिजेक्शन (PSRR)
त्वरित क्षणिक प्रतिक्रिया
चुनिंदा सॉफ्ट-स्टार्ट चार्जिंग करंट के साथ समायोज्य स्टार्ट-अप इन-रश कंट्रोल
ओपन-ड्रेन पावर-गुड (पीजी) आउटपुट
2.5 मिमी × 2.5 मिमी, 10-पिन SON पैकेज
अनुप्रयोगTPS7A9101DSKR
उच्च गति एनालॉग सर्किट:वीसीओ, एडीसी, डीएसी, एलवीडीएस
इमेजिंगः सीएमओएस सेंसर, वीडियो
परीक्षण और माप
उपकरण, चिकित्सा और ऑडियो
डिजिटल लोडः SerDes, FPGA, DSP
TPS7A9101DSKR का विशिष्ट अनुप्रयोग सर्किट
TPS7A9101DSKR का विशिष्ट अनुप्रयोग आरेख
